19
It
Display e Comandi

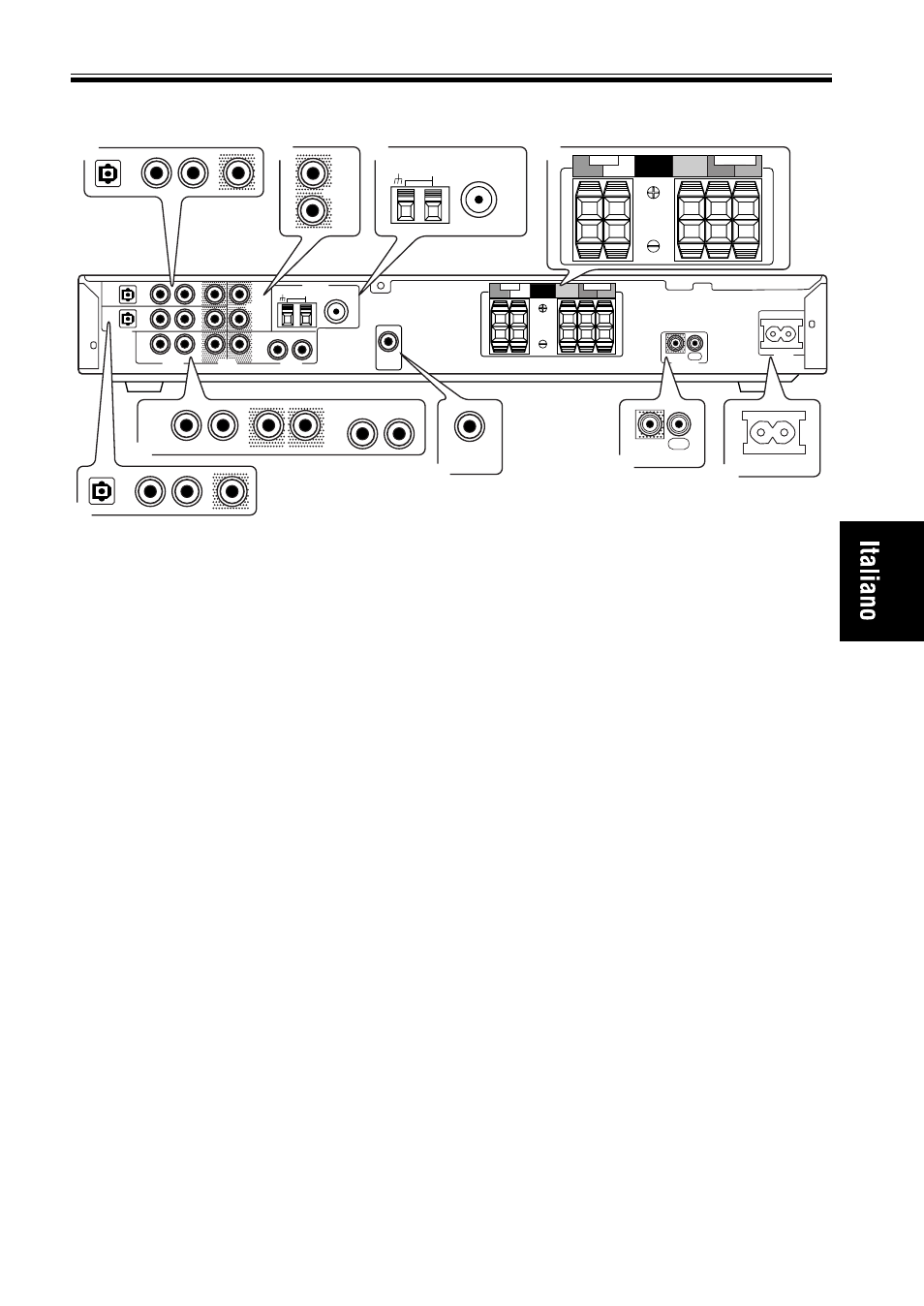

Pannello Posteriore
1 Terminali ingresso DVD (qui si collega il lettore
DVD, vedere a pagina 11)
Usare questi terminali per l'ingresso del segnale
proveniente da un lettore DVD (o altro tipo di
riproduttore video, se si desidera). Accertarsi di
collegarsi ai terminali video e sia al terminale
analogico sia a quello ottico per l'audio. Per poter
riprodurre colonne sonore Dolby Digital o surround
è necessario eseguire i collegamenti digitali. Per farlo
usare qui il terminale digitale ottico.
2 Terminali ingresso TV/SAT (qui si collega il
decodificatore/convertitore per TV/SAT, vedere a
pagina 12)
Usare questi terminali per l'ingresso di un segnale
TV/SAT (o altro tipo di fonte, se si desidera).
Accertarsi di collegarsi ai terminali video e sia al
terminale analogico sia a quello ottico per l'audio. Per
poter riprodurre il formato MPEG ed altre colonne
sonore surround è necessario eseguire i collegamenti
digitali. Per farlo usare qui il terminale digitale ottico.
3 Terminali VCR IN/OUT (collegare qui un
videoregistratore, vedere a pagina 13)
Usare questi terminali per l'ingresso e l'uscita del
segnale video da un videoregistratore (oppure
videocamera, registratore DVD, ecc.). Si tratta si
prese analogiche.
4 Terminali di uscita MONITOR (qui si collega il
TV/monitor, vedere a pagina 11)
Usare questi terminali per l'uscita del segnale
proveniente dai terminali visti sopra 1, 2 o 3. Si
tratta di prese video. MONITOR 2 emette lo stesso
segnale di MONITOR 1.
5 Terminali antenna radio
Qui si collegano le antenne AM e FM (vedere a pagina
16).
6 Terminali uscita SUBWOOFER
Usare questo terminale per collegare un subwoofer
potenziato al ricevitore (vedere a pagina 14).
7 Terminali SPEAKERS
Usare questi terminali per collegare i diffusori al
ricevitore (vedere a pagina 14).
8 Terminali CONTROL IN/OUT
Si possono usare queste prese per collegare altri
componenti PIONEER recanti il marchio
О О О О О, così da
poterli controllare tutti col telecomando di questo
ricevitore (vedere a pagina 17).
9 AC IN (Ingresso alimentazione)
Collegare il cavo dell'alimentazione elettrica a questo
terminale.
DVD
IN
VCR
IN
VCR
OUT
MONITOR
OUT TV/
SAT
IN
DIGITAL
(OPTICAL)
AUDIO AUDIO
FM UNBAL 75 Ω AM LOOP
ANTENNA
VIDEO
R L
1
2
R L
R L
SUB
WOOFER
OUT
IN OUT
CONTROL
AC IN
FRONT
R L
SURROUND
R L
CENTER SPEAKERS
1 4
2
3
8
6
DVD
IN
R L
TV/
SAT
IN
MONITOR
OUT
1
2
5
VCR
IN
VCR
OUT
R L
R L
FM UNBAL 75 Ω AM LOOP
ANTENNA
7
SUB
WOOFER
OUT
FRONT
R L
SURROUND
R L
CENTER SPEAKERS
IN OUT
CONTROL
9
AC IN
