Raccordement de l’équipement
DVD
IN
VCR
IN
VCR
OUT
MONITOR
OUT TV/
SAT
IN
DIGITAL
(OPTICAL)
AUDIO AUDIO
FM UNBAL 75 Ω AM LOOP
ANTENNA
VIDEO
R L
1
2
R L
R L
SUB
WOOFER
OUT
FRONT
R L
SURROUND
R L
CENTER
IN OUT
CONTROL
AC IN
SPEAKERS

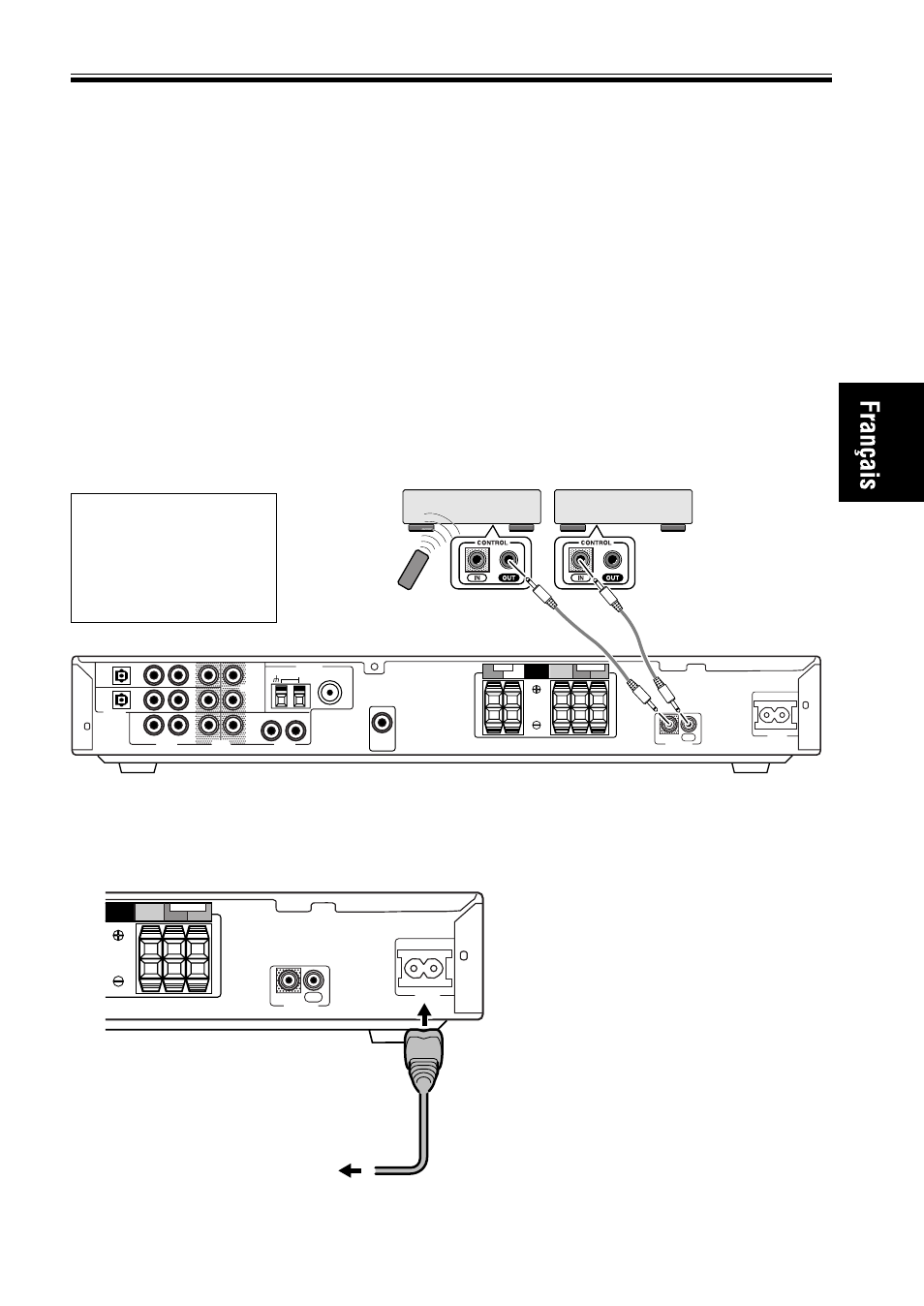

Opération sur d’autres composants Pioneer avec le capteur de
l’unité
En raccordant un cordon de commandeaux bornes CONTROL de l’équipement respectif, vous pouvez commander
d’autres composants Pioneer en utilisant un capteur de télécommande de cet appareil. En suivant l’illustration ci-
dessous, vous verrez qu’un composant alimente la borne
CONTROL OUT et qu’à l’autre extrémité un autre
composant est raccordé à la borne CONTROL IN . Le composant qui est le point de terminaison (celui qui a un
cordon relié uniquement à sa borne CONTROL OUT ) est le composant dont vous allez utiliser le capteur. Pointez la
télécommande vers ce capteur quand vous souhaiterez opérer le composant quel qu’il soit de l’équipement raccordé
par ce système. Dans l’exemple ci-dessous vous devriez pointer la télécommande vers le capteur de télécommande de
l’équipement situé à gauche.
MEMO :
• Vous pouvez également commander des composants Pioneer en pointant la télécommande du récepteur
directement vers le composant. Ce genre d’opération ne nécessite pas de cordons de commande. Voir page 41
pour obtenir plus d’information.
• Pour utiliser ce type de télécommande vous devez raccorder un cordon de commande et raccorder également le
composant et le récepteur par des cordons audio/vidéo analogiques RCA (voir page 11-13).
Branchement du récepteur
Après avoir raccordé tous vos composants, y compris les enceintes, branchez le récepteur à une prise.
Composants avec
une marque
Î
Composants avec
une marque
Î
Mini fiche mono
(optionnelle)
Mini fiche mono
(optionnelle)
Pointez la télécommande vers
le capteur de télécommande
du composant qui a
uniquement un cordon
raccordé à sa borne
CONTROL OUT
MEMO :
• Le cordon d’alimentation est amovible de l’unité principale
pour le ranger.
à une prise
PRÉCAUTION à prendre avec le
cordon d’alimentation !
Tenir le cordon d’alimentation par la fiche. Ne
pas débrancher la prise en tirant sur le cordon
et ne pas toucher le cordon avec les mains
mouillées. Cela risque de provoquer un court-
circuit ou une décharge électrique. Ne pas poser
l’appareil ou un meuble sur le cordon, ou pincer
le cordon. Ne pas faire de noeud avec le cordon
ou l’attacher à d’autres cordons. Les cordons
d’alimentation doivent être posés de façon à ne
pas être écrasés. Un cordon abîmé peut
provoquer un risque d’incendie ou un choc
électrique. Vérifier le cordon d’alimentation de
temps en temps. Si vous le trouver endommagé,
consultez le service après-vente PIONEER le
plus proche ou le revendeur pour le remplacer.
