Collegamento del Sistema
Cavo ottico (venduto
separatamente,
lasciare il cavo libero
da pressioni e curvare
senza piegare)
Cavo audio
(venduto separatamente)
Cavo video (venduto separata-
mente)
Prima di effettuare o modificare i collegamenti, disinserire l'alimentazione e staccare il cavo dalla presa di corrente
alternata a muro.

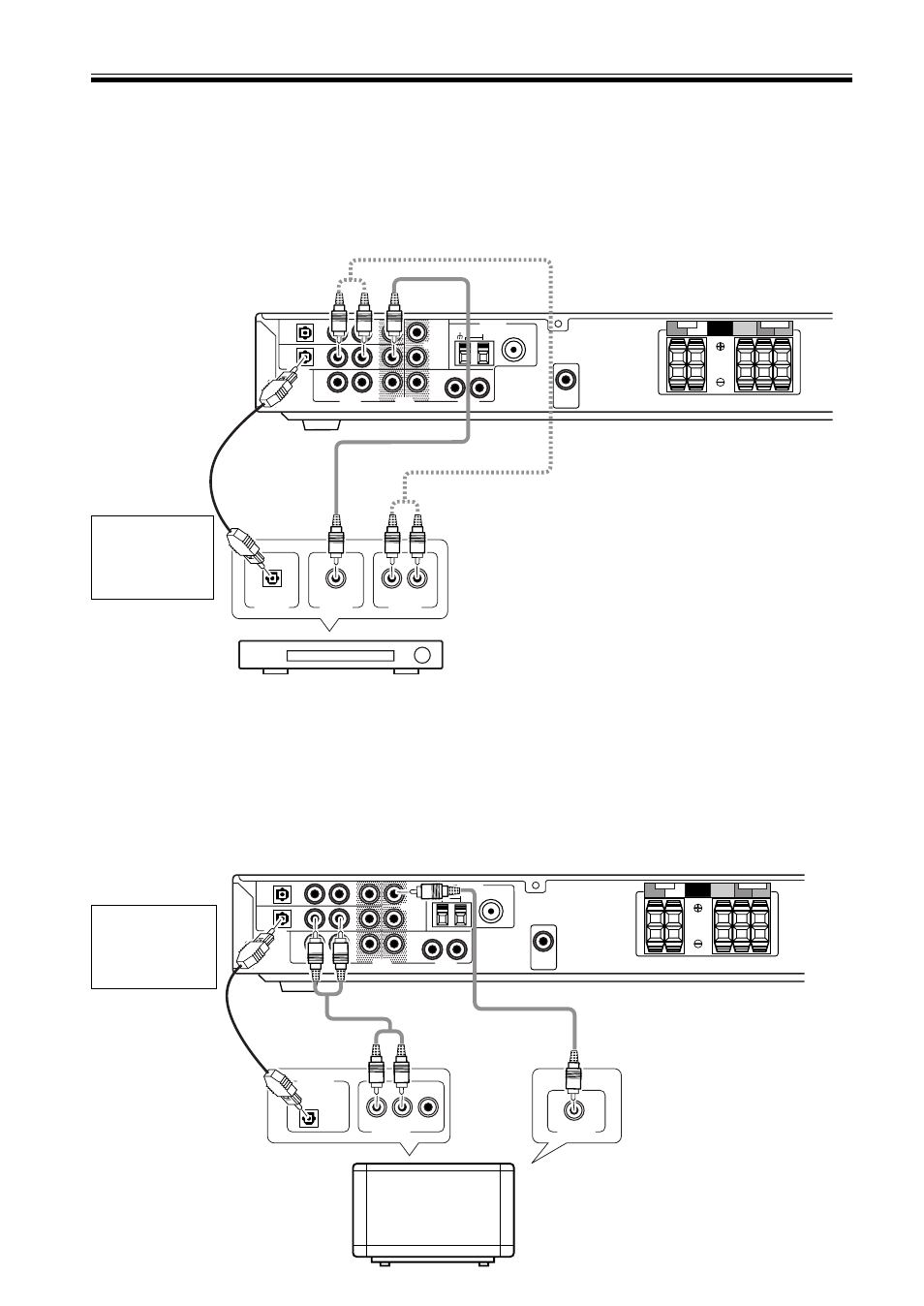

Collegamento di un Sintonizzatore Digitale/Decodificatore
Se si ha un sintonizzatore digitale esterno (come un decodificatore/convertitore set top box per la TV via satellite o via
cavo) è necessario collegarlo al proprio TV alle prese illustrate sotto per poter riprodurre segnali MPEG (usati dalla
maggior parte delle trasmissioni digitali via satellite). Accertarsi di usare un collegamento digitale ed anche uno
analogico per l'audio sul sintonizzatore satellitare, come illustrato qui di seguito.
Cavo ottico (venduto
separatamente,
lasciare il cavo libero
da pressioni e curvare
senza piegare) Cavo audio
(venduto separatamente) Cavo video
(venduto separatamente)
Collegamento di un TV con un Sintonizzatore Digitale Interno
Se si ha un TV con un sintonizzatore digitale interno occorre collegarlo alle prese illustrate qui di seguito per poter
riprodurre segnali MPEG (usati dalla maggior parte delle trasmissioni digitali via satellite). Accertarsi di usare un
collegamento digitale nonché uno analogico per l'audio, come illustrato sotto.
Perché è necessario un collegamento analogico oltre
a quello digitale:
• Se non si ha un'uscita ottica sul proprio
sintonizzatore TV sarà necessario usare un
collegamento analogico.
• Se il programma che si vuole guardare non viene
emesso dal terminale ottico, è necessario un
collegamento analogico.
• Se si vuole ricevere un segnale da un apparecchio
video anziché da un sintonizzatore TV, è necessario
un collegamento analogico.
Abbinare il
formato del
terminale e dello
spinotto ottico.
Abbinare il
formato del
terminale e dello
spinotto ottico.
