17
It
SURROUND
R L
CENTER
IN OUT
CONTROL
AC IN
SPEAKERS
DVD
IN
VCR
IN
VCR
OUT
MONITOR
OUT TV/
SAT
IN
DIGITAL
(OPTICAL)
AUDIO AUDIO
FM UNBAL 75 Ω AM LOOP
ANTENNA
VIDEO
R L
1
2
R L
R L
SUB
WOOFER
OUT
FRONT
R L
SURROUND
R L CENTER
IN OUT
CONTROL
AC IN
SPEAKERS

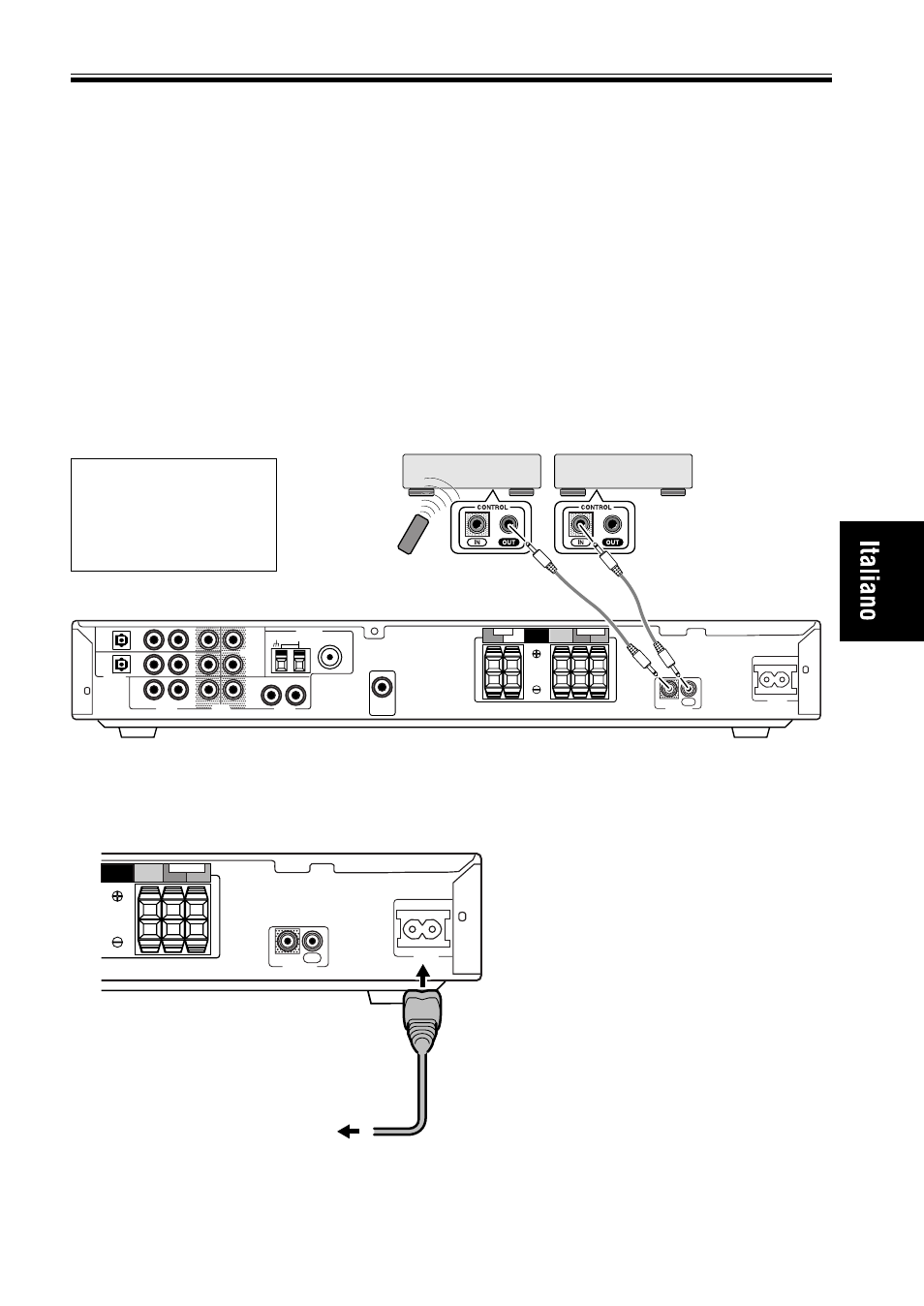

Collegamento del Sistema
Azionamento di altri Componenti Pioneer con il Sensore di
questo Apparecchio
Collegando un cavo di controllo ai terminali CONTROL del relativo componente, è possibile controllare vari
componenti Pioneer usando un solo sensore remoto. Seguendo la figura sotto si vede che un componente alimenta il
terminale
CONTROL OUT e all'altra estremità un altro componente è collegato al terminale CONTROL IN . Il
componente che si trova al punto terminale (quello avente un cavo collegato solo alla sua uscita CONTROL OUT ) è il
componente di cui si userà il sensore. Puntare il telecomando a questo sensore quando si vuole azionare uno qualsiasi
dei componenti collegati a questo sistema. Nell'esempio sotto il telecomando andrebbe puntato verso il sensore
remoto del componente a sinistra.
MEMO:
• È anche possibile controllare componenti Pioneer puntando il telecomando del ricevitore direttamente al
componente. Questo tipo di operazione non richiede cavi di controllo. Vedere a pagina 41 per ulteriori
informazioni in merito.
• Per usare questo tipo di telecomando è necessario collegare un cavo di controllo e necessario che il componente ed
il ricevitore siano anche collegati con cavi analogici RCA audio/video (vedere a pagina 11-13).
Collegamento del Ricevitore alla Rete
Una volta collegati tutti i componenti, compresi i diffusori, collegare il ricevitore ad una presa a muro.
Componenti con
marchio
Î
Componenti con
marchio
Î
Mini-spinotto
(opzionale)
Mini-spinotto
(opzionale)
Puntare il telecomando verso
il sensore remoto del
componente avente un cavo
collegato al suo terminale
CONTROL OUT
MEMO:
• Il cavo elettrico è staccabile dall'apparecchio principale per
essere conservato.
alla presa a muro
AVVERTENZA per il cavo elettrico!
Tenere il cavo elettrico dalla spina. Non estrarre
la spina tirando il cavo e non toccare mai il cavo
elettrico con le mani bagnate in quanto ciò
potrebbe provocare un corto circuito o un
elettroshock. Non collocare l'apparecchio o un
mobile, ecc. sul cavo e non strozzare il cavo.
Non annodare mai il cavo e non legarlo assieme
ad altri cavi. I cavi elettrici andrebbero instradati
in maniera tale da non venire calpestati. Un cavo
elettrico danneggiato può provocare un
incendio o un elettroshock. Verificare il cavo
elettrico di tanto in tanto. Se si riscontra che è
danneggiato, rivolgersi al centro assistenza
autorizzato PIONEER più vicino o al proprio
rivenditore per la sostituzione.
