Pioneer VSX-C300-S - Manual (Page 11)

11
Fr
DIGITAL OUT ANALOG OUT
L R S
VIDEO OUT
MONITOR IN
Î 8 7 ¡ ¢ 4 1 STANDBY/ON 0 3
DVD PLAYER
DVD
IN
VCR
IN
VCR
OUT
MONITOR
OUT TV/
SAT
IN
DIGITAL
(OPTICAL)
AUDIO AUDIO
FM UNBAL 75 Ω AM LOOP
ANTENNA
VIDEO
R L
1
2
R L
R L
SUB
WOOFER
OUT
FRONT
R L
SURROUND
R L CENTER SPEAKERS
DVD Player (DV-444, etc.)
TV
L
R
VIDEO
Câbles optiques
Disponibles dans le commerce, les câbles optiques
s’utilisent pour raccorder à ce récepteur des composants
numériques.
Au branchement, faites correspondre la forme de la
borne avec la fiche. Si l’avez branché incorrectement, le
couvercle ne pourra pas se refermer. Vérifiez que le
couvercle peut se refermer après avoir branché le câble
optique. Au branchement, insérez-les complètement.
Câble optique
Cordons audio/vidéo
Utilisez des cordons audio/vidéo (non fournis) pour
effectuer des raccordements analogiques audio et vidéo.
Raccordez les fiches rouges à
R (droite), les fiches
blanches à L (gauche) et les fiches jaunes à VIDEO .
Insérez-les complètement.
Avant d’effectuer ou de modifier les raccordements, mettez hors tension et débranchez le cordon d’alimentation de la
prise secteur.

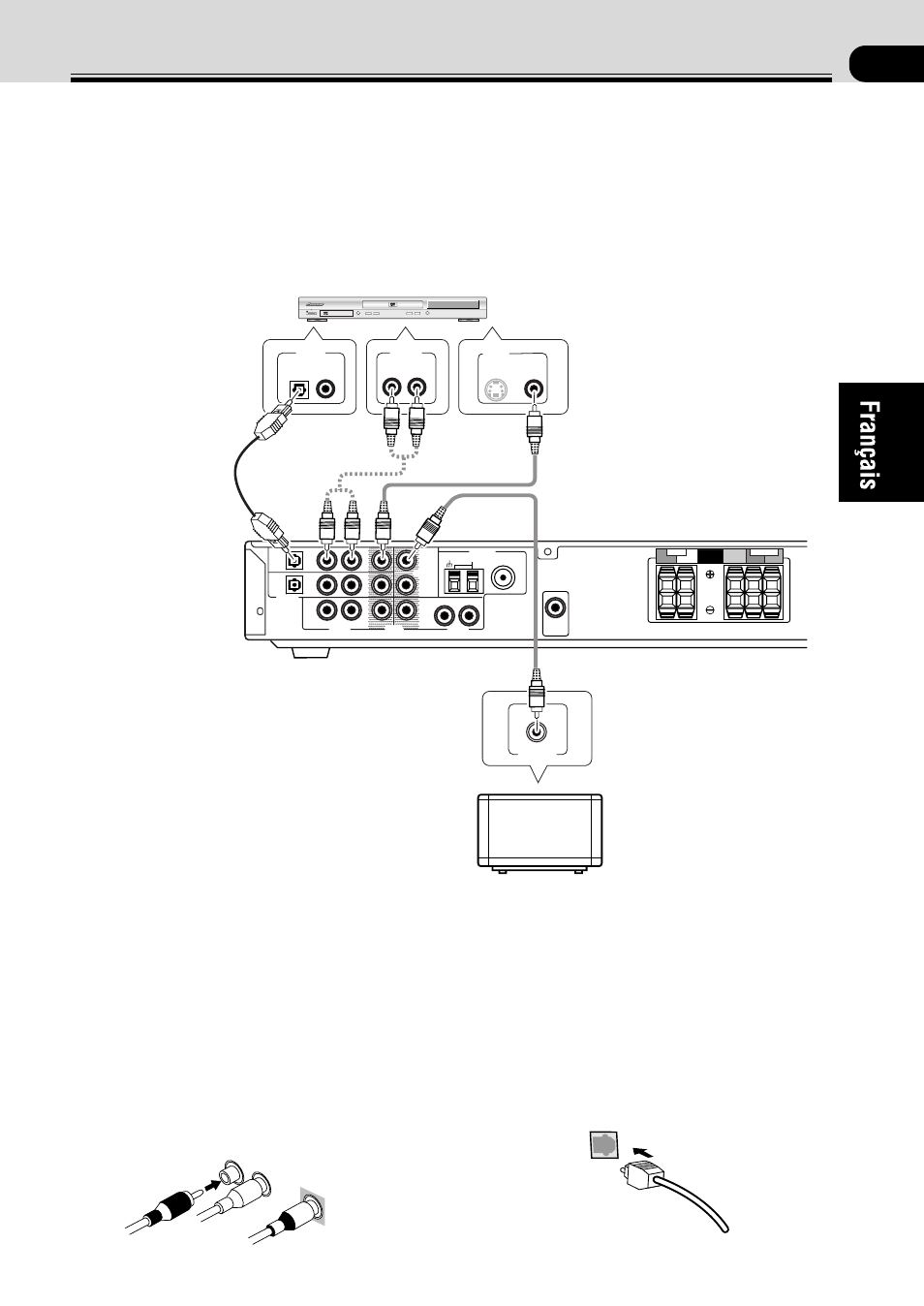

Raccordement d’un lecteur DVD et d’un téléviseur
Pour lire des bandes-son PCM/2 Digital/DTS/MPEG à canaux multiples, vous avez besoin de faire des
raccordements audionumériques.
Raccordez votre lecteur DVD comme indiqué ci-dessous.
Câble optique (vendu
séparément, ne pas
pincer ou plier le câble
brusquement)
Cordon vidéo
(vendu séparément)
Cordon vidéo (vendu séparément)
Ce pourquoi vous avez besoin d’une connexion
analogique aussi bien qu’une connexion
numérique :
• Si vous n’avez pas de sortie optique sur votre
lecteur DVD vous aurez besoin d’utiliser la
connexion analogique indiquée ici.
• Si le signal n’est pas fourni par la borne optique
vous avez besoin d’une connexion analogique.
• Si vous voulez obtenir un signal de la sortie du
magnétoscope vous avez besoin d’une connexion
analogique.
• Si vous voulez utiliser votre lecteur DVD pour le
karaoké, vous avez besoin d’une connexion
analogique.
02
Raccordement de l’équipement
Lecteur DVD (DV-444, etc)
