28
Nl
Een TV zonder HDMI-ingang aansluiten

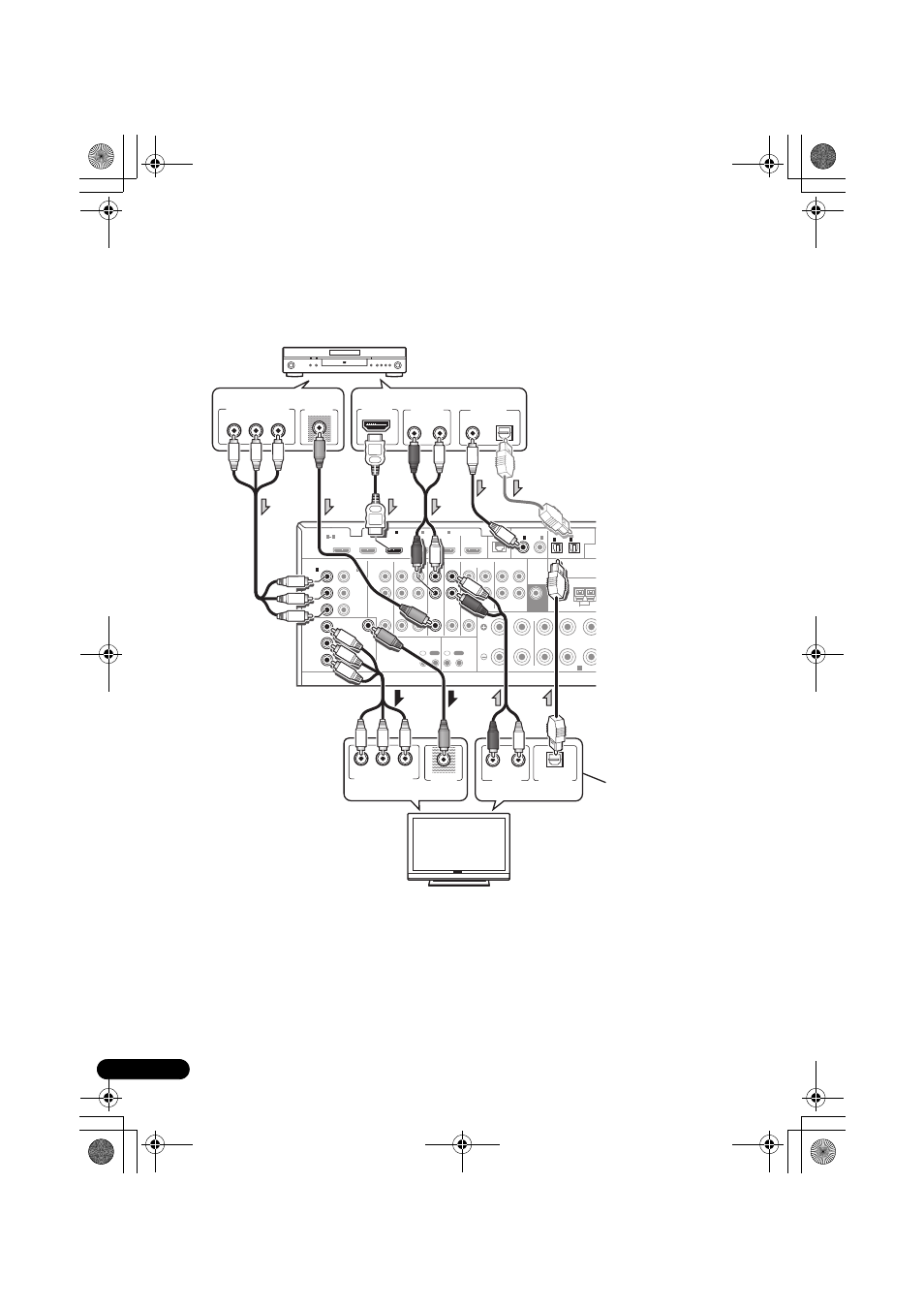

De onderstaande afbeelding toont de aansluiting van een TV (zonder HDMI-ingang) en een DVD-
speler (of ander weergave-apparaat) op de receiver.
• Bij deze aansluitingen zal het beeld niet naar de TV worden uitgevoerd, zelfs als de DVD-speler met
een HDMI-kabel is aangesloten. Sluit de videosignalen van de DVD-speler met een snoer voor
samengestelde video of componentvideo aan.
• Maak de aansluiting met behulp van een HDMI-kabel om te luisteren naar HD-audio op de
receiver. Gebruik geen HDMI-kabel voor het invoeren van de videosignalen.
Afhankelijk van het video-apparaat is het mogelijk dat geen signalen kunnen worden
uitgevoerd die gelijktijdig via HDMI en andere methoden zijn aangesloten, en ook kan het
nodig zijn om uitgangsinstellingen te maken.
Raadpleeg de gebruiksaanwijzing die bij het
betreffende apparaat wordt geleverd voor meer informatie.
HDMI
ASSIGNABLE
P B
P R
ASSIGNABLE
ASSIGNABLE
ASSIGNABLE
(DVD) (DVR/BDR)
(DVD)
Y
P B
P R
Y
P B
P R
Y
L
R
R FRONT CENTER SURROUND L R
ZONE 2
OUT
DVR/BDR DVD
OUT IN
CD-R/TAPE
OUT IN IN
CD
IN
TV/SAT
IN
VIDEO
IN
(DVR/BDR)
(OUTPU
(CD)
SUBWOOFER
(TV/SAT)
AM LOOP
COMPONENT VIDEO AUDIO PRE OUT
ANTENNA
OPTICAL
VIDEO
IR CONTROL
SPEAKERS
MONITOR
OUT
LAN COAXIAL BD IN IN IN IN IN OUT
(10/100) IN 1 IN 2
1
IN 1 IN 2
1 4
2 3 4
IN 1
A
IN 2
IN OUT IN OUT
VIDEO IN
Y P B P R
COMPONENT VIDEO IN
DIGITAL OUT
COAXIAL OPTICAL ANALOG
R L
AUDIO OUT VIDEO OUT
Y P B P R
COMPONENT VIDEO OUT
DIGITAL OUT
OPTICAL ANALOG R L
AUDIO OUT
HDMI OUT
DVD-speler enz.
TV
Eén selecteren
Eén selecteren Eén selecteren
Eén selecteren
Deze aansluiting moet
worden gemaakt om
het geluid van de TV via
de receiver weer te
geven.
VSX-1020/
VSX-1025
• Indien de aansluiting met
gebruik van een optische
kabel werd uitgevoerd, dient u
de receiver op te geven op
welke digitale ingang u de
DVD-speler hebt aangesloten
(zie Het menu Input Setup op
bladzijde 42).
