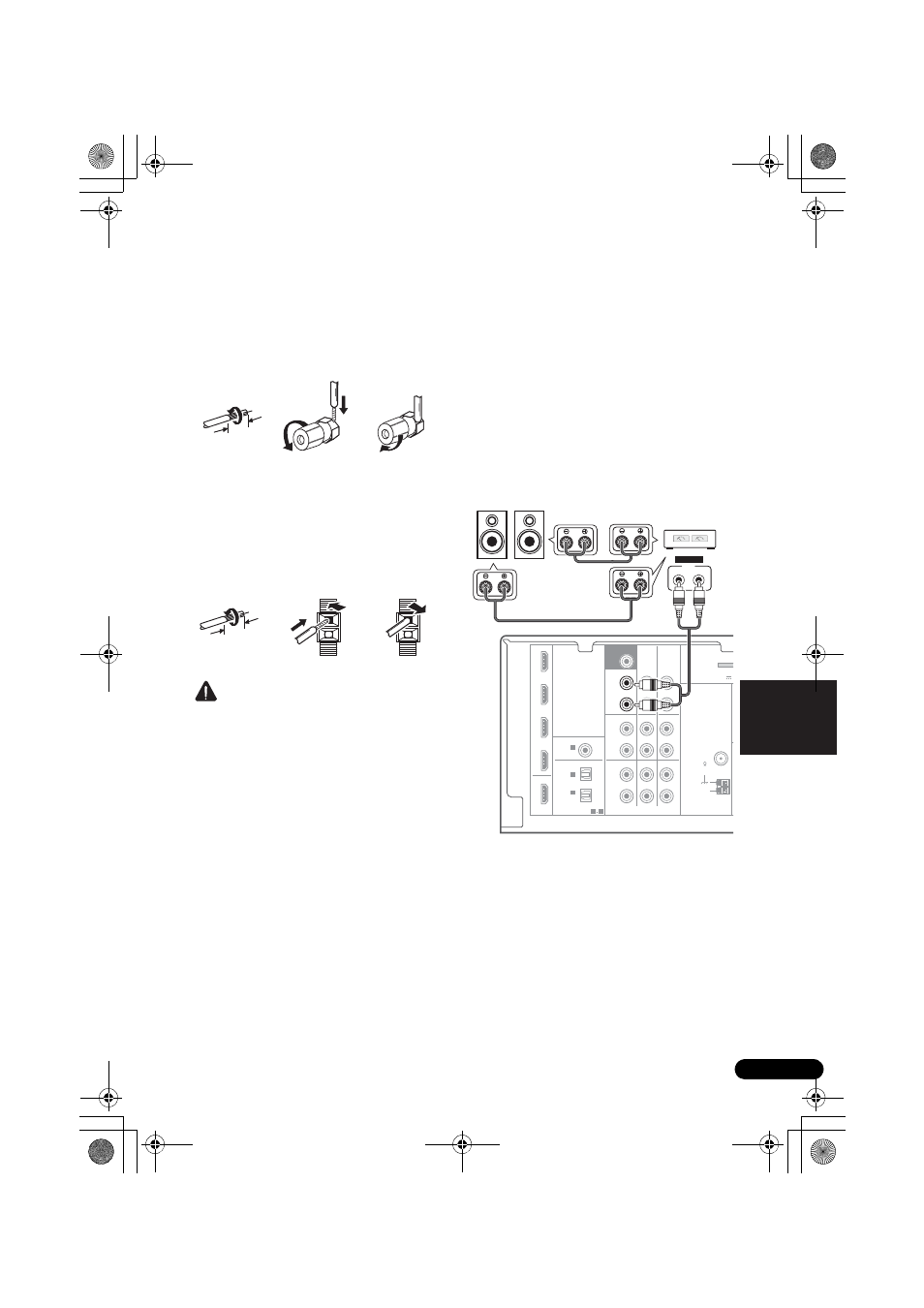

Blanke Kabelanschlüsse
A-Lautsprecheranschlüsse:
1 Verdrillen Sie die hervorstehenden
Drahtstränge miteinander.
2 Lösen Sie den Anschluss und setzen Sie
den hervorstehenden Draht ein.
3 Ziehen Sie den Anschluss wieder an.
B-Lautsprecheranschlüsse:
1 Verdrillen Sie die hervorstehenden
Drahtstränge miteinander.
2 Öffnen Sie die Klemmen und schieben Sie
den hervorstehenden Draht ein.
3 Lassen Sie die Klemmen los.
ACHTUNG
• An den Lautsprecherklemmen dieses
Gerätes liegt eine potentiell GEFÄHRLICHE
Spannung an. Zur Vermeidung von
Stromschlaggefahr ist unbedingt darauf zu
achten, den Netzstecker beim Anschließen
und Abtrennen der Lautsprecherkabel von
der Netzsteckdose zu trennen, bevor
irgendwelche nicht isolierten Teile berührt
werden.
• Stellen Sie sicher, dass der blanke
Lautsprecherdraht verdrillt und vollständig
in den Lautsprecher-Anschluss
eingeschoben ist. Wenn einer der blanken
Lautsprecherdrähte die Rückseite berührt,
kann es als Sicherheitsmaßnahme zum
Ausschalten der Stromversorgung
kommen.
Die Surround-Back-Lautsprecher
oder die Front-Höhenlautsprecher
anschließen
Die PRE OUT-Ausgänge der Einheit und den
zusätzlichen Verstärker miteinander
verbinden, um einen Surround-Back-
Lautsprecher oder Front-Höhenlautsprecher
hinzuzufügen.
• Nehmen Sie, wenn der Surround-Back-
Lautsprecher oder der Front-
Höhenlautsprecher angeschlossen ist,
die Pre-Out-Einstellung vor (siehe Die Pre-
Out-Einstellung auf Seite 47).
• Sie können den Zusatzverstärker der
Vorverstärker-Ausgänge des Surround-
Back-Kanals auch für einen einzelnen
Lautsprecher verwenden. Stecken Sie in
diesem Fall den Verstärker nur in den
linken Anschluss (
L (Single)).
1 2 3
10 mm
1 2 3
10 mm
IN BD
SURR BACK /
FRONT
HEIGHT
L
(Single)
R
R
L
IN
R
L
IN
IN
OUT
IN
CD
TV/SAT DVD BD
DVR/VCR
M
CD-R/TAPE
DVR/VCR CD-R/TAPE
PRE OUT
DVD
TV/SAT
COAXIAL
OPTICAL
(CD)
IN
ASSIGNABLE
ASSIGNABLE
OUT
HDMI
DVR/VCR 1
(CD-R/TAPE)
IN
AUDIO
ADAPTER
(OUTPUT 5 V 1
1
1 2
IN 2
SUBWOOFER
PRE OUT
ANTENNA
FM
UNBAL
75
AM
LOOP
INPUT
L R
ANALOG
SBL/FHL SBR/FHR
Surround-Back-
Lautsprecher oder Front-
Höhenlautsprecher
Verstärker für den
Surround-Back-Kanal oder
den Front-Höhenkanal
