Aansluiting van uw TV en weergave-apparatuur

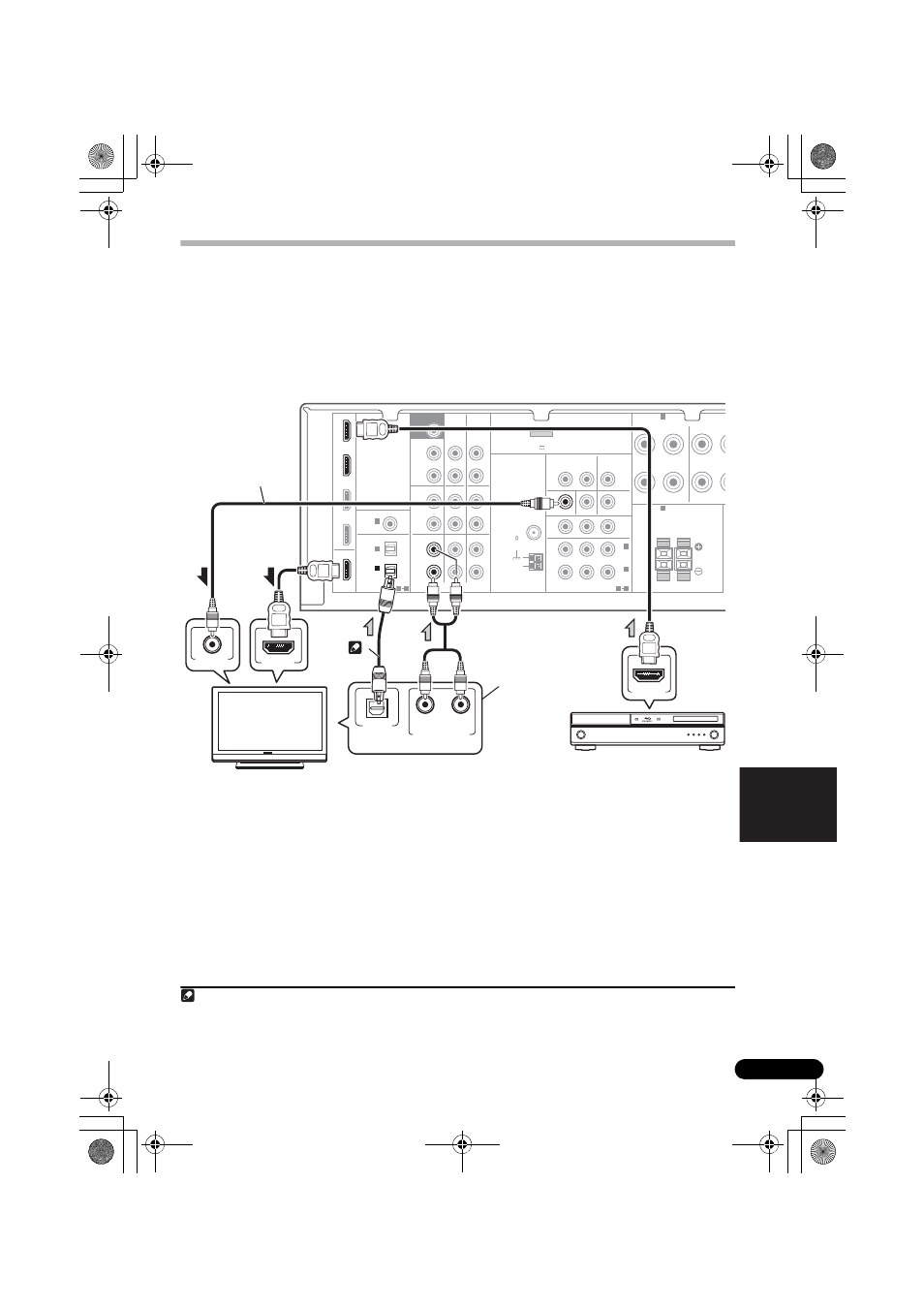

Aansluitingen maken met HDMI
Als u een apparaat hebt dat is uitgerust met HDMI of DVI (met HDCP) (zoals een Blu-ray disc-
speler enz.), kunt u dit aansluiten op de receiver met een algemeen verkrijgbare HDMI-kabel.
• Wanneer de receiver met een HDMI-kabel op een TV wordt aangesloten, dan wordt OSD niet
weergegeven. Zorg ervoor dat een standaard RCA analoge videokabel voor de aansluiting
wordt gebruikt.
1 2
Opmerking
1 Als u de On-screen Display wilt zien (voor de opstelling enz.), dan dient u de TV-ingang op analoog in te stellen. (De OSD wordt
niet weergegeven wanneer de HDMI-ingang wordt gebruikt.)
2 Indien de aansluiting met gebruik van een optische kabel werd uitgevoerd, dient u de receiver op te geven op welke digitale
ingang u de TV hebt aangesloten (zie Het ingangssignaal kiezen op bladzijde 41).
IN BD
SURR BACK /
FRONT
HEIGHT
L
(Single)
R
R
L
IN
R
L
IN
IN
OUT
IN
CD
TV/SAT DVD BD
DVR/VCR
MONITOR OUT
P R P B Y
R L
DVD IN BD IN
OUT
MONITOR
COMPONENT VIDEO
TV/SAT
IN
DVR/VCR
OUT IN
FRONT
R L
CD-R/TAPE
DVR/VCR CD-R/TAPE
PRE OUT
DVD
TV/SAT
COAXIAL
OPTICAL
(CD)
IN
ASSIGNABLE
ASSIGNABLE
OUT
HDMI
DVR/VCR 1
(CD-R/TAPE)
IN
AUDIO
ADAPTER PORT
VIDEO
(OUTPUT 5 V 100 mA MAX)
1
(BD)
IN 1
(DVD)
IN 2
1 2
ASSIGNABLE
SPEAKERS
1
B
SPEAKERS A
2
IN 2
SUBWOOFER
PRE OUT
ANTENNA
FM
UNBAL
75
AM
LOOP
SURROUN R
VIDEO IN
HDMI OUT
HDMI IN
DIGITAL AUDIO OUT
OPTICAL R L
ANALOG AUDIO OUT
MONITOR
OUT
Eén selecteren
HDMI/DVI-compatibele TV
HDMI/DVI-compatibele
Blu-ray disc-speler
Deze aansluiting moet
worden gemaakt om
het geluid van de TV via
de receiver weer te
geven.
Deze aansluiting is
nodig om de OSD van
het apparaat op de TV
te kunnen zien.
2
