78
It
CONTROL
OPT.
AUDIO OUT (2CH) AUDIO OUT (5.1CH)
AC IN
VIDEO OUT
NTSC PAL AUTO OUT IN
R
2 1
R
L L 1
2
1
2
FRONT SUB
WOOFER
CENTER
TV SYSTEM
AV CONNECTOR
DIGITAL OUT
SURROUND
S-VIDEO
OUT
AV2 AV1 (RGB) -TV
VIDEO IN S-VIDEO IN
DIGITAL IN
5.1 CH INPUT
R
L
FRONT SURROUND SUB
WOOFER
CENTER
Cavo coassiale
(non accluso)
Cavo S-Video (non accluso)
Due cavi di
collegamento
audio (uno
accluso) e
due cavi
singoli (o un
altro cavo
audio
stereo) (non
accluso)
Televisore o monitor
Diffusore
anteriore
(sinistro L)
Diffusore
anteriore
(destro R)
Diffusore
centrale
Diffusore
posteriore
(destro R)
Diffusore
posteriore
(sinistro L)
Subwoofer
Infine, collegare il cavo
ad una presa di corrente
alternata da 220 - 240 V.
I collegamenti S-Video producono immagini di
alta qualità. Se si possiede un televisore o
monitor che possiede un ingresso S-Video,
collegare una delle prese S-VIDEO OUT del
lettore DVD alla presa S-VIDEO IN del
televisore o monitor con un cavo S-Video (non
accluso) (pagina 81).
Collegare la presa AUDIO OUT
(5.1 CH) del lettore ad un
sintoamplificatore o
amplificatore AV con ingressi
discreti per 6 canali, spesso
definiti come “pronti per 5,1
canali” o “pronti per Dolby
Digital”. Questo vi permette
di usare le eccezionali
capacità di decodifica Dolby
Digital e DTS del lettore
(pagina 80). Se si fanno
collegamenti di questi tipo,
scegliere [5.1 Channel] nella
schermata [Analog Jacks] di
Setup Navigator (pagina 85).
Collegare la presa DIGITAL OUT
(coassiale) del lettore all’ingresso
digitale coassiale di un
sintoamplificatore AV, amplificatore
o altro componente capace di
decodificare internamente segnale
multicanale (pagina 79).
Amplificatore o
sintoamplificatore AV

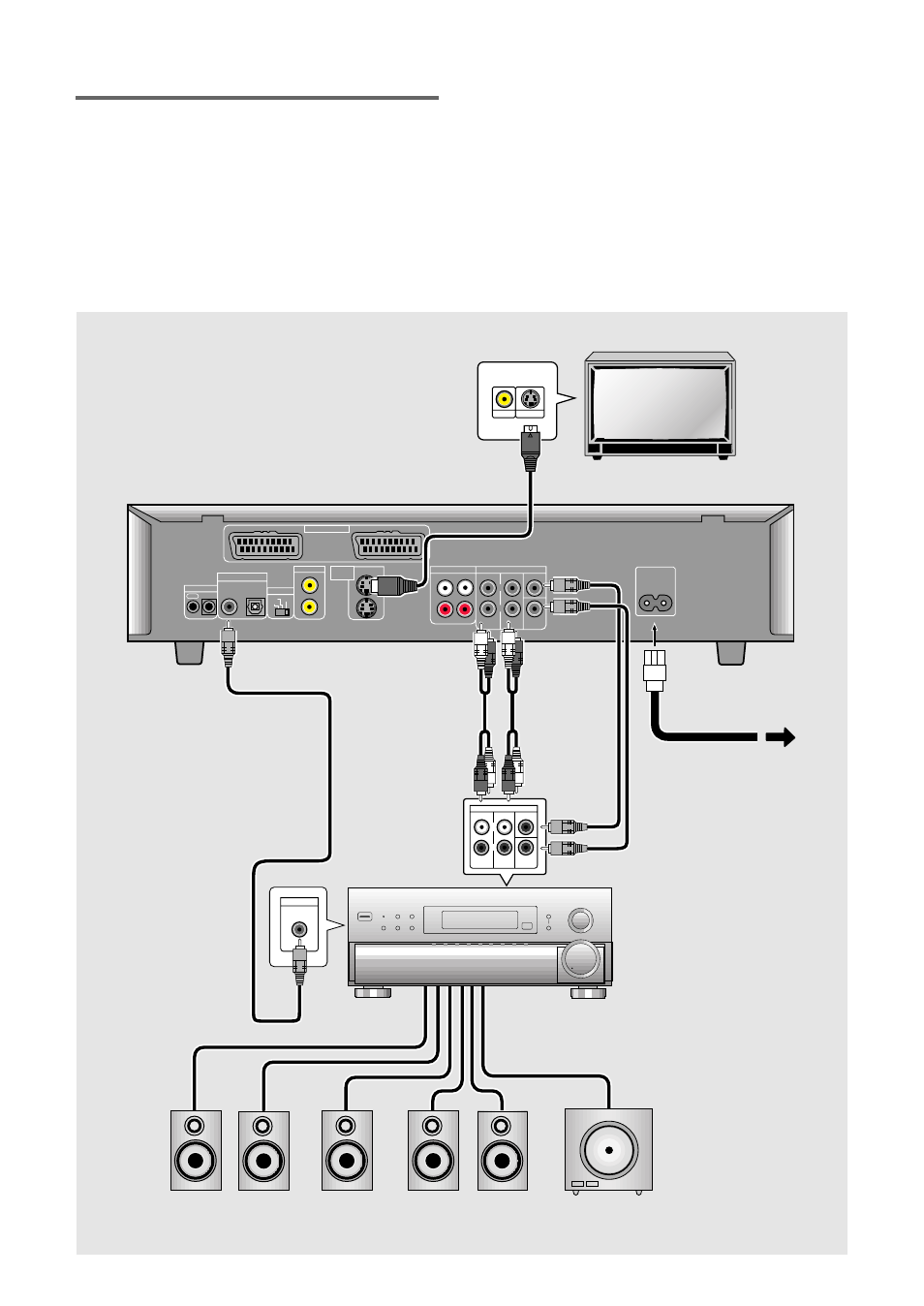

Collegamenti componenti audio
video
I collegamenti visti in questa pagine dimostrano la
versatilità di questo lettore nell’adattarsi a vari tipi di
sistema audio video per casa.
Tenere presente che l’illustrazione di questa pagina non
è che un esempio. Per determinare i collegamenti audio
e video più adatti al proprio caso, consultare i manuali in
dotazione ai componenti da collegare.
Una spiegazione esauriente di ciascun tipo di
collegamento audio e video può venire trovata alle
pagine dalla 79 alla 81.
