Pioneer DV-636D - Manual (Page 74)

74
It

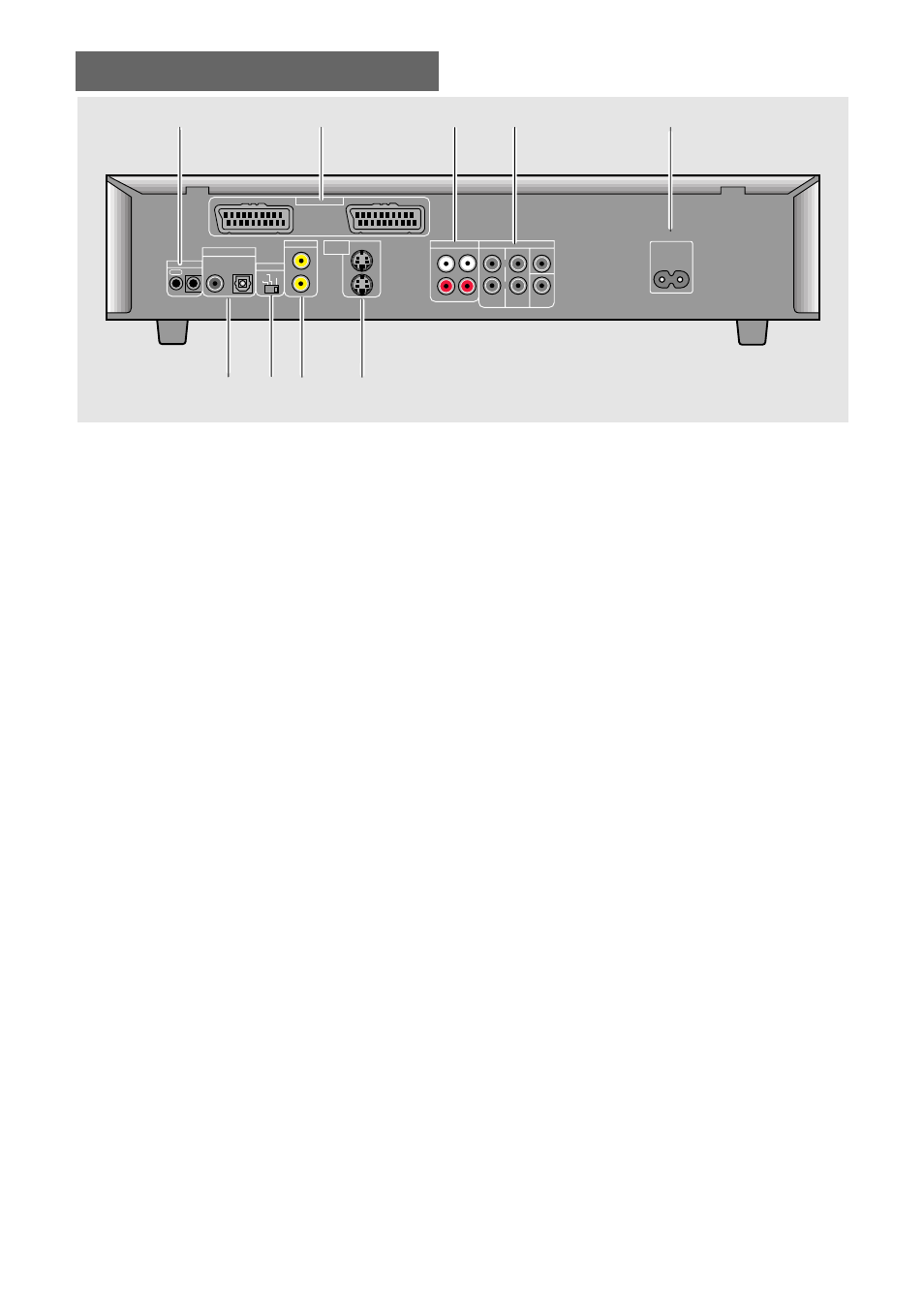

Pannello posteriore
1 Prese CONTROL
Usare questa presa per collegare questo lettore ad
un altro componente che porti il marchio Pioneer
Î.
Ciò permette di controllare quest’unità come se
fosse un componente del sistema. Le operazioni del
lettore sono quindi eseguite puntando il
telecomando verso il componente cui il lettore è
collegato (pagina 82).
2 Prese AV CONNECTOR
Presa AV 1 (RGB) - TV
Usare un cavo SCART a 21 piedini per collegare un
televisore o un monitor compatibili con questo tipo di
collegamento. La presa AV 1 (RGB) - TV può
emettere sia segnali audio (due canali stereo) che
video (Video, S-Video e RGB) (pagina 82).
Presa AV 2
Usare un cavo SCART a 21 piedini per collegarvi un
videoregistratore (pagina 82).
3 Prese AUDIO OUT (2CH)
Usare queste prese per mandare segnale audio a
due canali (analogico) agli ingressi stereo di un
televisore o amplificatore stereo. Se ci si collega ad
un ricevitore che ha sia prese di ingresso analogiche
che digitali per il collegamento di un lettore DVD,
può essere utile fare ambedue i collegamenti (pagina
77 e 80).
4 Prese AUDIO OUT (5.1CH)
Usate per mandare 6 canali audio discreti di segnale
audio digitale decodificato ad un sintoamplificatore o
amplificatore digitale con uscite audio discrete
(pagine 78 e 80).
5 Terminali di collegamento dei cavi di
alimentazione AC IN
Usarli per collegare il cavo di alimentazione diretto ad
una presa a muro (pagine 77 e 78).
6 Prese S-VIDEO OUT
Se il vostro televisore o monitor possiede un
ingresso S-Video, una riproduzione video chiara è
possibile collegando un lettore al proprio televisore o
monitor attraverso la presa S-Video (pagine 78 e 81).
7 Prese VIDEO OUT
Collegarla ad un ingresso video di un televisore,
monitor, amplificatore o sintonizzatore AV dotati di
ingresso video (pagine 77 e 81).
8 Selettore TV SYSTEM
Usare questo selettore per scegliere il sistema di
colore usato dal proprio televisore, PAL o NTSC, a
seconda del segnale da riprodurre. Se si trova nella
posizione AUTO, il lettore emette segnale dello
stesso formato contenuto dal disco (pagina 81).
9 Prese DIGITAL OUT (coassiale, ottica (OPT.))
Usarle per emettere segnale digitale audio registrato
su dischi. Si può fare uso del segnale digitale
attraverso una presa coassiale o ottica mandandolo
ad un amplificatore o sintoamplificatore AV (pagine
78 e 79).
CONTROL
OPT.
AUDIO OUT (2CH) AUDIO OUT (5.1CH)
AC IN
VIDEO OUT
NTSC
PAL AUTO
OUT IN
R
2 1
R
L L 1
2
1
2
FRONT SUB
WOOFER
CENTER
TV SYSTEM
AV CONNECTOR
DIGITAL OUT
SURROUND
S-VIDEO
OUT
AV2 AV1 (RGB) -TV
1 2
8 9 7 6
3 4 5
