6.4 Función de conmutación
Función de histéresis
Si el nivel oscila alrededor del valor nominal, la histéresis
mantiene estable el estado de conmutación de las salidas. Al
ascender el nivel, la salida conmuta al alcanzar el punto de
interrupción (SP).
■ Contacto de trabajo (HNO): activo
■ Contacto de ruptura (HNC): inactivo
Si el nivel vuelve a caer, la salida conmuta a la posición anterior
tan solo una vez alcanzado el punto de retroceso (RP).
■ Contacto de trabajo (HNO): inactivo
■ Contacto de ruptura (HNC): activo
Función de ventana
La función de ventana permite controlar una zona determinada.
Si el nivel se encuentra entre la ventana High (FH) y la ventana
Low (FL), la salida conmuta.
■ Contacto de trabajo (FNO): activo
■ Contacto de ruptura (FNC): inactivo
Si el nivel se encuentra fuera de la ventana High (FH) y la
ventana Low (FL), la salida no conmuta.
■ Contacto de trabajo (FNO): inactivo
■ Contacto de ruptura (FNC): activo
6. Puesta en servicio, funcionamiento

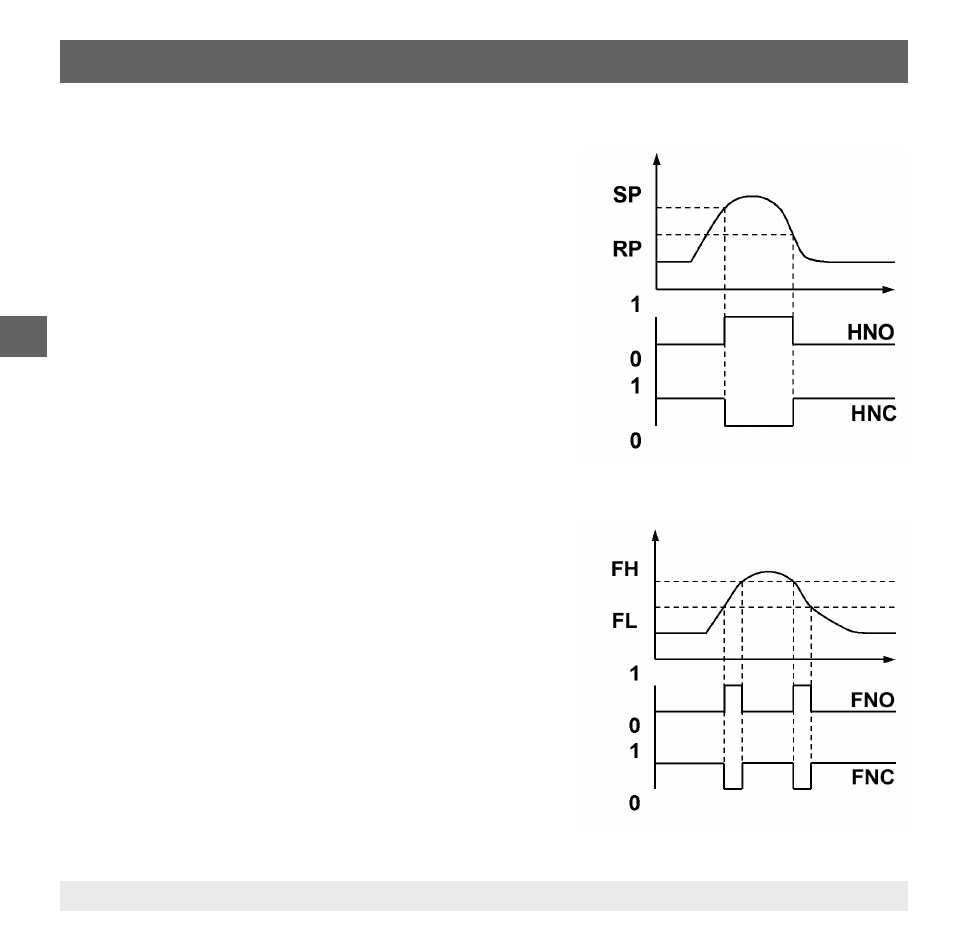

Fig.: Función de histéresis
Fig.: Función de ventana
