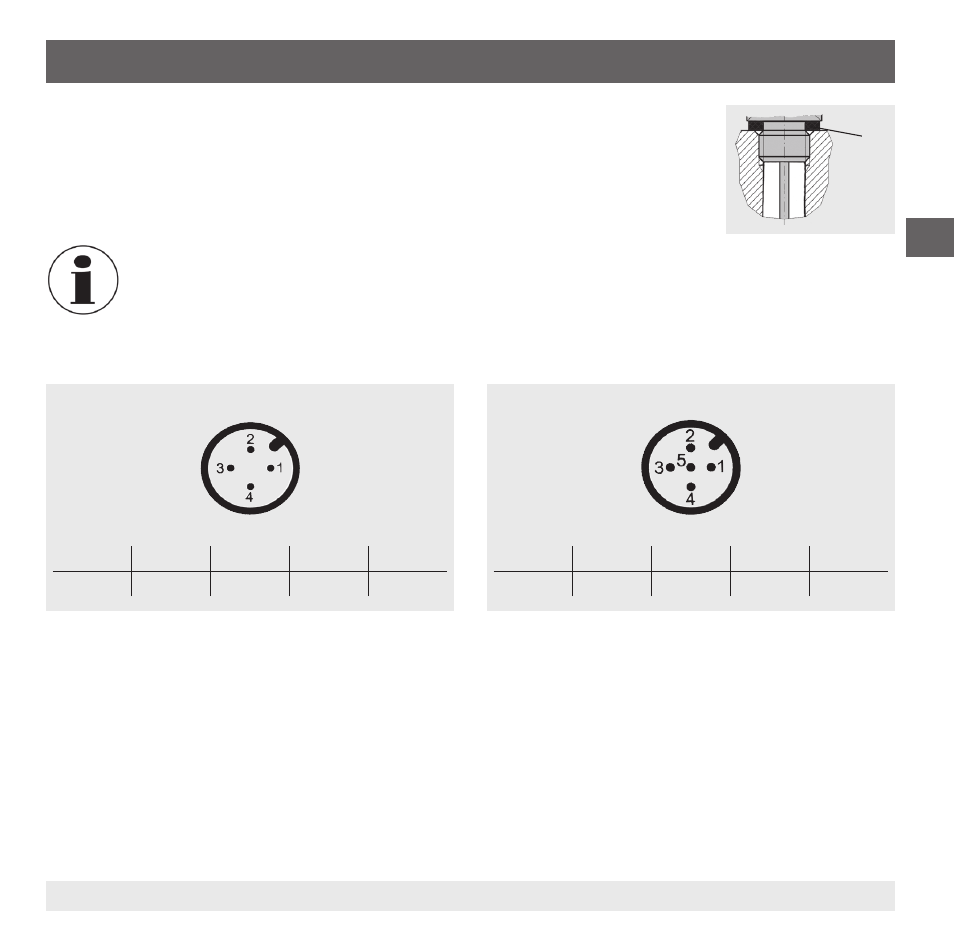

WIKA Betriebsanleitung Füllstandsschalter Typ LSD-30

D

11613033.01 01/2012 GB/D/F/E

Abdichtung

Zur Abdichtung der Prozessanschlüsse mit zylindrischem Gewinde an der

Dichtfläche



sind Flachdichtungen, Dichtlinsen oder WIKA-Profildichtungen

einzusetzen. Bei kegeligem Gewinde (z. B. NPT-Gewinde) erfolgt die Abdichtung

im Gewinde, mit zusätzlichen Dichtwerkstoffen, wie z.B. PTFE-Band (EN 837-2).

Hinweise zu Dichtungen siehe WIKA Datenblatt AC 09.08 oder unter www.wika.de.

Anschlussbelegung

6. Inbetriebnahme, Betrieb



Rundstecker M12 x 1, 4-polig

Belegung

U

+

U-

S

+

SP1

SP2

1

3

2

4

2

Rundstecker M12 x 1, 5-polig

Belegung

U

+

U-

S

+

SP1

SP2

1

3

5

4

2
