Inbetriebnahme, betrieb – WIKA T53 User Manual
Page 48
D
11178648.04 03/2010 GB/D/F/E
48
WIKA Betriebsanleitung Temperatur-Transmitter T53
Die Leitungen müssen
zwischen den Metall-
platten montiert werden.
11198991.01B

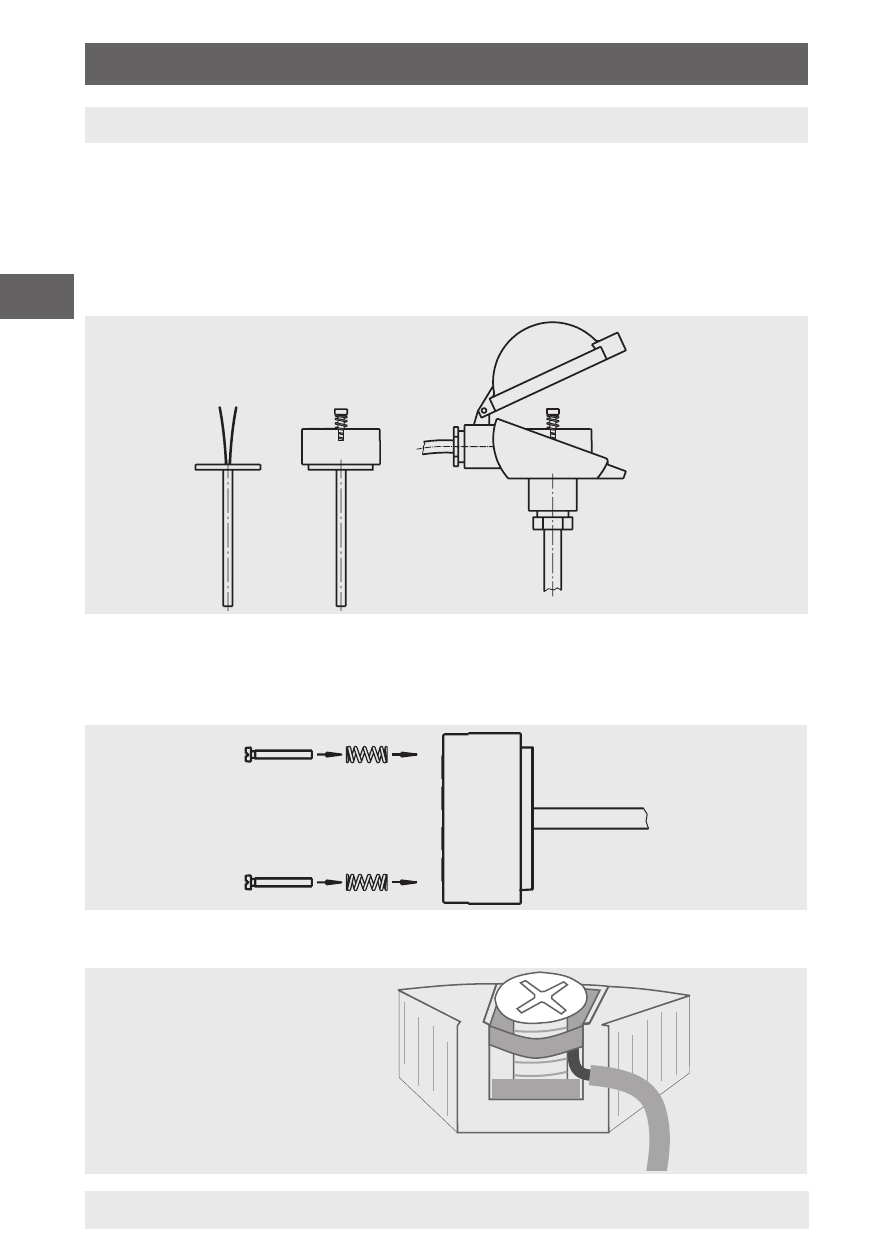

Montagebeispiel:
11198991.01A
Montage im Anschlusskopf
Messeinsatz mit montiertem Transmitter in die Schutzarmatur einste-
cken und im Anschlusskopf mit Schrauben federnd befestigen.
Montage von Fühlerleitungen
6. Inbetriebnahme, Betrieb
6.1 Montage
Die Transmitter Typ T53.10 sind vorgesehen zur Montage auf einem
Messeinsatz im DIN-Anschlusskopf der Form B. Die Anschluss-
drähte des Messeinsatzes müssen ca. 50 mm lang und isoliert
ausgeführt sein.
6. Inbetriebnahme, Betrieb
