53 WIKA mode d‘emploi transmetteur de pression différentielle, type DPGT40
14093267.01 03/2014 GB/D/F/E
6. Mise en service, fonctionnement / 7. Options et accessoires
6.3 Définition d'une tension d'alimentation
L'alimentation en tension est assurée par le biais d'une unité d'alimentation ou
d'une unité de commande qui assure la limitation d'énergie.
L'alimentation du transmetteur de pression doit être faite par un circuit électrique
limité en énergie en accord avec la Section 9.3 de UL / EN / CEI 61010-1, ou un
LPS à UL / EN / CEI 60950-1, ou Class 2 en accord avec UL1310/UL1585 (NEC
ou CEC). L'alimentation doit être capable de fonctionner au-dessus de 2.000 m
dans le cas où le transmetteur de pression serait utilisé à cette altitude.
7. Options et accessoires

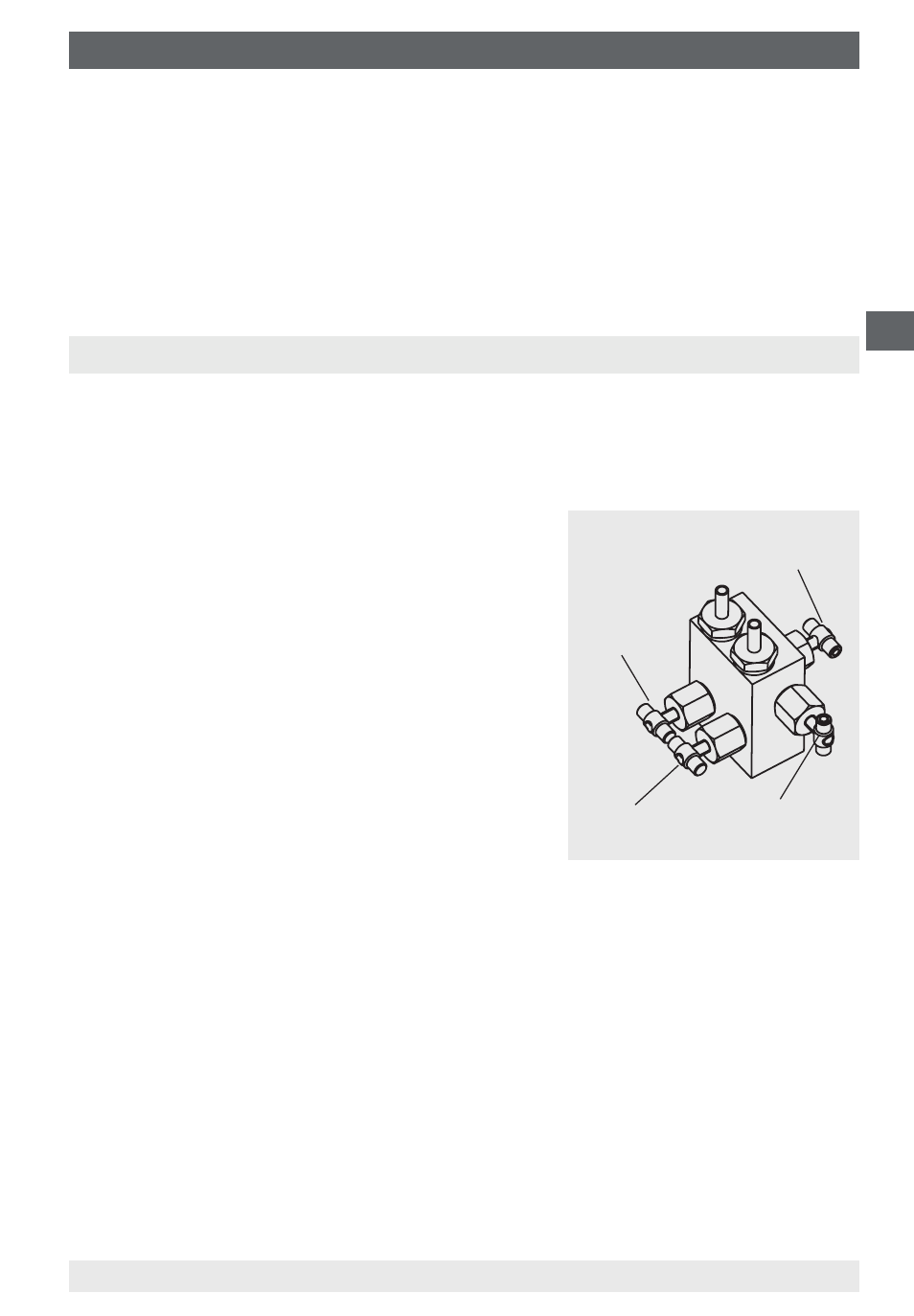

7.1 Manifold 4 voies
■ Isolation des lignes de process ⊕ et ⊖ pour retirer ou tester l'instrument de
mesure sans interrompre le fonctionnement du process en cours.
Protection de l'instrument contre une
surpression, telle que dans les tests de
pression et des conditions de fonctionnement
indéfinies (y compris la fermeture
intermittente).
■ Compensation de pression pour test du
point zéro avec des process en cours,
en évitant une surpression d'un seul
côté lors des phases de démarrage et
de fonctionnement (avec soupape de
compensation de pression ouverte).
■ Mise à l'atmosphère des lignes de mesure
avec des fluides liquides et un rinçage
des lignes de mesure pour supprimer la
contamination.
Soupape
de mise à
l'atmosphère
Soupape de
fermeture
côté ⊖
Soupape de
fermeture
côté ⊕
Soupape de
compensation de
pression
Spécifications pour la manipulation
■ Suite d'opérations à effectuer pour démarrer la mesure
1. Ouvrir la soupape de compensation de pression (tige médiane de l'aiguille de soupape)
2. Ouvrir la soupape de fermeture sur la chambre de fluide négative (⊖, soupape de
droite) et sur la chambre de fluide positive (⊕, soupape de gauche)
3. Fermer la soupape de compensation de pression
■ Suite d'opérations à effectuer pour rincer/mettre à l'atmosphère les lignes de
mesure
1. Pour démarrer : ouvrir la soupape de fermeture pour les chambres de fluide ⊕
et ⊖, ouvrir la soupape de compensation de pression et la soupape de mise à
l'atmosphère
2. Pour terminer : fermer la soupape de compensation de pression et la soupape de
mise à l'atmosphère
