F
WIKA mode d‘emploi transmetteur de pression différentielle, type DPGT40 46
14093267.01 03/2014 GB/D/F/E
3. Spécifications
Pour de plus amples spécifications, voir la plaque signalétique correspondante,
la fiche technique WIKA et la documentation de commande.
Désignation des bornes de raccordement
La distribution exacte des plots se trouve dans les dessins ci-dessous. En outre, la
distribution des plots, le signal de sortie et l'alimentation électrique sont marqués
sur la plaque signalétique du produit.

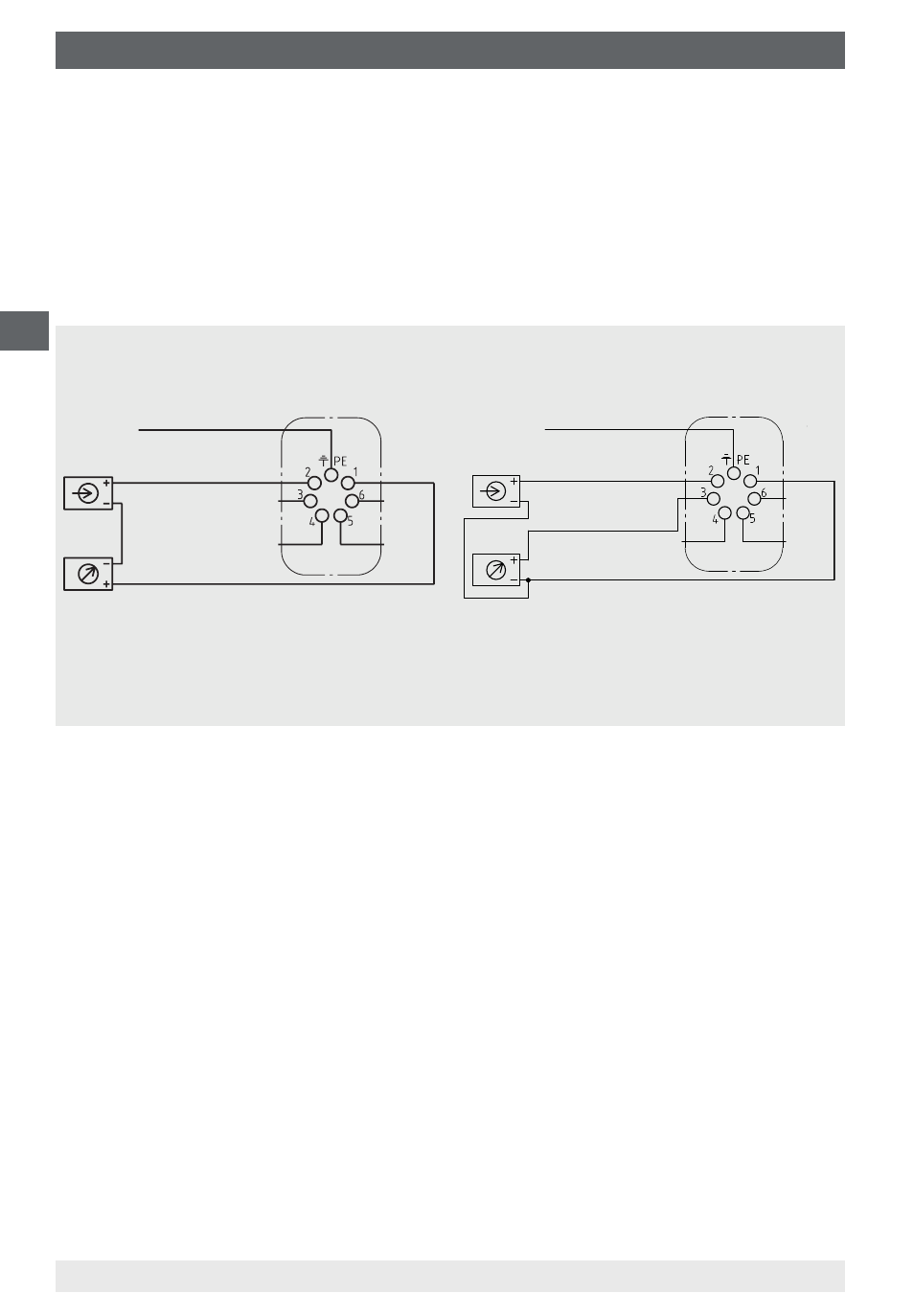

Le diagramme suivant indique la distribution standard des bornes. Pour des
versions spécifiques au client, la distribution des bornes se trouvant sur l'étiquette
du produit doit être respectée.
Système à 2 fils
4 ... 20 mA
Système à 3 fils
0 … 20 mA, 4 … 20 mA et 0 ... 10 V
Terre, reliée au
boîtier 1)
U
B
+/I+
0 V/GND
Evaluation
(affichage)
1) Ce raccordement ne doit pas être
utilisé pour une liaison équipotentielle.
L'instrument doit être intégré dans la
liaison équipotentielle via le raccord
process.
Bornes 3 et 4 : pour usage interne seulement
Bornes 5 et 6 : réinitialiser le point zéro
Evaluation
(affichage)
Alimentation Alimentation
Explication de la distribution des bornes utilisées :
U
B
+ Borne positive de l'alimentation électrique
0 V/Sig-/GND Borne négative de l'alimentation électrique et du signal de sortie
Sig+ Borne positive du signal de sortie
I+ Signal de sortie
Terre, reliée au
boîtier 1)
0 V/Sig-/GND
U
B
+
Sig+
