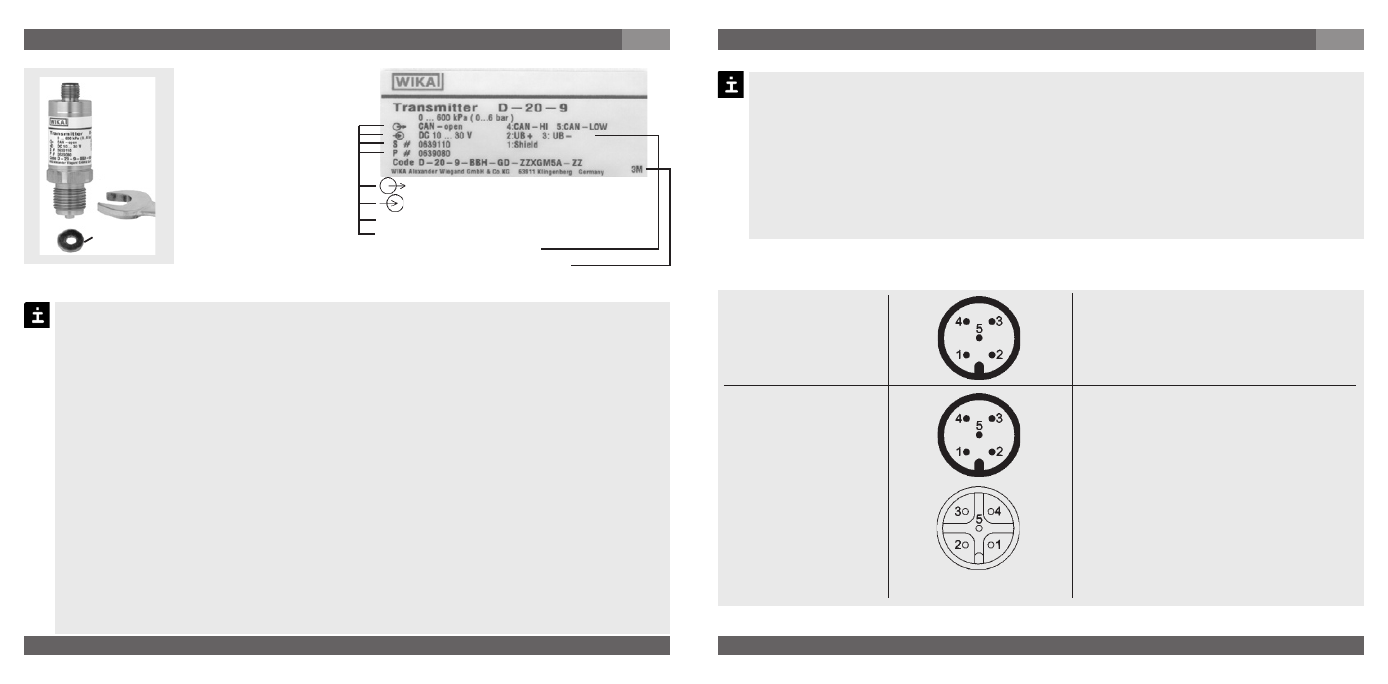

7. Inbetriebnahme, Betrieb D
Montage mechanischer Anschluss
Signal
Spannungsversorgung
Serien-Nr.
Erzeugnis-Nr.
Anschlussbelegung
Codiertes Herstelldatum
Typenschild (Beispiel)
Es gilt grundsätzlich die Seriennummer auf dem Typenschild. Befindet sich keine Seriennummer auf dem
Typenschild, so gilt die Nummer auf dem Sechskant.
Dichtung P #
Entfernen Sie die Schutzkappe erst kurz vor dem Einbau und achten Sie unbedingt
darauf, dass die Membran auch während des Einbaus nicht beschädigt wird (D-21-9).
Bei Typ D-20-9 müssen Sie eine Dichtung vorsehen; Ausnahme sind Geräte mit
selbstdichtendem Gewinde (z. B. NPT-Gewinde).
Bei Typ D-21-9 ist der Dichtring im Lieferumfang enthalten.
Hinweise zu Dichtungen entnehmen Sie bitte unserer Information “Zubehör Dich-
tungen AC 09.08” im Gesamtkatalog Druck- und Temperaturmesstechnik oder
unserer Internet-Seite unter www.wika.de.
Achten Sie bei der Montage auf saubere und unbeschädigte Dichtflächen am Gerät
und Messstelle.
Schrauben Sie das Gerät nur über die Schlüsselflächen mit einem geeigneten Werk-
zeug und dem vorgeschriebenen Drehmoment ein bzw. aus. Das richtige Drehmo-
ment ist abhängig von der Dimension des Druckanschlusses sowie der verwendeten
Dichtung (Form/Werkstoff). Verwenden Sie zum Ein- bzw. Ausschrauben nicht das
Gehäuse als Angriffsfläche.
Beachten Sie beim Einschrauben, dass die Gewindegänge nicht verkantet werden.
Angaben zu Einschraublöchern und Einschweißstutzen entnehmen Sie bitte unserer
Technischen Information IN 00.14 unter www.wika.de -Service







S #
7. Inbetriebnahme, Betrieb D
Montage elektrischer Anschluss
Erden Sie das Gerät über den Druckanschluss.
Betreiben Sie den Druckmessumformer mit geschirmter Leitung und erden Sie den
Schirm auf mindestens einer Leitungsseite.
Verwenden Sie ausschließlich Stromquellen, die eine sichere elektrische Trennung
der Betriebsspannung nach IEC/DIN EN 60204-1 gewährleisten. Berücksichtigen Sie
zusätzlich die allgemeinen Anforderungen an PELV-Stromkreise gemäß
IEC/DIN EN 60204-1.
Schutzart IP nach IEC 60 529 (Die angegebenen Schutzarten gelten nur im gesteckten
Zustand mit Leitungsteckern (Buchsen) entsprechender Schutzart).




PIN-Belegung der Anschlüsse gemäß CiA-DR 0-1
Mit integriertem Y-Stück
Rundsteckverbinder
M 12x1, 5-polig, male
Rundsteckverbinder
M 12x1, 5-polig, female
Rundsteckverbinder
M 12x1, 5-polig, male
IP 67
Bestellcode: M5
1 – Schirm
2 – UB+ (CAN V+)
3 – UB- (CAN GND)
4 – Bus-Signal CAN-High
5 – Bus-Signal CAN-Low
1 – Schirm
2 – UB+ (CAN V+)
3 – UB- (CAN GND)
4 – Bus-Signal CAN-High
5 – Bus-Signal CAN-Low
1 – Schirm
2 – UB+ (CAN V+)
3 – UB- (CAN GND)
4 – Bus-Signal CAN-High
5 – Bus-Signal CAN-Low
IP 67
Bestellcode: 2M
