FDG−...
Festo FDG−... 0612a Svenska
59
Du kan vid underhåll endast nå smörjnipplarna med rekommenderad smörjĆ
pistol om minimiavståndet följs.
Typ
FDG−18
FDG−25
FDG−32
FDG−40
FDG−50
FDG−63
a
min
20 mm
27 mm
Bild 14
Vid varianter med större montageyta p.g.a. längre eller extra åkvagn:
S
Se till att dämpningselement är monterade i båda ändlägen.
Se till att stötdämpare eller nödbuffertar inte slår an hårt mot åkvagnens utĆ
stående konturer i de mekaniska ändlägena.
Dämpningselementen måste vara av samma sort och monteras i samma posiĆ
tion på den drivande och passiva linjärenheten för att garantera dragspänĆ
ningsfri inbromsning i de mekaniska ändlägena (exempel: på båda axlar nödĆ
buffertar eller på båda axlar stötdämpare).

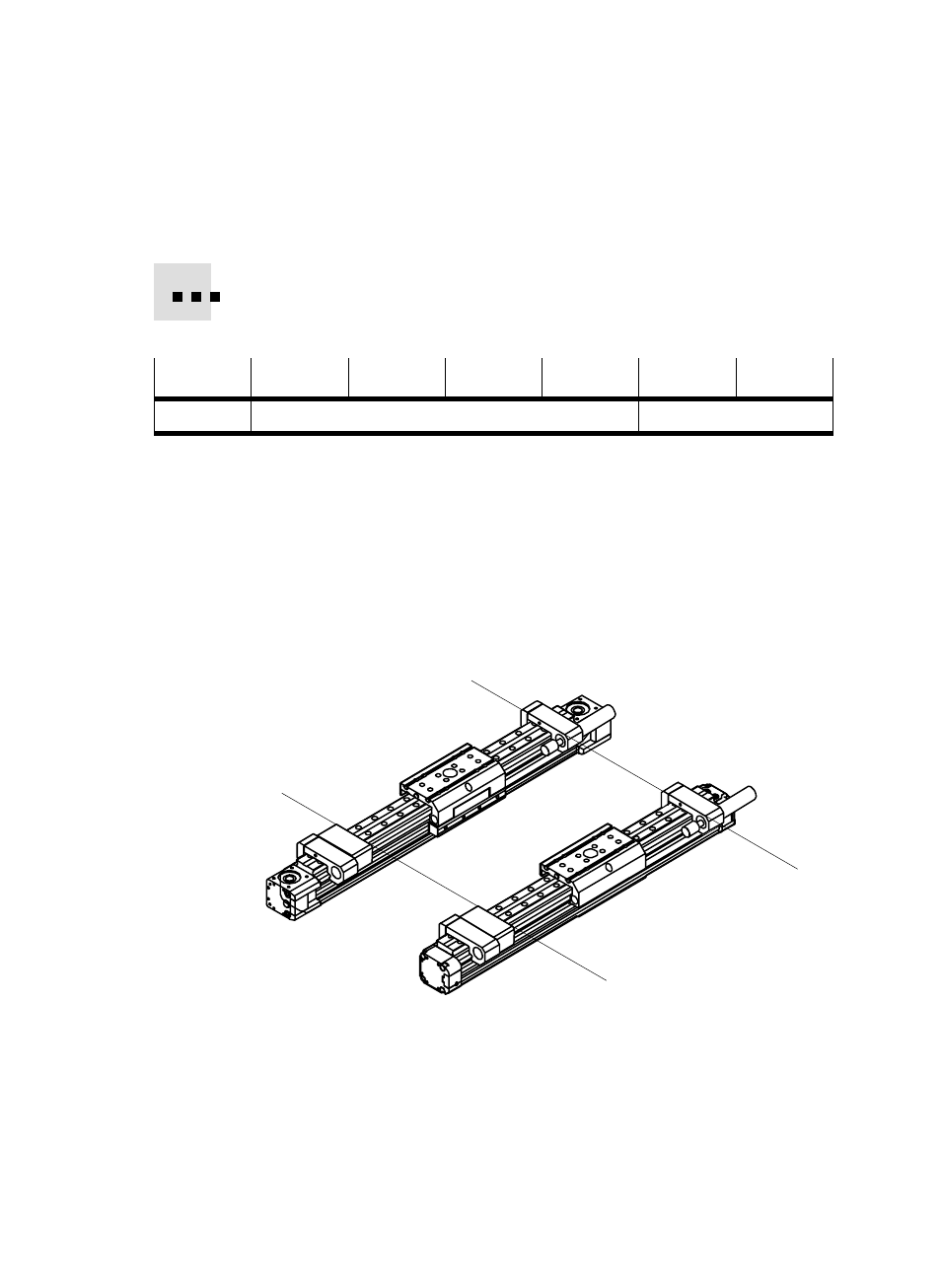

Bild 15
S
Skjut den tvärförbindelsen över hela slglängden från ett ändläge till det andra.
Då positioneras linjärenheten utan dragspänning i förhållande till den drivande
linjärenheten.
S
Skruva fast fästskruvarna (se bild 7: Q) på linjärenheten.
