FDG−...
Festo FDG−... 0612a Italiano
47
500
1000
1500
2000
2500
3000
FDG–25
FDG–32
FDG–40
FDG–18
100
1000
10000
10
1
l [mm]
F
[N
]
100000
FDG–50
FDG–63

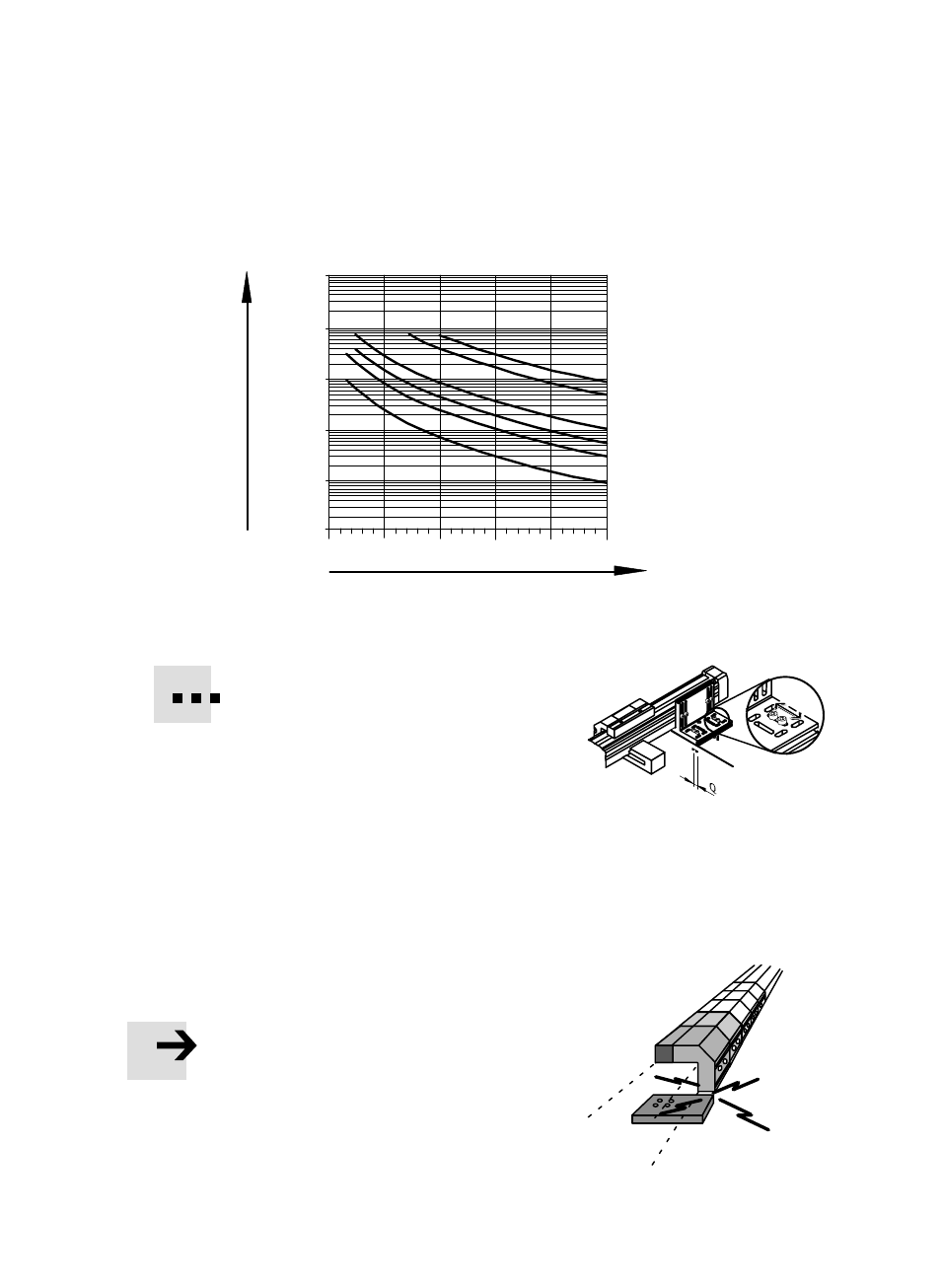

Fig. 6
Per il montaggio dei kit di fissaggio o dei
supporti centrali sull’FDG−... fare riferimento
al disegno a fianco.
Per il fissaggio si possono montare anche i
tasselli scorrevoli nelle scanalature profilate.
Utilizzo dell’FDG−... accoppiato a un asse motore DGE−... o DGP(L)−... :
S
Montare i supporti dell’asse motore con lo stesso interasse scelto
per l’FDG−... .
In questo modo si esclude la possibilità di sollecitazioni meccaniche
dovute alla presenza di flessioni disuguali.
Montaggio degli elementi di fissaggio
S
Verificare quanto segue:
Il kit di fissaggio per assi e il supporto
centrale devono trovarsi al di fuori
dell’area di collisione del cursore.
УУУ
УУУ
Fig. 7: Q = Gioco per fissaggio
trasversale
Fig. 8
