Si se observa la mínima distancia, podrá alcanzarse la boquilla de lubricaĆ
ción para el servicio con la pistola de engrase a presión recomendada.
Típ. FDG−18 FDG−25 FDG−32 FDG−40 FDG−50 FDG−63
a
mín
20 mm 27 mm
Fig. 14
Variantes con superficie de apoyo mayor debido a una corredera más larga o adiĆ
cional:
S Verificar si hay elementos de amortiguación en ambas posiciones finales.
Puede evitarse que las correderas golpeen duro contra las posiciones finales si
se utilizan amortiguadores o topes de emergencia.
Una frenada regular en las posiciones finales mecánicas exige disponer eleĆ
mentos de amortiguación del mismo tipo en la misma posición en el eje de
guía y en el eje de accionamiento (ejemplo: topes elásticos en ambos lados o
amortiguadores en ambos lados).

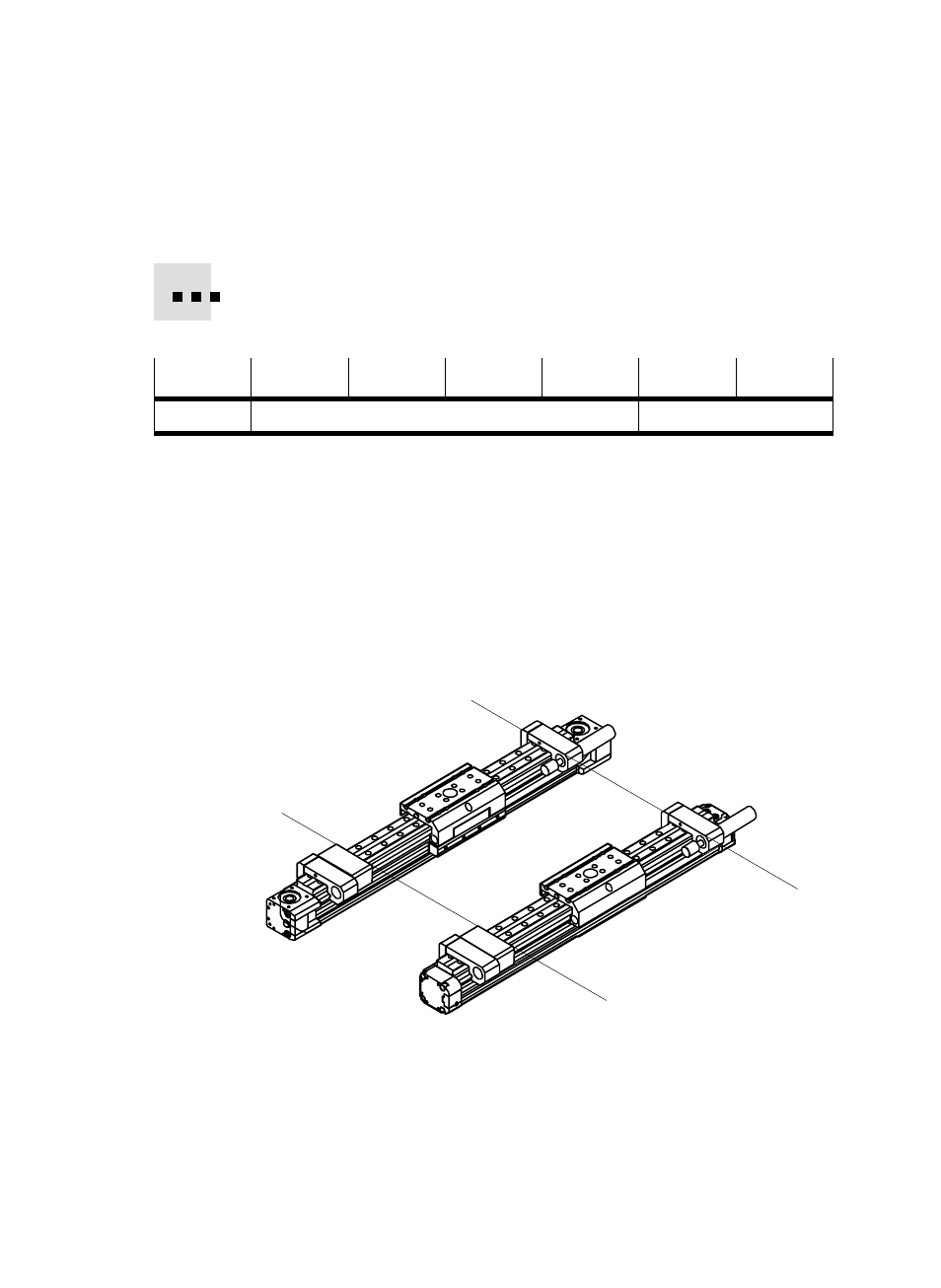

Fig. 15
S Empujar la conexión diagonal a lo largo de toda la carrera desde una posición
final a la otra.
Entonces el eje de guía puede posicionarse libre de tensión en relación con el
eje accionado.
S Ahora apretar los tornillos de fijación (ver Fig. 7: Q) del eje de guía.
