SLG−Z−...
Festo SLG−Z−... 0512a Svenska
81
1. Sväng in anslagsarmen på SLG−Z−... för hand.
2. Skjut linjärenhetens åkvagn för hand i det
ändläge som mellanläget ska anköras ifrån.
3. Pålufta mellanlägesmodul SLG−Z−... enligt
följande:
ć Först samtidig påluftning av båda siĆ
dor. På så sätt rör sig anslagsarmen
något, tills den nått en jämviktspunkt.
ć Avlufta sedan cylinderkammaren för
utkört ändläge (A på Bild 23). DärigeĆ
nom trycks anslagsarmen i inkört
ändläge.
4. Pålufta linjärenheten (t ex SLG−...), så att
det ankörda ändläget under punkt 2 bibehålls.
5. Gör en provkörning enligt linjärenhetens bruksanvisning med låg taktfrekvens
och låg anslagshastighet.
6. Accelerera arbetslasten stegvis, tills driftshastigheten nås.
Driftshastigheten framgår av beräkningen för din applikation.
Linjärenhetens åkvagn får därvid inte slå an hårt mot mellanlägesmodul
SLG−Z−... .

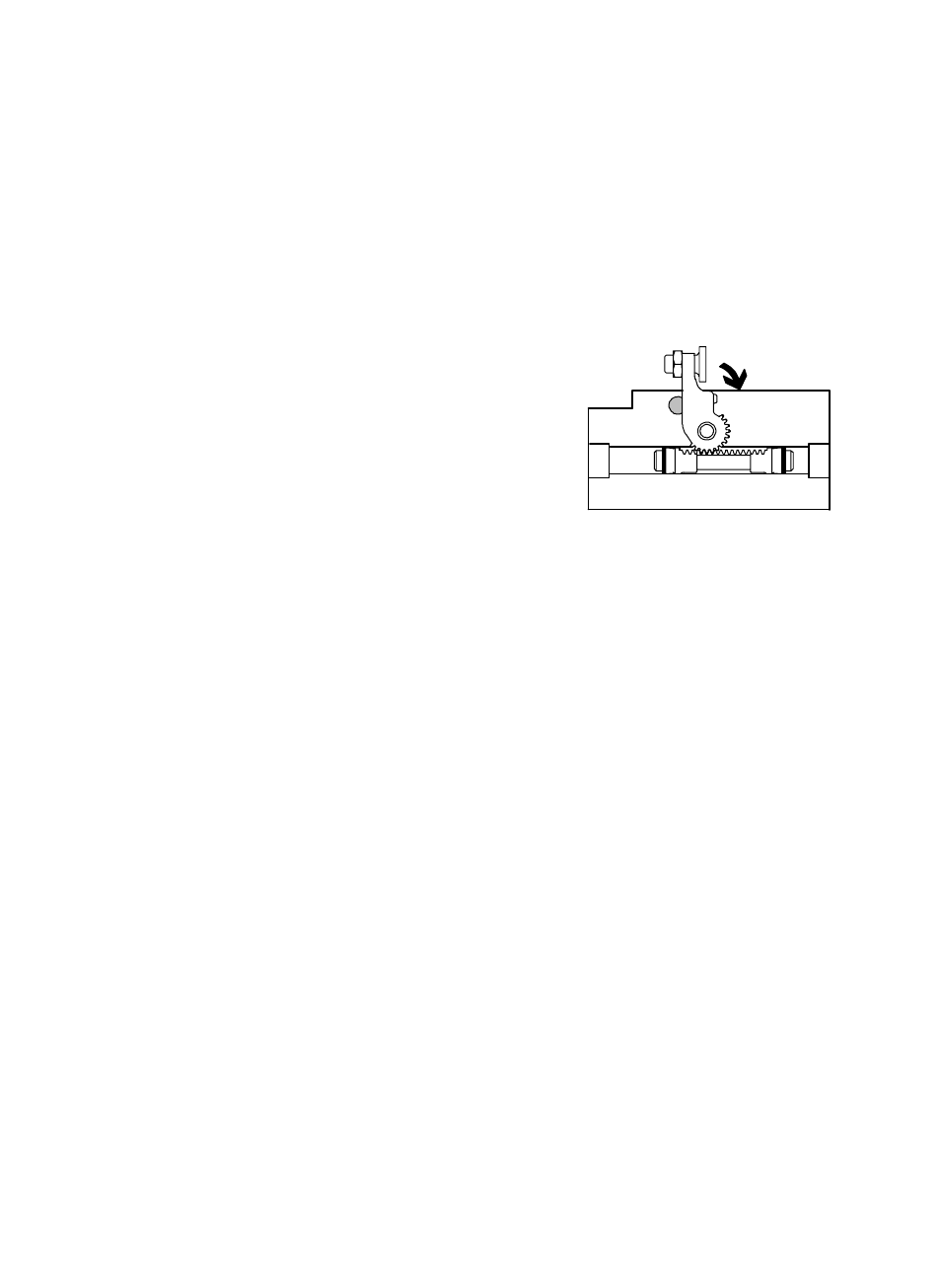

Bild 23
A
