SLG−Z−...
Festo SLG−Z−... 0512a Deutsch
8
Typ SLG−Z−8−... SLG−Z−12−... SLG−Z−18−...
Anziehdrehmoment
Ĉ Dämpferhalter
Ĉ Befestigungsschiene
Ĉ Zwischenpositionsmodul
2,9 Nm
1,2 Nm
0,76 Nm 2,9 Nm
1,2 Nm
0,76 Nm 5,9 Nm
2,9 Nm
1,2 Nm

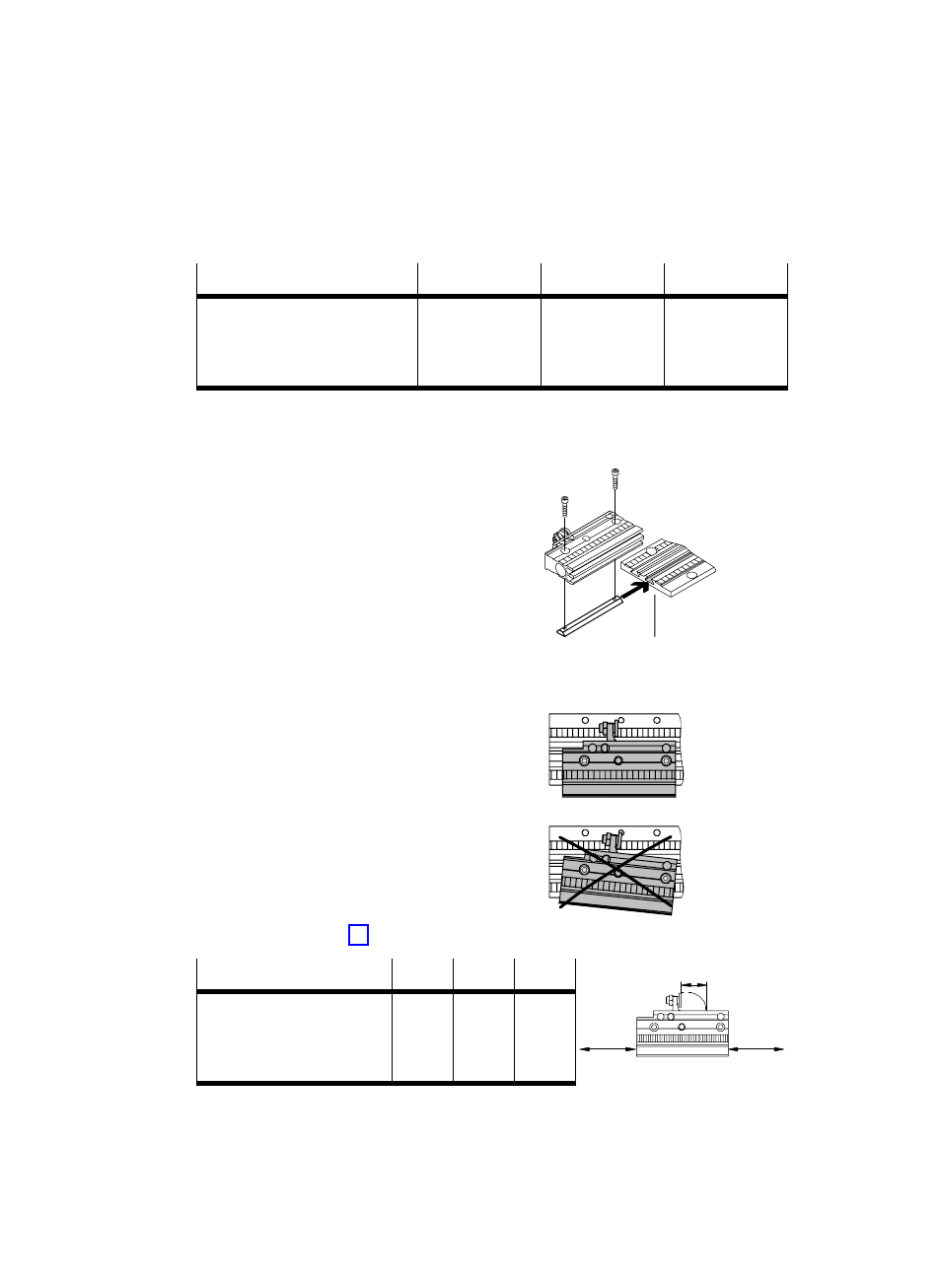

Bild 14
S Befestigen Sie das Zwischenstellungsmodul Typ SLG−Z−... wie folgt:
1. Den Nutenstein in die Nut (E) der Befesti−
gungsschiene einschieben und die zwei
Befestigungsschrauben durch das MittelĆ
stellungsmodul in die Nutensteine eindreĆ
hen. Das Mittelstellungsmodul SLG−Z−...
soll dann noch verschiebbar sein.
2. Schlitten des drucklosen Linearantriebs
(z. B. Schlitteneinheit Typ SLG−...) von
Hand in die Zwischenposition schieben.
3. Zwischenpositionsmodul in Anschlags−
richtung ausrichten und im Zahnprofil der
Befestigungsschiene platzieren (Anschlag
von links und rechts möglich). Die PosiĆ
tion des Anschlagelements zur MittelstelĆ
lung kann in der Folge noch um ± 0,75 mm
nachjustiert werden.
Dabei ist der zulässige Mindestabstand X
1
zum Einschwenken des Anschlaghebels
und für die pneumatischen Anschlüsse X
2
einzuhalten (siehe Bild 17).
SLG−Z−... 8−... 12−... 18−...
Mindestabstand
Ĉ zum Einschwenken des
Anschlaghebels X
1
Ĉ für die Verschraubung X
2
23 mm
16 mm 23 mm
16 mm 31 mm
16 mm
Bild 17
Bild 15
(E)
Bild 16
x
2
x
2
x
1
