SLG−Z−...
Festo SLG−Z−... 0512a Italiano
63

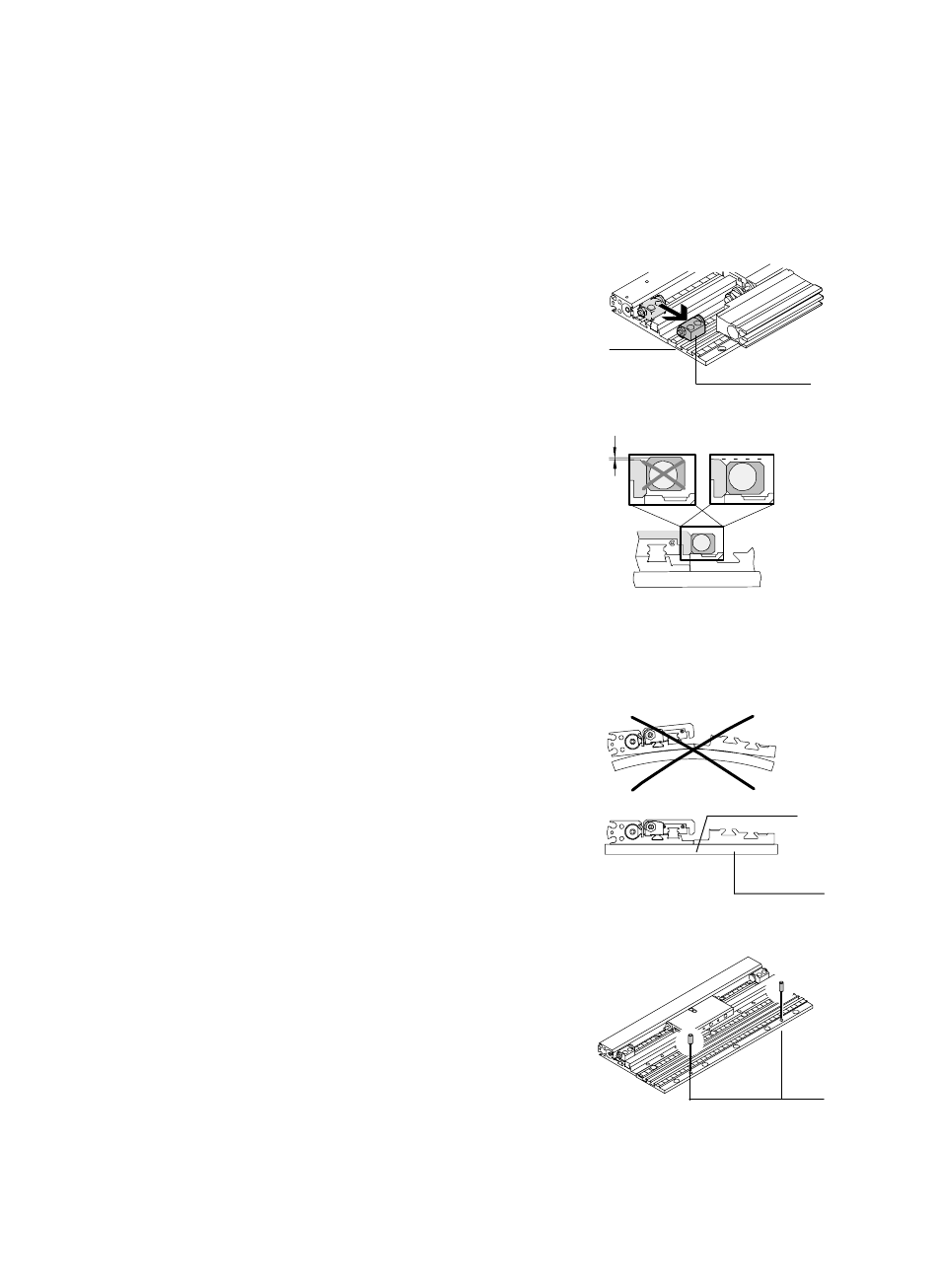

Procedere quindi a smontare i due arresti
di fine corsa (A) dell’SLG−... , rimontandoli
alla stessa altezza nella scanalatura (B)
della guida di fissaggio.
2. Fissare il supporto dell’ammortizzatore
sul cursore dell’attuatore lineare (ad es.
tipo SLG−...) servendosi dei perni di cenĆ
tratura e della vite di fissaggio in dotaĆ
zione.
In questa fase occorre verificare che i
componenti siano orientati correttamente.
Se il gruppo è installato correttamente, il
supporto dell’ammortizzatore immediataĆ
mente sotto il profilo inferiore del cursore
dell’SLG−... (v. Fig. 11).
S
Per il montaggio della guida di fissaggio
SLG−S−... procedere come segue:
Accostare la guida di fissaggio SLG−S−...
alla fiancata del profilo (C), agire sulle
spine di registro (D) per regolarne la posiĆ
zione e fissarla applicando viti a tutti i fori
di fissaggio. La superficie di fissaggio
deve essere piana (vedere le istruzioni
d’uso dell’SLG−...).
Nella seguente tabella sono riportati i
valori di coppia di serraggio da applicare:
Fig. 10
(A)
(B)
Fig. 11
d
Fig. 12
(C)
SLG−S−...
Fig. 13
(D)
