SLG−Z−...
Festo SLG−Z−... 0512a Français
49
Ensuite, il faut démonter les deux butées
de fin de course (A) du SLG−... et les monĆ
ter à nouveau à la même hauteur dans la
rainure (B) du rail de fixation.
2. Fixer le support d’amortisseur sur le chaĆ
riot de l’entraînement linéaire (p. ex. type
SLG−...) à l’aide les plots de centrage et la
vis de fixation se trouvant dans les fourniĆ
tures.
Il faut alors veiller à la bonne orientation
du support. Lorsqu’il est monté correcteĆ
ment, le support d’amortisseur se trouve
sous le chant du chariot SLG−... (voir
Fig. 11).
S Monter le rail de fixation de type SLG−S−...
de la manière suivante :
Placer le rail de fixation de type SLG−S−...
contre le chant du profilé (C), le positionĆ
ner avec les goujons d’assemblage (D) et
le fixer dans les trous de fixation en serĆ
rant les vis. La surface d’appui doit être
plane (voir notice d’utilisation SLG−...).
Les couples de serrage sont indiqués dans
le tableau ci−dessous :

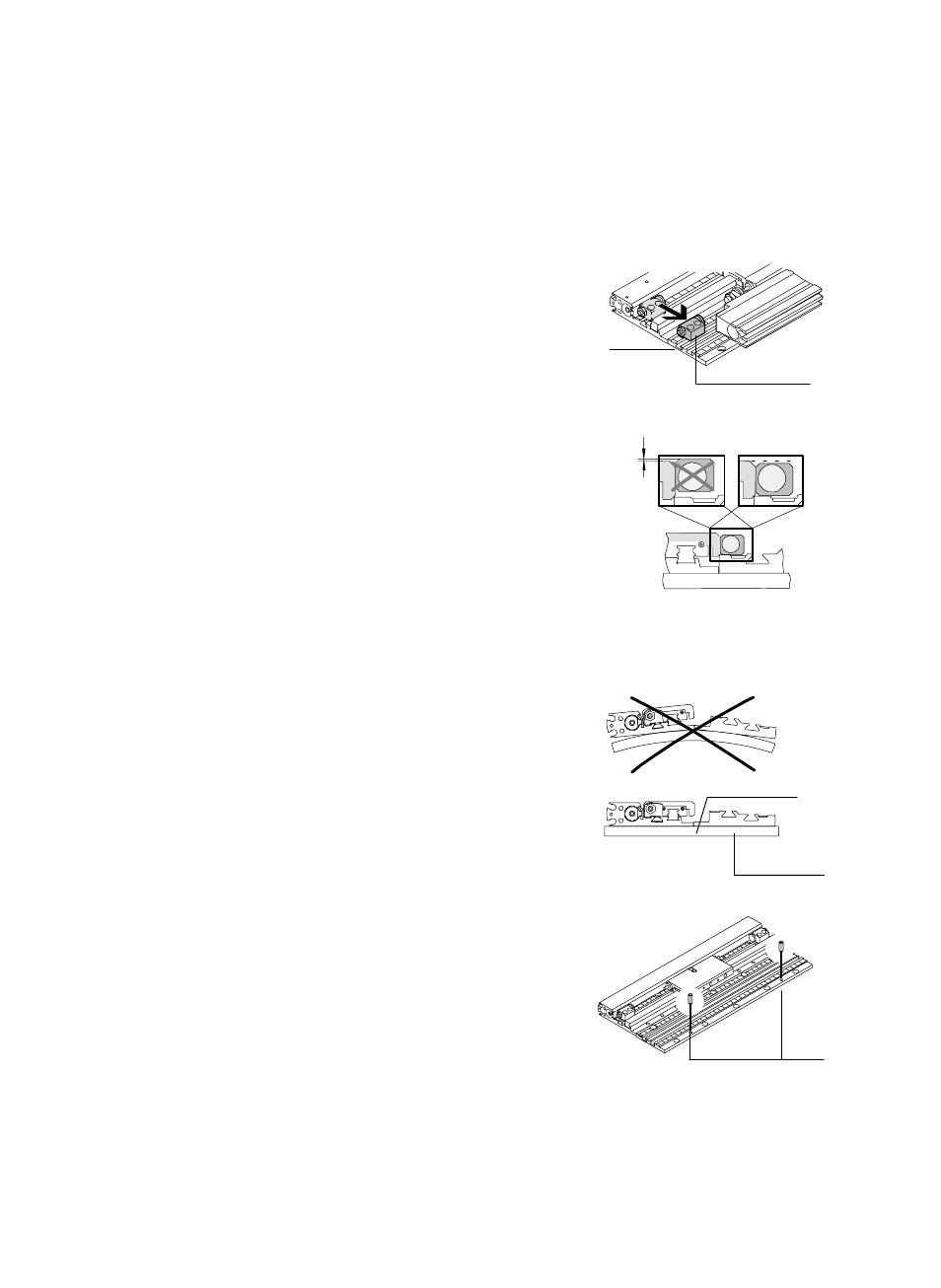

Fig. 10
(A)
(B)
Fig. 11
d
Fig. 12
(C)
SLG−S−...
Fig. 13
(D)
