SLG−Z−...
Festo SLG−Z−... 0512a Français
48

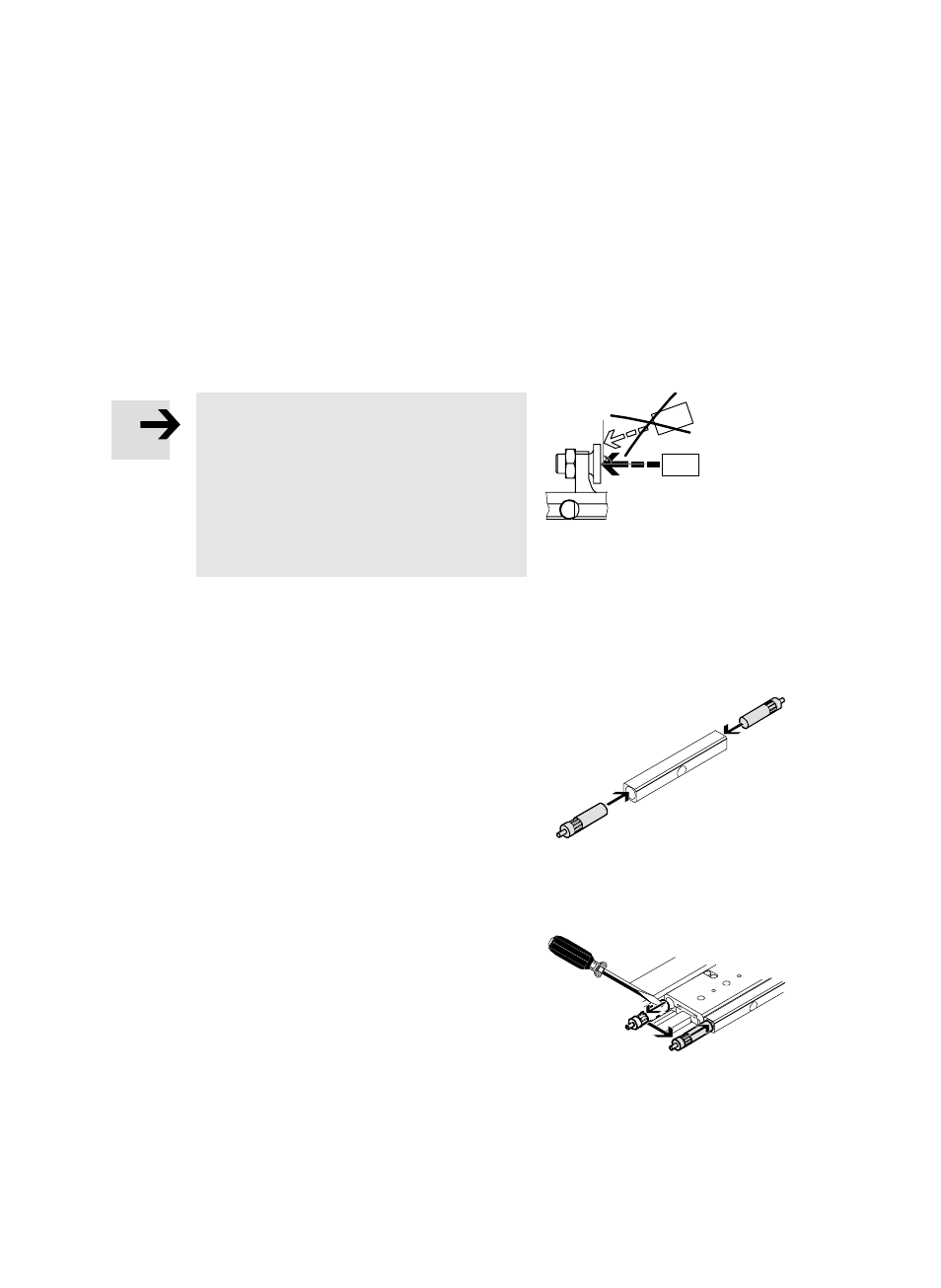

4 Montage
Montage mécanique
Note
Des masses arrivant de manière oblique
entraînent la destruction de l’élément de
butée.
S’assurer que l’énergie d’amortissement
est toujours exercée à la perpendiculaire,
et si possible au centre du disque de
butée
6.
S Visser respectivement un raccord fileté
(voir Accessoires) dans le filetage
1.
S Monter le support d’amortisseur SLG−D−...
de la manière suivante :
1. Placer les éléments d’amortissement
(amortisseur ou tampon en caoutchouc)
dans le support d’amortisseur.
En cas de rééquipement d’un chariot de
type SLG−... existant, il est possible d’utiliĆ
ser les amortisseurs du chariot. Il suffit
alors de les retirer en faisant levier à l’aide
d’un tournevis et de les placer dans le
support d’amortisseur (voir Fig. 9).
Fig. 7
m
m
Fig. 8
Fig. 9
