4.2 Alarme
Der Video-Umschalter besitzt eine Alarmsteckbuchse DB15, an die 4 - 8 (je nach Modell SM42A /
SM82A) Alarmkontakte ("Alarmeingänge") angelegt werden können, einen für jeden Videoeingang des
Videogerätes.
Bei der Auslösung eines Alarm geschieht folgendes:
• Die Tastaturen, welche die Anzeige des Alarmstatus gestatten, aktivieren auf Wunsch einen Warnsummer.
Bei Bedarf weist eine Meldung auf dem Display oder eine blinkende Leuchtdiode auf den Alarmzustand hin
(dies hängt von den Eigenschaften und der Konfiguration der einzelnen Tastatur ab).
• Jeder zur Erkennung freigeschaltete Ausgang zeigt das Videosignal, das dem zeitlich zuletzt erkannten
Alarm entspricht; ist ein Ausgang nicht für die Erkennung des Alarmstatus freigeschaltet, wird er nicht auf
dem Bildschirm gezeigt.
• Das Alarmrelais (Hilfskontakt) wird geschlossen und ein Warnsummer im Innern des Video-Umschalters in
Gang gesetzt, falls die Konfiguration des Alarmkontaktes dies vorsieht.
• Dem Identifikationstext des Eingang wird die Meldung “ALARM” hinzugesetzt.
Ein Alarmzustand wird intern gespeichert und geht auch bei einem zeitweiligen Stromausfall des Video-
Umschalters nicht verloren. Achtung! Bei der Alarmkonfiguration gilt besondere Vorsicht, weil eine fehlerhafte
Einstellung zu schwer identifizierbaren Betriebsstörungen führen kann.
4.2.1 Alarmkonta kttypen
Jeder einzelne Alarm kann folgendermaßen definiert sein:
• Schließer (Arbeitskontakt): Der Alarmstatus wird erkannt, wenn der Alarmkontakt mit dem Common-Kontakt
kurzgeschlossen wird
• Öffner (Ruhekontakt): Der Alarmstatus wird erkannt, wenn die Verbindung zwischen dem Alarm- und dem
Commonkontakt unterbrochen wird.
• Nicht benutzt: Der Alarmkontakt wird ignoriert.
Achtung! Die Anschlußstifte, die mit keinem Alarmkontakt verbunden werden, müssen als NICHT BENUTZT
konfiguriert werden.

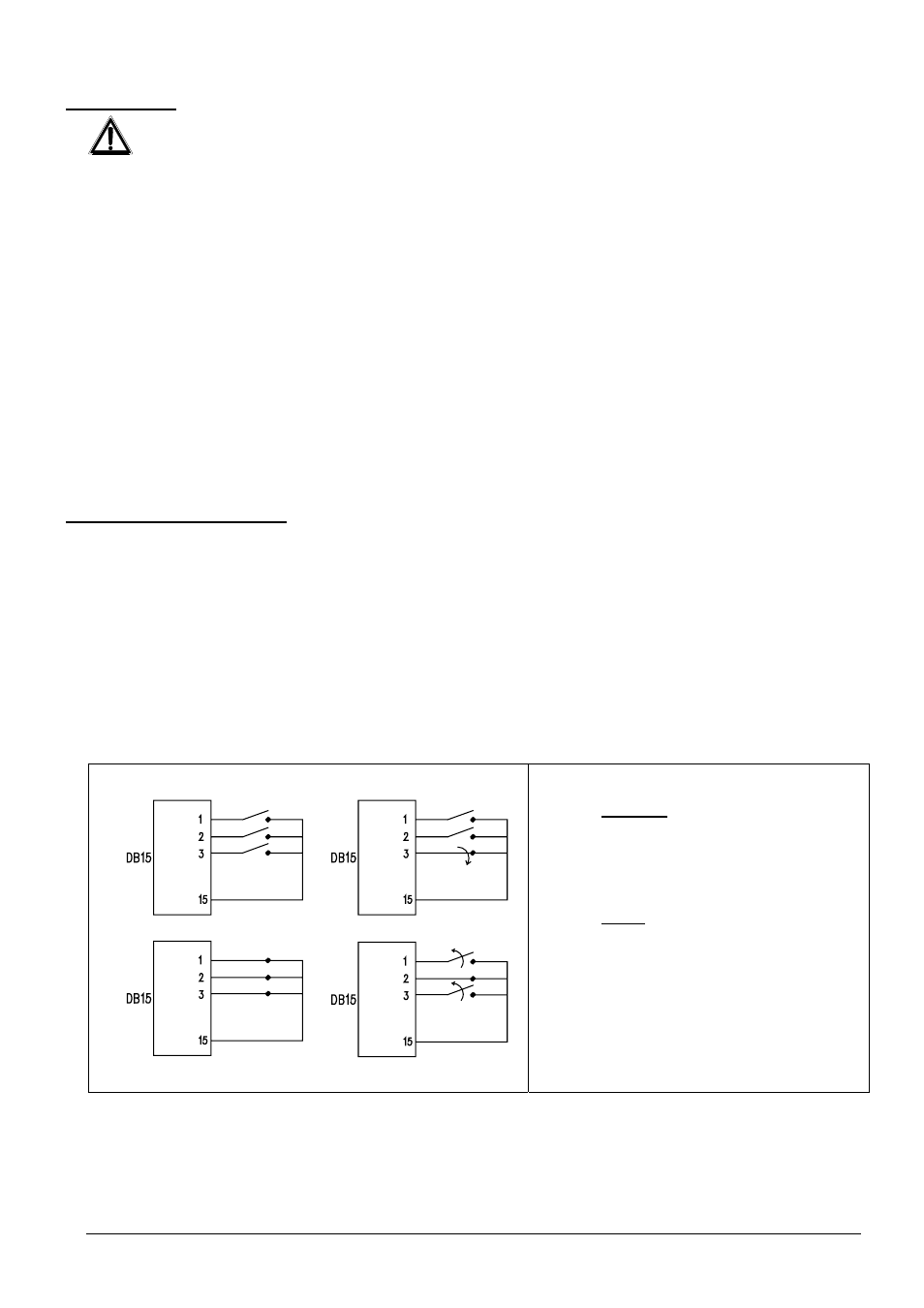

Am folgenden Beispiel ist nachvollziehbar, wie die Alarmkontakte funktionieren:
Alarm-Schließer: Die Kontakte sind vom
Common Alarmkontakt getrennt. Bei
Schließen des Kontaktes wird die
Erkennung des Alarms Nummer 3 aktiviert.
Alarm-Öffner: Die Kontakte sind mit dem
Common Alarmkontakt verbunden (Stift 9).
Bei Öffnen der Verbindung wird die
Erkennung der Alarme Nummer 1 und 3
aktiviert. Diese Konfiguration gestattet es,
auch eine Unterbrechung des
Verbindungskabels zwischen Sensor und
Umschalter als Alarmstatus zu erkennen.
