DE - D
eutsch - B
edienungslanleitung
6
9.4 Umgebung
Für innere / äußere Installationen
Betriebstemperatur: -25°C / +60°C
9.5 Zertifizierungen
IP66 gemäß EN60529
9 Technische Daten
9.1 Allgemeines
Gehause aus Aluminiumdruckguß
Pulverlackierung mit Epoxy
9.2 Mechanik
Abmessungen:
290x255x90mm
Einheitsgewicht: 6kg
9.3 Elektrik
IN 120Vac, 50/60Hz - OUT 24Vdc, 8A
Verbrauch: 200W (Speisung von zwei Scheinwerfer mit
Höchstleistung)
Integrierte Fotozelle für automatik Ein- und Ausschalten
Maße Eingangskabel: AWG 12-14
Maße Signalkabel: AWG 20-26

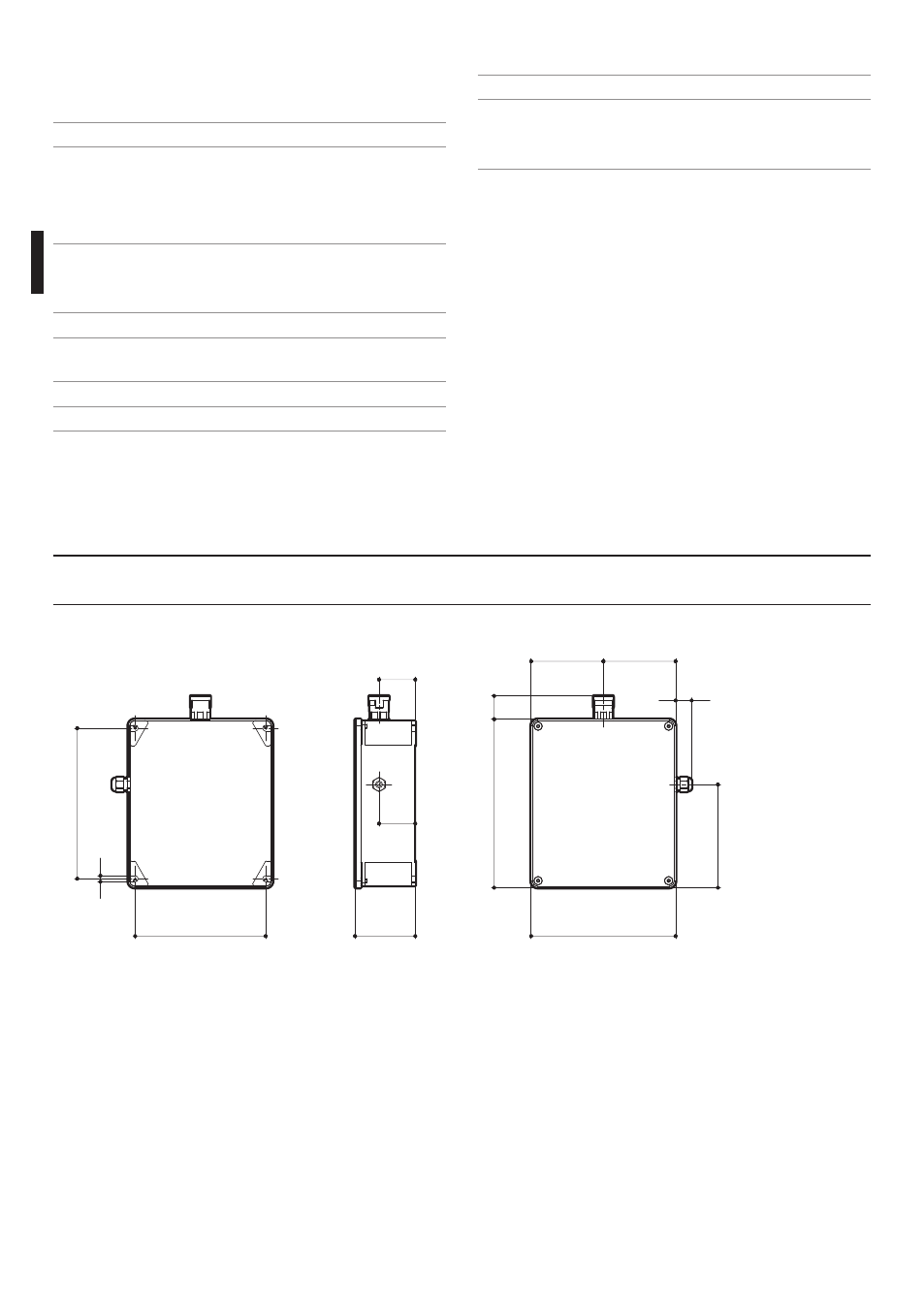

10 Technische Zeichnungen
j
Maßangabe in Millimeter.
196
90.5
54.5
108.5
217
226
253
155
35
9
54.5
108.5
24
Fig. 17
UPTIRPS120
