FR - F
rançais - M
anuel d'instruc
tions
6
9.4 Environnement
Intérieur / Extérieur
Température d’utilisation: -25°C / +60°C
9.5 En conformité avec
IP66 selon EN60529

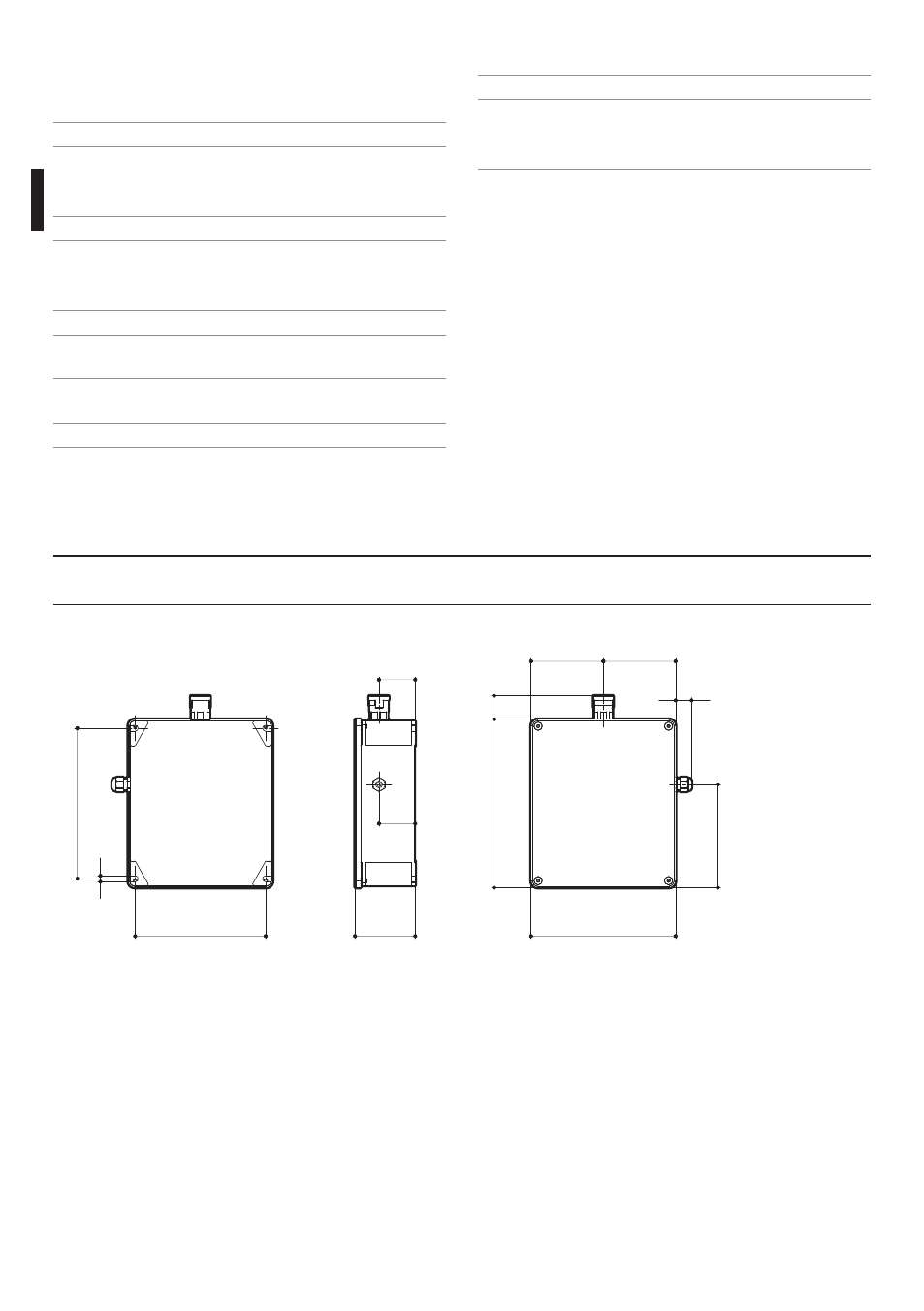

10 Dessins techniques
j
Les valeurs sont entendues en millimètres.
196
90.5
54.5
108.5
217
226
253
155
35
9
54.5
108.5
24
Fig. 17
UPTIRPS120
9 Données techniques
9.1 Généralités
Boite en en fonte d’aluminium
Vernissage avec poudres époxy
9.2 Mécanique
Dimensions: 290x255x90mm
Poids net: 6kg
9.3 Électrique
IN 120Vac, 50/60Hz - OUT 24Vdc, 8A
Consommation: 200W (alimentation de deux phares à la
puissance max.)
Photocellule integrée pour allumage/coupure
automatique
Dimensions câbles d’entrée: AWG 12-14
Dimensions câbles de signalisation: AWG 20-26
