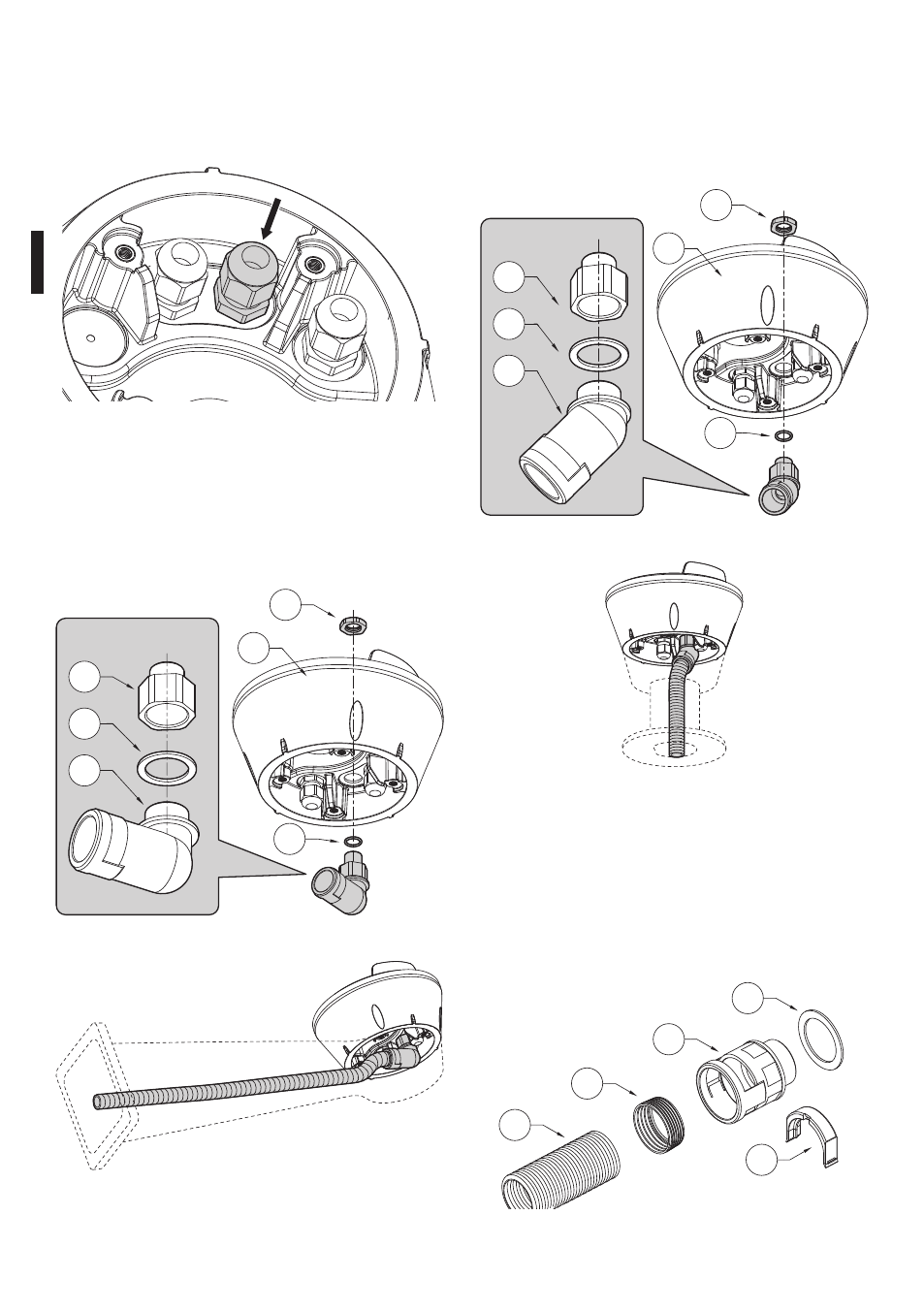

6.1.2.2 Ausführung mit säulenförmiger
Halterung (optional)
Die 45-Grad-Verbindung (01) mit der Verbindung (02)
mit Dichtung (03) zusammenbauen und am Unterbau
(06) mit der Dichtung (04) und der Mutter (05) der
zuvor abgebauten Kabelschelle befestigen.
03
02
01
05
06
04
Fig. 10
Fig. 11
6.1.3 Montage Ummantelung
01. Wellrohr
02. Rohrdichtung
03. Anschlussarmatur
04. Oval-Sperre
05. Dichtung
01
03
02
04
01
Fig. 12
6.1.2 Auswechseln der Kabelschelle
Die angezeigte Kabelschelle abbauen, um sie durch
die entsprechenden Verbindung auszuwechseln;
darauf achten, dass die Befestigungsmutter nicht
beschädigt wird.
Fig. 07
6.1.2.1 Ausführung mit bügel (optional)
Das 90-Grad- Anschluss-Stück (01) am Anschluss-
Stück (03) mit der Dichtung (02) zusammenbauen
und am Unterbau (06) mit der Dichtung (04) und
der Mutter (05) der zuvor abgebauten Kabelschelle
befestigen.
03
04
05
02
01
06
Fig. 08
Fig. 09
