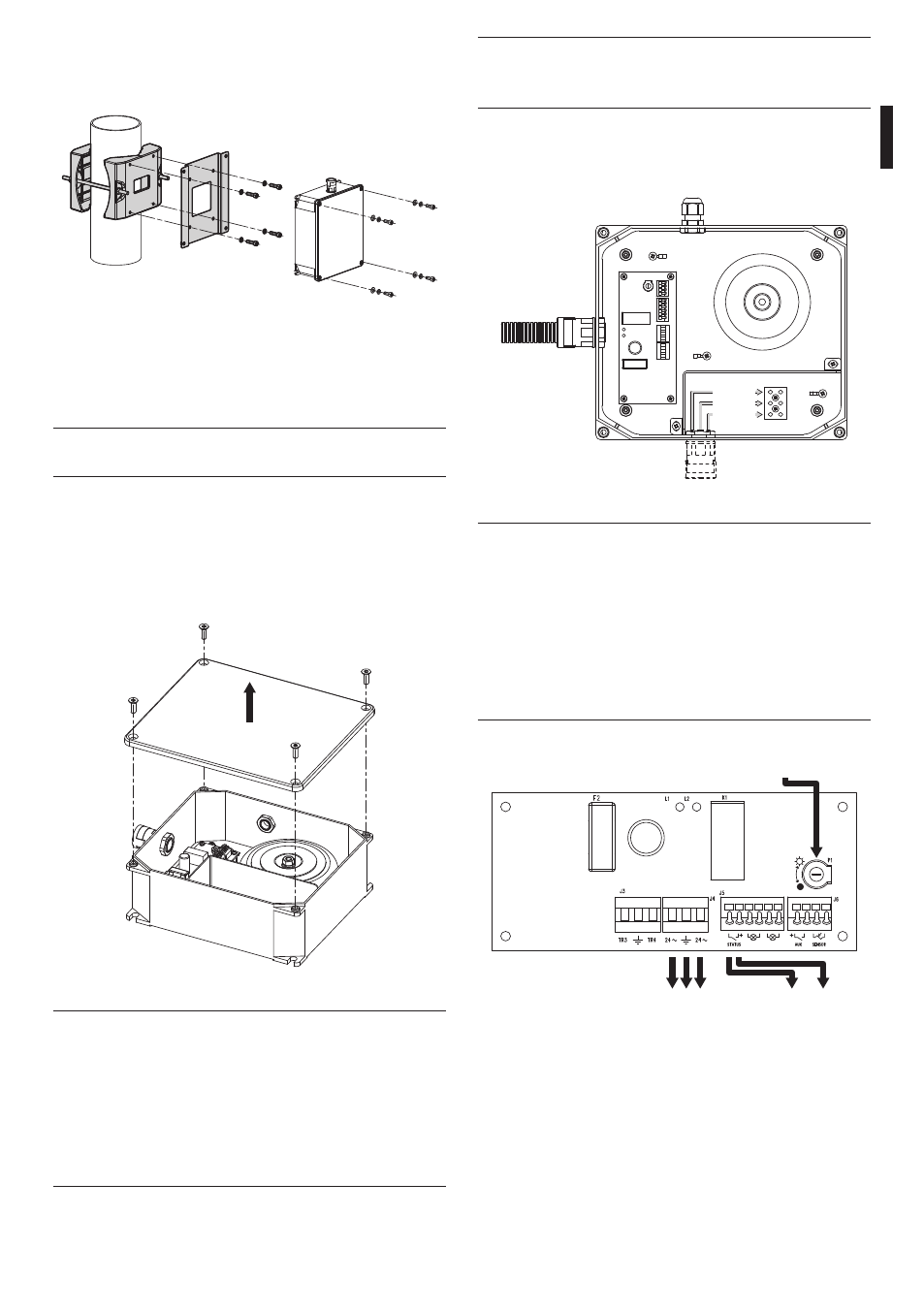

IT - I
taliano - M
anuale di istruzioni
3
g Eseguire le operazioni di connessione della
base, soltanto in assenza di alimentazione e
con dispositivo di sezionamento aperto.
Collegare i cavi di alimentazione alla rete elettrica,
secondo quanto indicato in figura. Utilizzare cavi con
sezione pari ad almeno 2mm² (AWG 14).
a
Linea
Linea
Fig. 05
h Il cavo di terra deve essere più lungo
degli altri due di circa 10mm per
prevenirne il distacco accidentale a
causa dello stiramento del cavo. Il cavo di
alimentazione deve essere coperto con
la guaina siliconica (01) presente nella
dotazione e fissata con l’apposita fascetta
(02). Inoltre tutti i cavi di segnale devono
essere raggruppati con una fascetta (03).
J4 -Uscita alimentazione
brandeggio
J5 - Stato
Day/Night
Trimmer di regolazione
della sensibilità
Fig. 6
Collegare l’uscita DAY/NIGHT identificata
dall’indicazione STATUS sul connettore J5,
all’ingresso LNO del brandeggio. Collegare l’uscita
di alimentazione 24V(J4) all’apposito connettore
di alimentazione (J6) dell’unità di posizionamento
ULISSE IR360. Utilizzare cavi con sezione 1.5mm²
(AWG 16).
La scatola può essere montata anche sul collare da
palo PTCC1 tramite l’apposito adattatore OIRPSCPA
disponibile come accessorio.
Fig. 03
6 Assemblaggio e
installazione
h L'assemblaggio e l'installazione vanno
eseguiti solo da personale specializzato.
6.1 Installazione
6.1.1 Collegamenti
Aprire la scatola a tenuta avendo cura di non
danneggiare le guarnizioni
Fig. 04
h L'edificio deve avere installato un circuito
di protezione (magneto termico) bipolare
da 20A massimo, che deve comprendere un
interruttore bipolare di tipo automatico che
preveda anche la protezione della corrente
di guasto verso terra (magnetotermico +
differenziale) con distanza minima tra i
contatti di 3mm.
