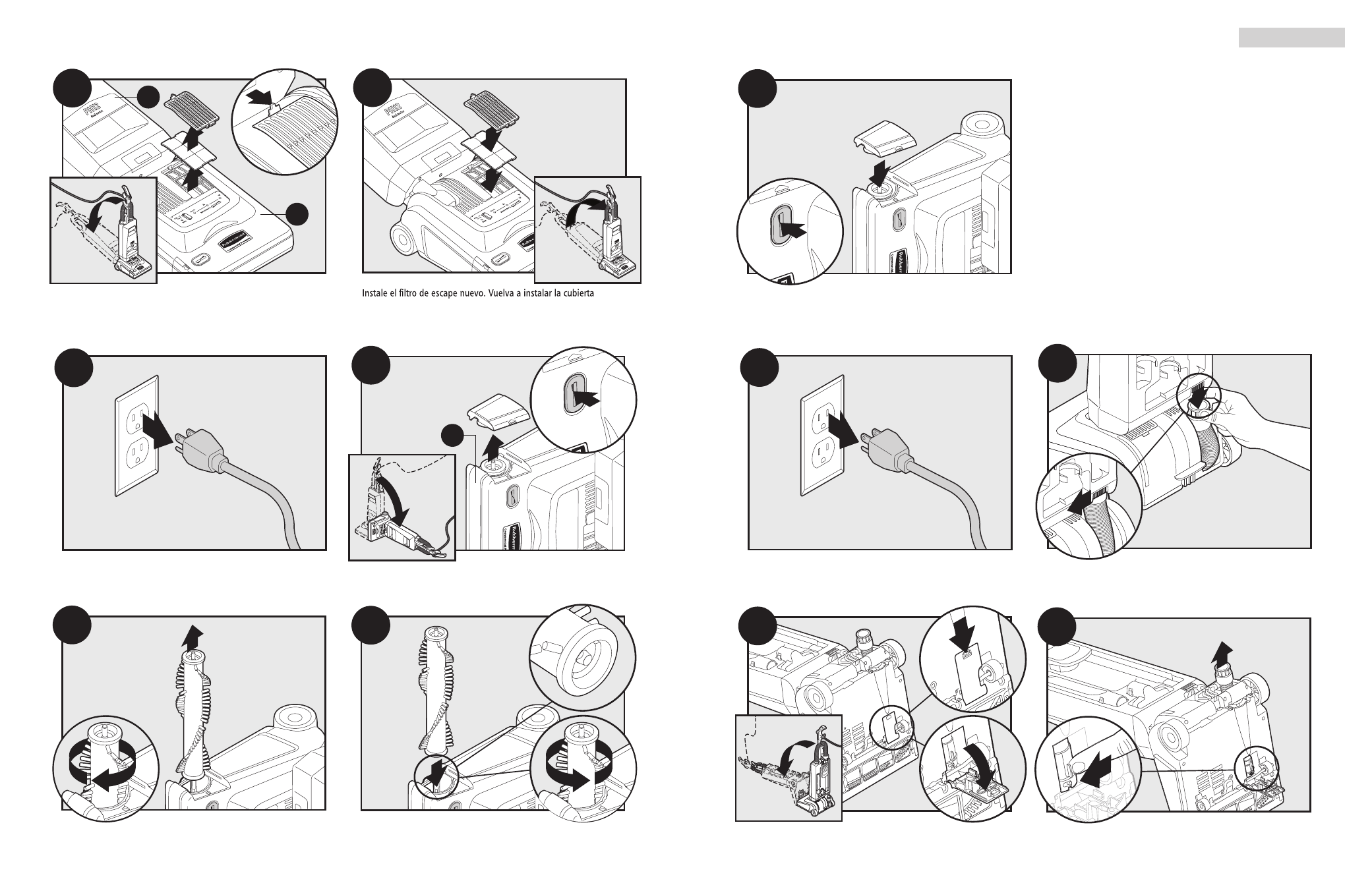

Libere la estructura superior y colóquela en posición horizontal. Tire de
la lengüeta de la cubierta del filtro de escape hacia adelante; retire la
cubierta del filtro de escape y el filtro usado.
1
4
up
do
wn
2
1
5
Retire el cepillo giratorio de la boquilla y deséchelo. Ubique el extremo del cepillo giratorio nuevo con el eje hendido.
Introduzca primero este extremo del cepillo giratorio en la abertura
de la boquilla. Gire hacia la izquierda para asentar completamente el
cepillo giratorio.
Mientras oprime el botón de liberación del cepillo giratorio, coloque la
cubierta del cepillo giratorio sobre la unidad y encájela en su lugar.
Desenchufe la unidad antes de realizar el mantenimiento.
1
Eliminación de obstrucciones en la manguera de la boquilla
up
do
wn
3
1
2
2
G
Reemplazo del cepillo giratorio
Desenchufe la unidad antes de realizar el mantenimiento. Coloque la unidad sobre un costado. Presione el botón de liberación
del cepillo giratorio y tire de la cubierta para retirarla.
1
1
3
2
3
Mientras mantiene el gancho de la manguera de boquilla hacia la
izquierda, retire del anillo de la manguera de boquilla de la abertura
de la parte inferior de la estructura superior.
Reemplazo del cepillo giratorio
(cont.)
Recueste la unidad sobre su lado delantero. Presione el gancho hacia
abajo para abrir la compuerta de inspección.
2
1
2
2
1
4
Sostenga la nervadura en el anillo inferior de la manguera de
boquilla para liberar el extremo inferior de la manguera. Tire de la
manguera de boquilla para sacarla completamente a través de la
abertura superior. Elimine la obstrucción.
del filtro encajándola en su lugar. Mueva la estructura superior
nuevamente a su posición vertical.
up
down
3
4
1
2
2
G
C
up
down
2
1
3
3
Reemplazo del filtro de salida del aire (cont.)
