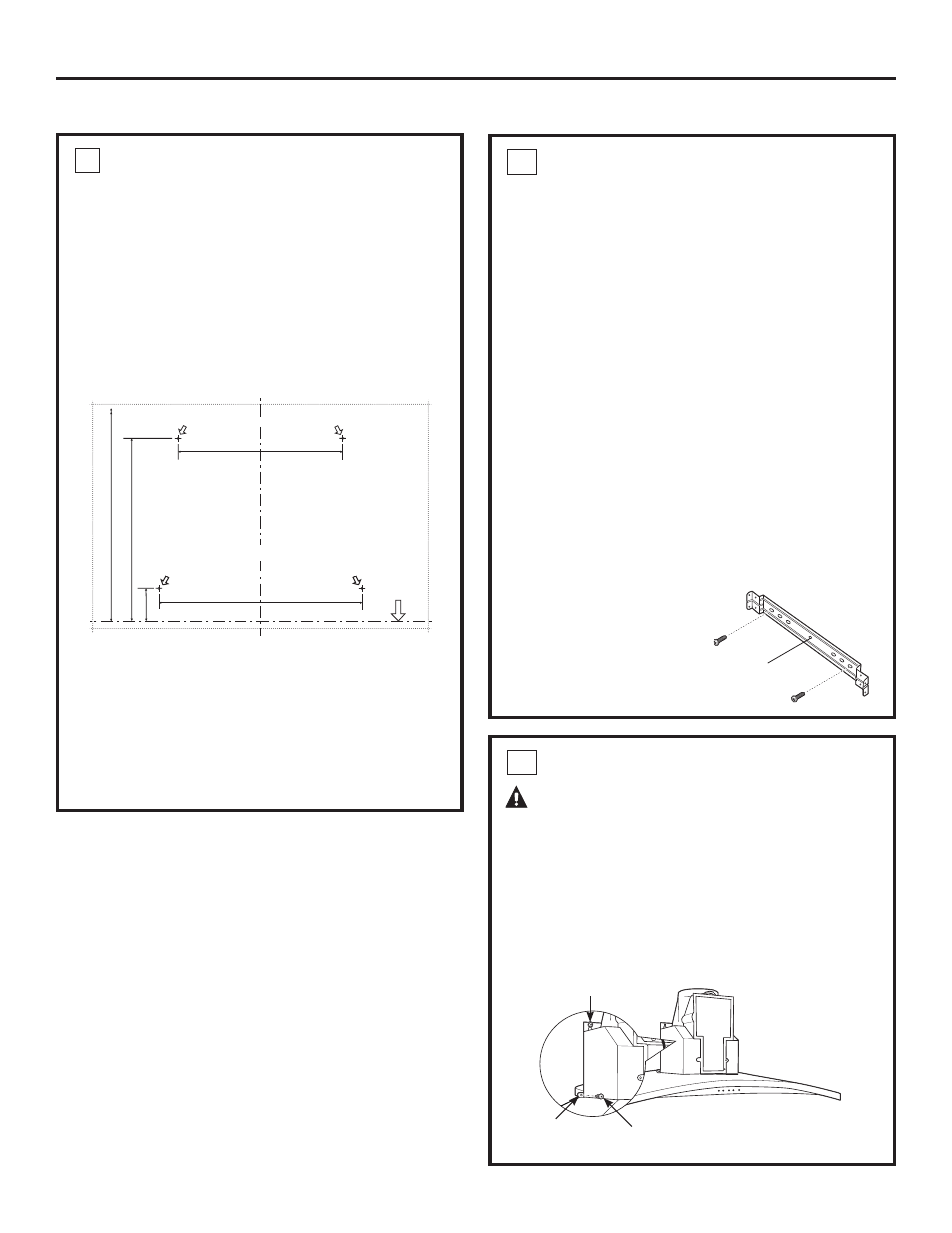

Instrucciones de instalación
3 INSTALE EL SOPORTE DEL
CONDUCTO
El soporte del conducto debe instalarse contra la pared
WUDVHUDHQIRUPDDOLQHDGDFRQHOFLHORUUDVRHOSXQWRGRQGH
el cielorraso se une con la pared debe estar nivelado para
que el soporte y la cubierta del conducto queden alineados.
(VWHVRSRUWHVRVWHQGUiODFXELHUWDGHOFRQGXFWRHQVXOXJDU
en la parte superior.
Sujete el soporte a la pared:
• Alinee el recorte de la línea central con forma de diamante
GHOVRSRUWHFRQODOtQHDFHQWUDODOiSL]GHODSDUHG
• Marque 2 ubicaciones de orificios para tornillos en la pared.
• Perfore orificios piloto de 1/8” en las ubicaciones marcadas.
• Si los orificios piloto no entran en las columnas de madera,
agrande los orificios a 3/8” e instale anclajes de pared
de metal (provistos).
• Si realiza el montaje directamente sobre una pared
de mampostería, adquiera los anclajes adecuados N°10
para mampostería. Perfore e instale según las instrucciones
del fabricante de la sujeción.
• Coloque los tornillos, a mano, dentro de las sujeciones
para que los anclajes se expandan. Quite los tornillos.
• Sujete el soporte a la pared
con tornillos para madera
y/o fijaciones.
2 INSTALE LOS TORNILLOS
DE MONTAJE DE LA CAMPANA
Los dos tornillos de montaje superiores deben ingresar
en el soporte horizontal o en las columnas de pared.
• Con la plantilla adherida con cinta en su lugar, utilice una
perforadora para marcar las ubicaciones de los tornillos
del soporte de montaje.
• Perfore orificios piloto de 1/8” en 4 de las ubicaciones
perforadas en el soporte inferior. Si los 2 orificios piloto
inferiores no entran en la madera, agrande los orificios a
3/8” e instale anclajes de pared de metal (provistos).
• Quite la plantilla.
• Instale los 2 tornillos de montaje superiores, deje un espacio
de 1/4” HQWUHODFDEH]DGHOWRUQLOOR\ODSDUHG(VWRSHUPLWLUi
que la ranura del orificio del armazón de la campana
se enganche con la cabeza del tornillo.
IMPORTANTE: Utilice los tornillos de montaje incluidos.
NO UTILICE TORNILLOS PARA CONSTRUCCIONES EN SECO.
• Verifique que los tornillos de montaje estén nivelados
horizontalmente.
4 INSTALE LA CAMPANA
ADVERTENCIA:
Se necesitan 2 personas para
levantar y colocar la campana sobre los tornillos de montaje.
• Levante la campana y colóquela sobre los tornillos
de montaje.
• Si utiliza una sujeción de pared, verifique que las arandelas
HVWpQDGHODQWHGHODEULGD\QRGHWUiV&RQWUROHFRQXQQLYHO
antes de ajustar los tornillos.
• Instale los tornillos inferiores para ajustar la campana bien
contra la pared.
Ajuste los tornillos
Instale los tornillos
PLANTILLA DE MONTAJE
DE LA PARED TRASERA
Línea
central
ver
tical
ALINIE LA CORNIZA
INFERIOR CON
LA LINEA MARCADA
CON LAPIZ, INDICANDO
LA PARTE INFERIOR
DE LA CAMPANA
11-7/16"
Altura de instalación
Línea horizontal
CL
PERFORE 2 (DOS) ORIFICIOS PILOTO DE 3/16" A TRAVÉS DE LAS COLUMNAS O SOPORTE TRASERO DE PARED
10-1/8"
12-08 JR
2"
PERFORE 2 (DOS) ORIFICIOS PILOTO DE 3/16" A TRAVÉS DE LAS COLUMNAS O SOPORTE TRASERO DE PARED
12-1/2"
LA VENTILACIÓN A TRAVEZ
DE LA PARED ES DE 27-3/4" MÍN.
POR ENCIMA DE LA ALTURA
DE INSTALACIÓN
31-14772 Impreso en México
Ubicación del
tornillo inferior
Recorte de la línea
central
