14
49-80549-2

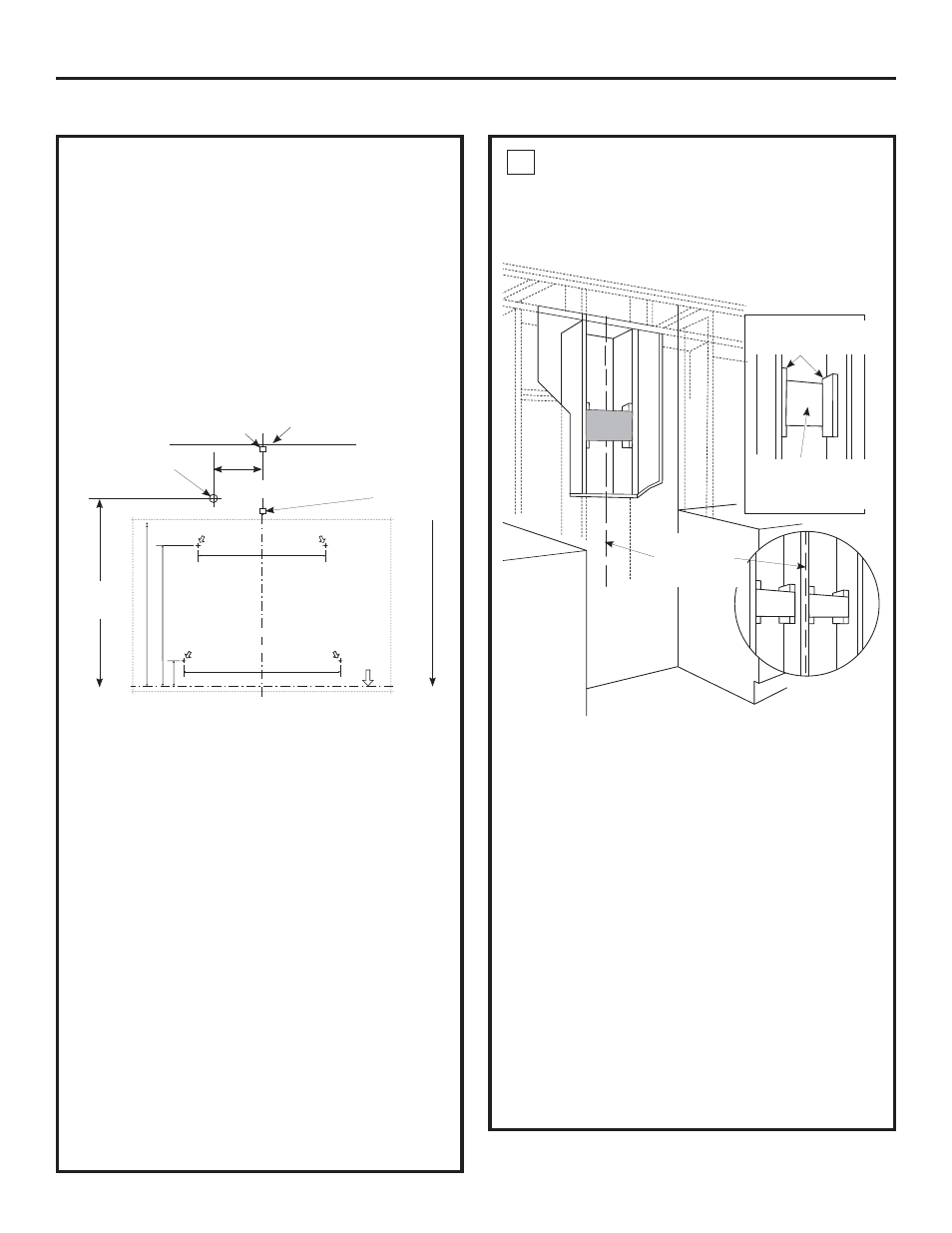

1 INSTALE EL ARMAZÓN PARA
EL SOPORTE DE LA CAMPANA
IMPORTANTE
³
El armazón debe poder
soportar 100 lbs.
Si se cuenta con paredes de construcción en seco,
marque las ubicaciones de los orificios para tornillos
para los soportes de montaje superiores. Quite la
plantilla.
• Corte suficiente pared de construcción en seco
para exponer 2 columnas verticales en la ubicación
de soporte indicada en la plantilla.
• Instale un soporte horizontal por lo menos 1” x 12”
entre dos columnas de pared en la ubicación de
tornillo de montaje. El soporte horizontal debe
encontrarse alineado con el lado de la habitación
de las columnas.8WLOLFHOLVWRQHVGHWUiVGHDPERV
lados del soporte para sujetar a las columnas de
pared.
NOTA: 6HQHFHVLWDUiQVRSRUWHVKRUL]RQWDOHVVLKD\
una columna ubicada entre las ubicaciones de tornillo
horizontal (ver figura).
IMPORTANTE: Vuelva a instalar la pared
de construcción en seco para lograr una superficie
de montaje pareja.
Instrucciones de instalación
Línea central
del espacio
de instalación
Visión desde los
listones traseros
Soporte de
montaje mínimo
de 1” x 12”
UBICACIONES DE LOS CONDUCTOS
Y CABLEADO
Determine la ubicación exacta de la campana
de ventilación.
• Ubique la plantilla embalada con las instrucciones.
–Mida 36” desde el piso hasta el extremo superior
de la superficie de cocción. Agregue la altura
de instalación de la campana determinada
HQODVSiJLQDV\0DUTXHHVDXELFDFLyQ
–Utilice un nivel para dibujar una línea recta en lápiz
sobre la pared.
–Adhiera con cinta la plantilla en su posición
DORODUJRGHODOtQHDGHOiSL]$6(*Ò5(6('(48(
LA PLANTILLA ESTÉ NIVELADA.
Conductos en el cielorraso:
6LHOFRQGXFWRVHYHQWLODUiGLUHFWDPHQWHKDFLD
el cielorraso:
• Utilice un nivel para dibujar una línea hacia arriba,
desde la línea central de la plantilla hasta el
cielorraso.
• Mida 5” desde la pared trasera hasta la línea central
de un orificio de 8-1/2” en el cielorraso.
NOTA: Si no hay paredes de construcción en seco,
agregue el espesor de las mismas a la dimensión de 5”.
Conductos en la pared:
6LHOFRQGXFWRVHYHQWLODUiKDFLDODSDUWHWUDVHUD
• Utilice un nivel para dibujar una línea hacia arriba,
desde la línea central de la plantilla.
‡0LGDSRUORPHQRVµVREUHODOtQHDGHOiSL]
que indica la altura de instalación inferior, hasta la
OtQHDFHQWUDOGHXQRULILFLRGHFRQGXFWRGHGLiPHWUR
de 8-1/2”. (El orificio puede ser alargado para un codo
de conducto.)
UBICACIÓN DEL CABLEADO DOMÉSTICO:
• La caja de conexiones se encuentra en el lado
superior izquierdo de la campana.
• El cableado debe ingresar por la pared trasera por
lo menos 18” por encima del extremo inferior
de la campana, y dentro de 5” del lado izquierdo
de la línea central.
,167$/$&,Ï1³9(17,/$&,Ï1+$&,$(/(;7(5,25
Abertura mínima de 8-1/2” para
conductos
PLANTILLA DE MONTAJE
DE LA PARED TRASERA
Línea
central
ver
tical
ALINIE LA CORNIZA
INFERIOR CON
LA LINEA MARCADA
CON LAPIZ, INDICANDO
LA PARTE INFERIOR
DE LA CAMPANA
11-7/16"
Altura de instalación
Línea horizontal
CL
PERFORE 2 (DOS) ORIFICIOS PILOTO DE 3/16" A TRAVÉS DE LAS COLUMNAS O SOPORTE TRASERO DE PARED
10-1/8"
12-08 JR
2"
PERFORE 2 (DOS) ORIFICIOS PILOTO DE 3/16" A TRAVÉS DE LAS COLUMNAS O SOPORTE TRASERO DE PARED
12-1/2"
LA VENTILACIÓN A TRAVEZ
DE LA PARED ES DE 27-3/4" MÍN.
POR ENCIMA DE LA ALTURA DE INSTALACIÓN
31-14772 Impreso en México
Cielorraso
Ubicación
del cableado
doméstico
CL
5”
18”
Min.
Ventilación
de pared
27-3/4” sobre
la altura de
instalación
5” de la línea central a la pared
