Chapter 5 jumper and connector information, Chapter 5, Jumper and connector information – Acer 330 User Manual
Page 101: Top view

Chapter 5
101

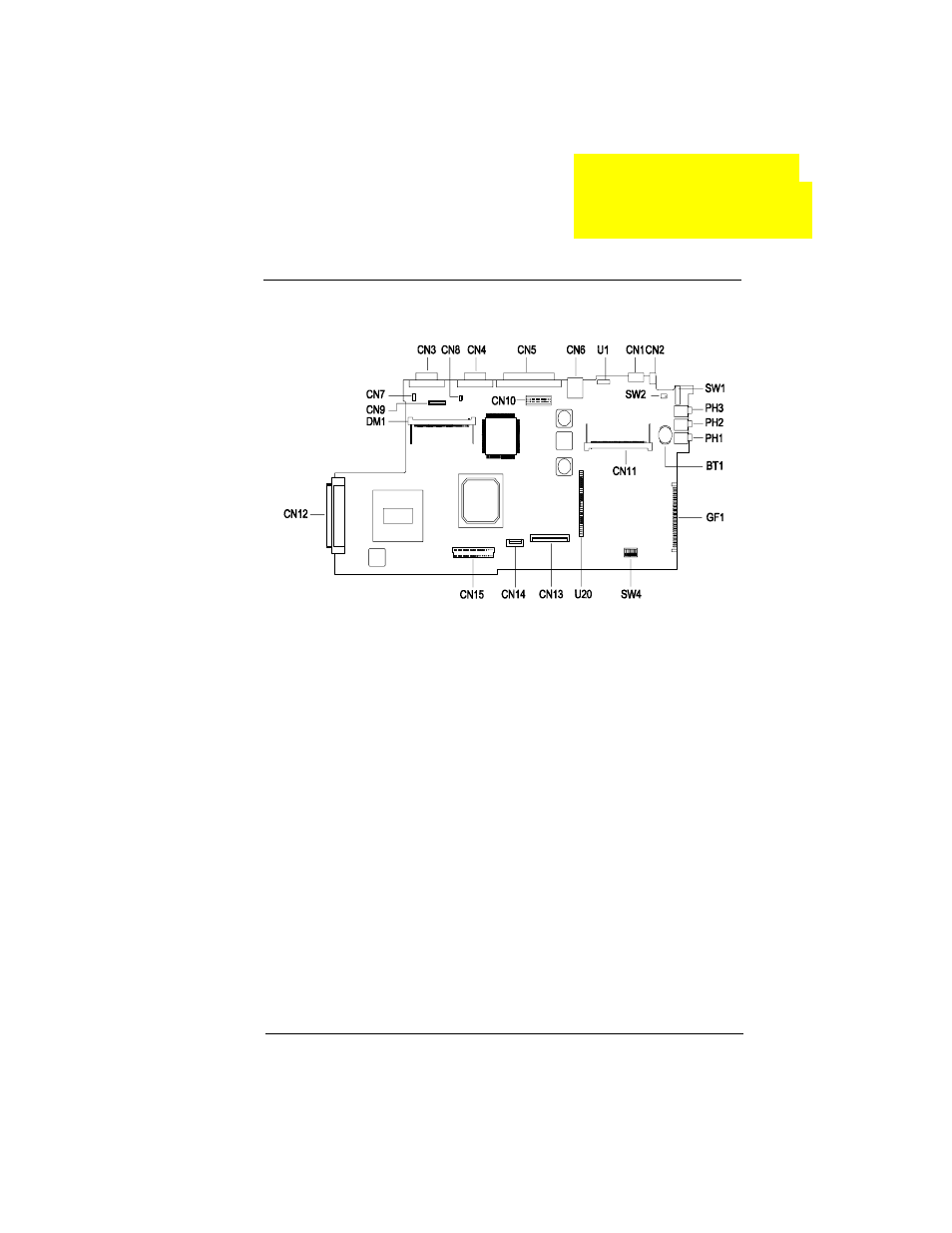

Top View
CN1
PS/2 Port
CN14
Touchpad Connector
CN2
AC Adapter Connector
CN15
HDD Board Connector
CN3
Video Port
SW1
Power Switch
CN4
Serial Port
SW2
LCD Cover Switch Connector
CN5
Parallel Port
SW4
See Next Page
CN6
USB Port
PH1
Microphone-in Jack
CN7
FAN Connector
PH2
Line-in Jack
CN8
Speaker
PH3
Line-out Jack
CN9
LCD Connector
DM1
DIMM Socket 1
CN10
LED/Inverter Board
Connector
U1
FIR Port
CN11
Modem Card Connector
U20
PCMCIA Socket
CN12
External FDD, CD/DVD-
ROM Module Connector
GF1
Golden Finger for Debug
Board
CN13
Keyboard Connector
BT1
RTC Battery
Jumper and Connector Information
Chapter 5
