Français 2
Conversion
Avant de commencer
Outils et pièces requis
• Tourne écrou 7 mm avec rallonge de 3 po
• Tournevis à embout Torx (T20)
• Clй а molette
• Tournevis à lame plate (1/8 po ou moins)
• Tournevis Phillips
Pièces comprises
• Instructions du nécessaire de conversion
• Autocollant de conversion
• 4 orifices d’injection LP
Renseignements généraux
S’assurer que l’alimentation en gaz est toujours adé-
quate
Cet appareil est expédié de l’usine en fonction d’une
utilisation au gaz naturel. Au besoin, se servir de ce
nécessaire pour convertir l’appareil au gaz LP. Observer
les règles suivantes :
Avant d’utiliser la cuisinière, s’assurer que la conversion au
gaz approprié est effectuée.
Pour une utilisation au gaz LP, cet appareil est conçu pour
un fonctionnement à une pression de 10 po à la colonne
d’eau.
Au moment de vérifier le fonctionnement du régulateur, la
pression d’entrée doit être d’au moins 1 po de plus que la
pression de fonctionnement ci-dessus (distributeur). Lors
de la conversion pour utilisation au gaz propane, la
pression exercée sur le régulateur doit se situer entre 11 et
14 po à la colonne d’eau.
Le régulateur de pression situé dans l’entrée du
distributeur de la cuisinière doit demeurer sur la conduite
d’alimentation.
Pour relier la cuisinière à l’alimentation en gaz, utiliser un
raccord métallique pour appareil ménager ou un tuyau
rigide. Le raccord doit avoir un diamètre intérieur de ½ po
et une longueur de 5 po (exception : la longueur maximale
du raccord pour installation au Massachusetts est de 3 po).
Au Canada, le raccord doit être en métal à paroi simple et
ne pas mesurer plus de 6 po.
Préparation
ATTENTION : Couper l’alimentation électrique et en gaz.
Avant d’effectuer la conversion, couper l’alimentation en
gaz de l’appareil avant de débrancher l’électricité.
1. Placer tous les boutons de contrôle en position OFF.
2. Fermer la soupape de gaz du réservoir extérieur de
propane alimentant la cuisinière.
3. Débrancher le cordon d’alimentation électrique de la
cuisinière ou fermer le disjoncteur à la boîte
d’alimentation électrique.
Marches à suivre
Convertir le régulateur de pression de
6 po à la colonne d’eau à 11 po
1. Enlever le tiroir réchaud : glisser le tiroir jusqu’à ce qu’il
se bloque. Face à la cuisinière, relever la pince de
gauche et abaisser la pince de droite. Retirer le tiroir.
2. Enlever la plaque située à l’intérieur en retirant la vis
située à la gauche du panneau. Utiliser un tournevis à
embout Torx T-20.
3. À l’aide d’une clй а molette, enlever le capuchon
hexagonal situé au-dessus du régulateur.
4. Retirer la tige en plastique se trouvant dans le
capuchon et la retourner tout en la maintenant
fermement en place de façon à ce que les lettres LP (et
non NAT) paraissent à l’endroit sur la tige.
5. Replacer le capuchon et le bouton d’assemblage au
haut du régulateur en le serrant fermement. S’assurer
que le ressort est bien en place (voir la figure 1). NE
PAS TROP SERRER.

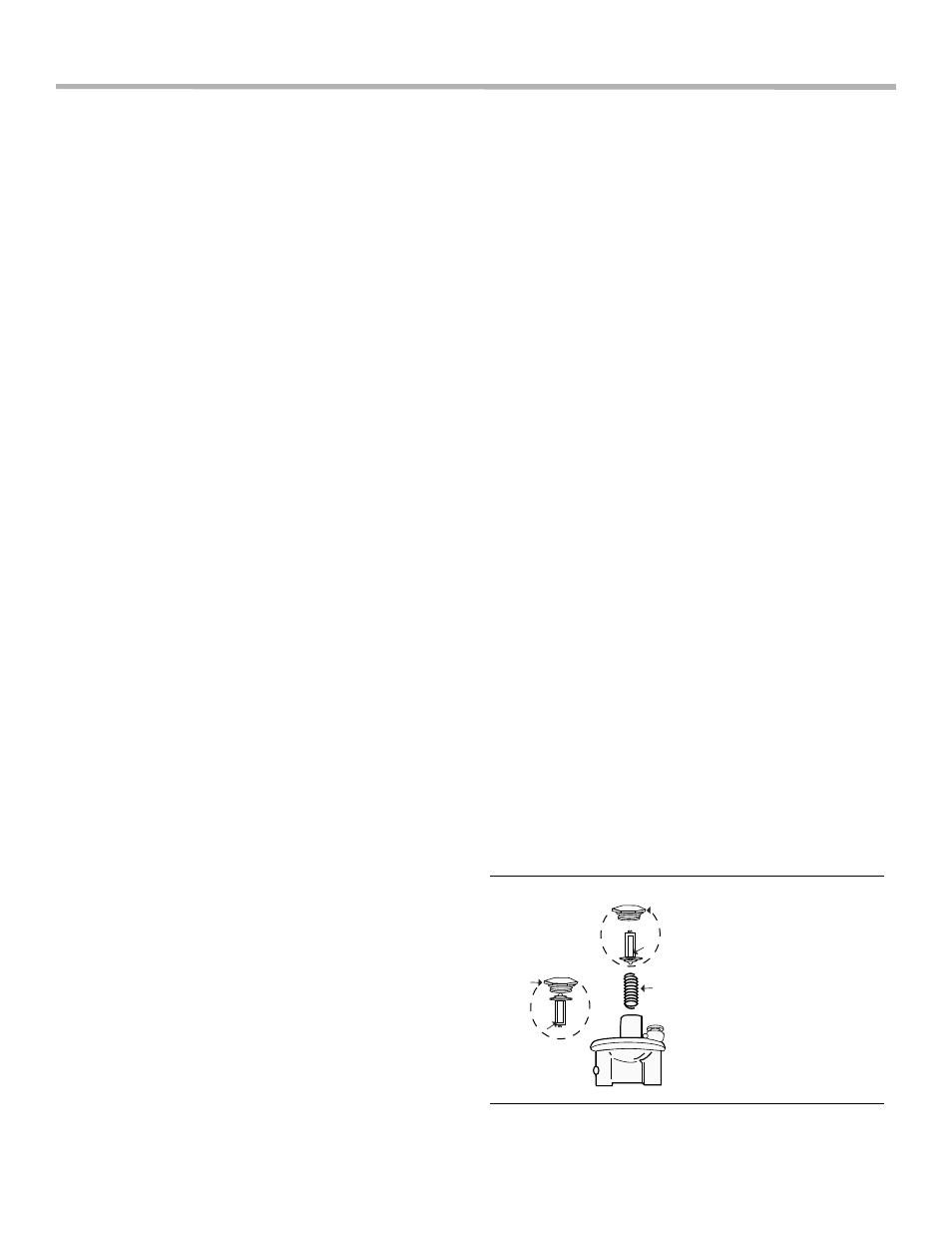

Figure 6: Régulateur de pression
NA
T
LP
NAT
Capuchon
hexagonal
Position tige
pour gaz naturel
Pin
Position tige
pour propane
Capuchon
hexagonal
LP
Tige
Ressort
Й
