Seguridad
Preparación
Instalación
Pasos Finales
Español • 5
... Our Inspiration
Figura 9
Figura 10
Figura 8
Figura 7
Figura 6
Nota: NO enchufe la estufa en este momento.
Siga con el paso 7, siguiente página.

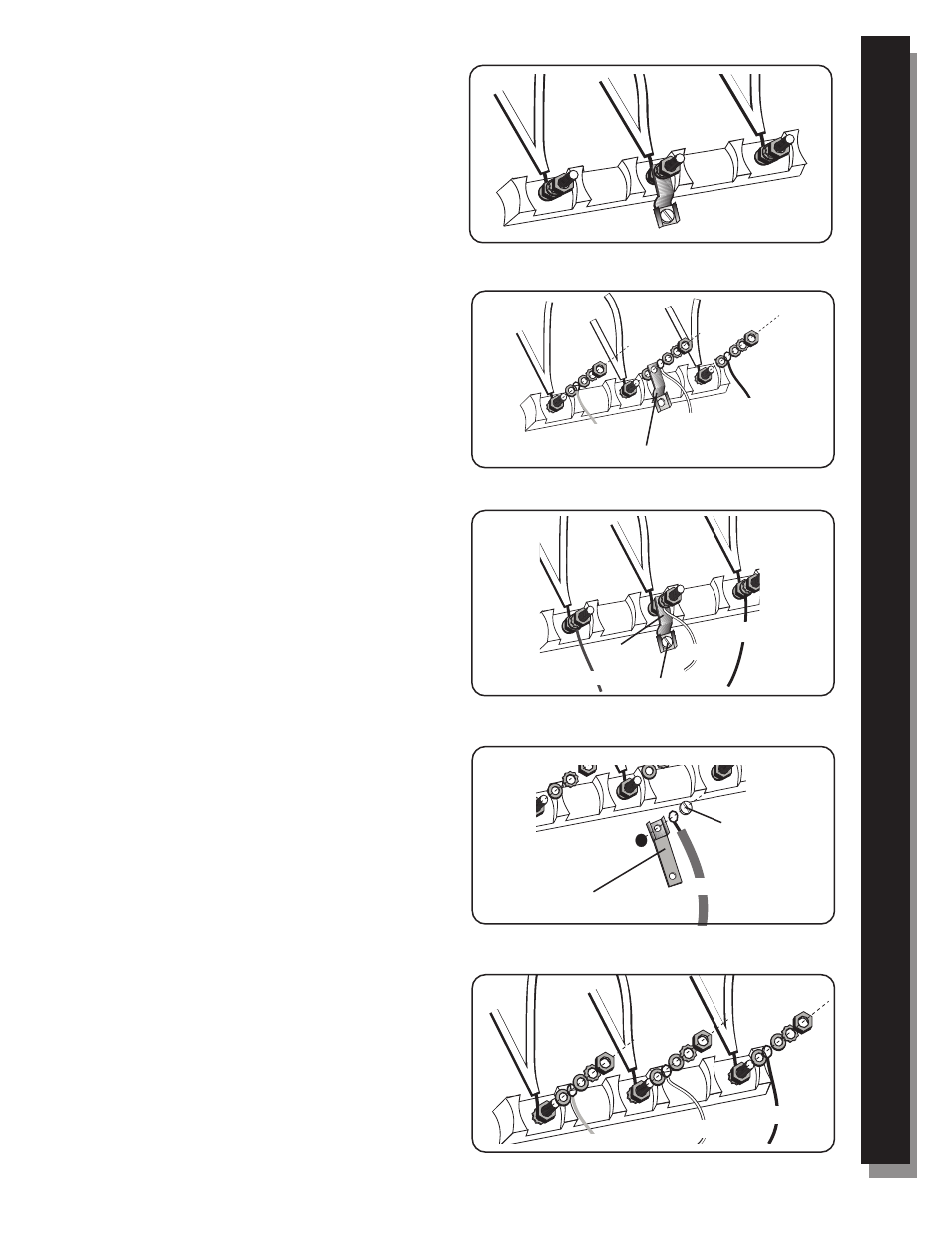

Paso 6: Instalación - Conexión Eléctrica
Blanco
Rojo
Negro
Tira de Conexión a Tierra
Tornillo de Tierra Verde
Tira de
Conexión
a Tierra
Green
Rojo
Blanco
Negro
Rojo
Blanco
Negro
Tira de
Tierra
Tornillo de Tierra Verde
6. Conectar el cable de la estufa
Conexión con Tres Hilos
La Conexión de Cuatro Hilos es el método preferido,
pero donde los códigos locales permiten el aterrizaje a
través del neutral y/o donde la conversión a cuatro hilos es
algo poco práctico, se puede conectar la unidad a la fuente
de alimentación vía una conexión de tres hilos.
1. Desconecte la corriente eléctrica en el cortacircuito.
2. Quite la tapa del bloque de terminales para exponer
el bloque de terminales (Vea la Figura A).
3. Quite la tuerca superior, la arandela de estrella y la
arandela redonda de cada poste.
Nota: NO quite la última arandela redonda, la última tuerca
o los cables internos.
4. Fije el cable blanco, la arandela redonda, la
arandela de estrella y la tuerca EN ESTE ORDEN en
la parte superior de la tira a tierra sobre el poste
central.
5. Fije el cable rojo, la arandela redonda, la arandela
de estrella y la tuerca EN ESTE ORDEN al poste
izquierdo.
6. Fije el cable negro, la arandela redonda, la arandela
de estrella y la tuerca EN ESTE ORDEN al poste
derecho (Vea Figura B).
7. Apriete todas las conexiones bien y reemplace la
tapa del bloque de terminales (Vea Figura C).
8. Instale el prensacables correctamente (vea la
página anterior).
Conexión con Cuatro Hilos (Preferido a tres hilos).
1. Desconecte la corriente eléctrica en el cortacircuitos.
2.
Quite la tapa del bloque de terminales para
exponer el bloque de terminales. (Vea Figura A)
3. Quite la tuerca superior, la arandela de estrella y la
arandela redonda de cada poste.
Nota: NO quite la última arandela redonda, la última tuerca
o los cables internos.
4. Quite el tornillo del extremo inferior de la tira de
conexión a tierra.
5. Quite la tira de conexión a tierra del poste central,
gire de modo que el extremo ancho quede arriba y
fije el extremo ancho a la estufa a través del agujero
abajo de la caja de conexiones. Fije el cable verde
en la parte superior de la tira de conexión a tierra.
Apriete el tornillo (Vea Figura D).
6. Fije el cable rojo, la arandela redonda, la arandela
de estrella y la tuerca EN ESTE ORDEN al poste
izquierdo.
7. Fije el cable blanco, la arandela redonda, la
arandela de estrella y la tuerca EN ESTE ORDEN al
poste central.
8. Fije el cable negro, la arandela redonda, la arandela
de estrella y la tuerca EN ESTE ORDEN al poste
derecho (Vea Figura E).
9. Apriete todas las conexiones bien y reemplace la
tapa del bloque de terminales.
10. Instale el prensacables correctamente (vea la
página anterior).
