Français • 5
... Our Inspiration
Instructions de sécurité
Préparation
Installation
Étapes finales
Figure 9
Figure 10
Figure 8
Figure 7
Figure 6
Remarque : NE PAS brancher l’appareil à ce
moment. Passer à l’étape 7, page suivante.

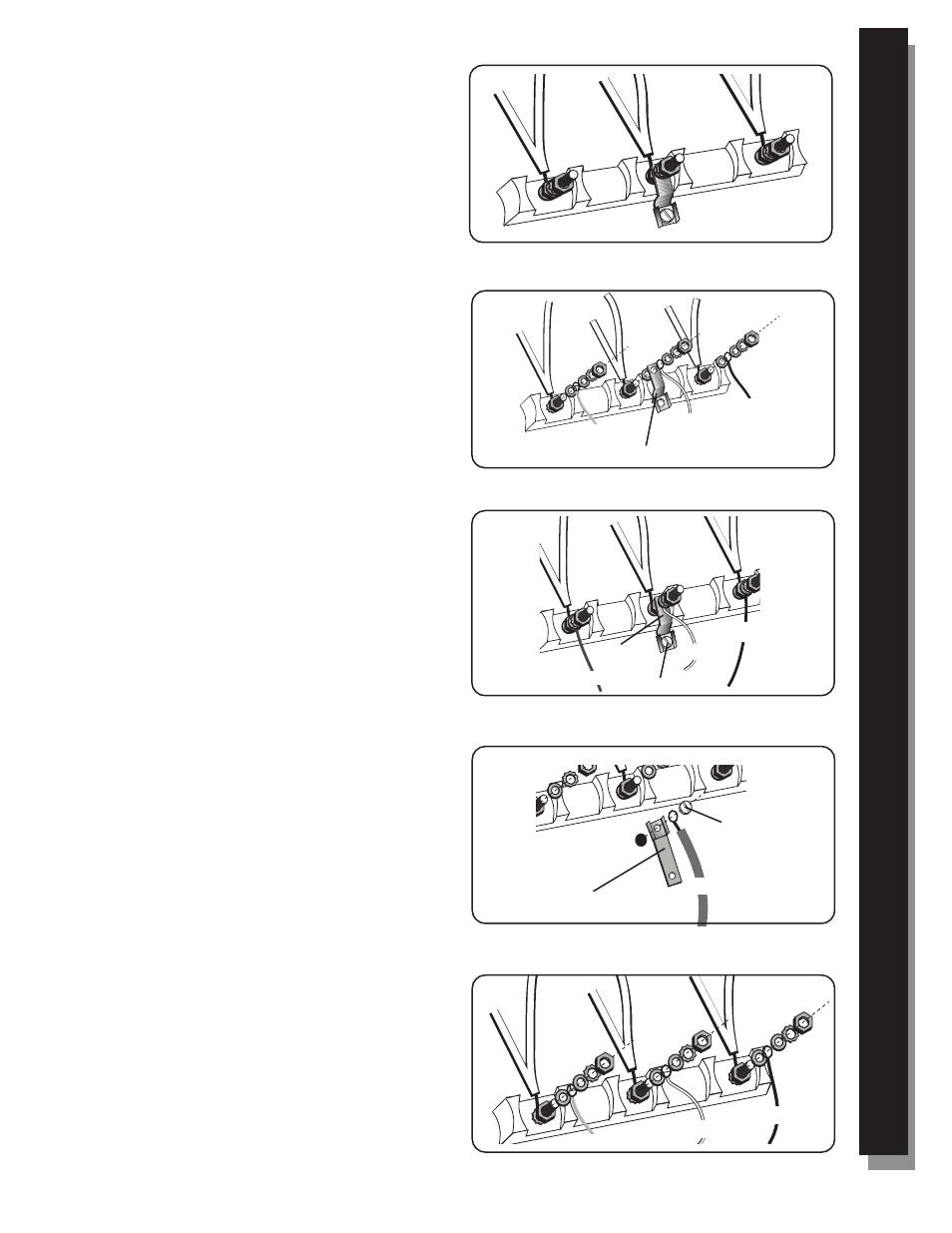

Étape 6 : installation - connexion électrique
Blanc
Rouge
Noir
Conducteur de terre
Vis de mise à la terre
verte
Conducteur
de terre
Vert
Rouge
Blanc
Noir
Rouge
Blanc
Noir
Conducteur
de terre
Vis de mise à la terre verte
6. Connexion du cordon de la cuisinière
Connexion à 3 fils
La connexion à 4 fils est préférée, mais là où les
codes locaux et les lois permettent la mise à la terre par
l’entremise du neutre et/ou la conversion à 4 fils n’est
pas pratique, l’appareil peut être branché sur
l’alimentation électrique via une connexion à 3 fils.
1. Débrancher l’alimentation électrique au disjoncteur.
2. Enlever le couvercle du bloc de bornes pour
exposer le bloc de borne (voir figure A).
3. Enlever l’écrou, rondelle étoile et rondelle ronde
supérieurs de chaque tige.
Remarque : NE PAS enlever la dernière rondelle ronde,
dernier écrou et ou fils de câblage internes.
4. Attacher le fil blanc, rondelle ronde, rondelle étoile
et écrou DANS CET ORDRE sur le dessus du
conducteur de terre sur la tige centrale.
5. Attacher le fil rouge, rondelle ronde, rondelle étoile
et écrou DANS CET ORDRE sur la tige gauche.
6. Attacher le fil noir, rondelle ronde, rondelle étoile
et écrou DANS CET ORDRE sur la tige droite (figure B).
7. Serrer toutes les connexions de façon sécuritaire
et replacer le couvercle du bloc de bornes (figure C).
8. Fixer adéquatement le réducteur de tension (voir
page précédente).
Connexion à 4 fils (préférée à la connexion à 3 fils).
1. Débrancher l’alimentation électrique au disjoncteur.
2. Enlever le couvercle du bloc de bornes pour exposer
le bloc de borne (voir figure A).
3. Enlever l’écrou, rondelle étoile et rondelle ronde
supérieurs de chaque tige.
Remarque : NE PAS enlever la dernière rondelle ronde,
dernier écrou et ou fils de câblage internes.
4. Enlever la vis de l’extrémité inférieure du
conducteur de terre.
5. Enlever le conducteur de terre de la tige centrale,
tourner afin que l’extrémité large soit en haut et
attacher l’extrémité large à la cuisinière par le trou
en dessous de la boîte de jonction. Attacher le fil
vert sur le dessus du conducteur de terre. Serrer la
vis (figure D).
6. Attacher le fil rouge, rondelle ronde, rondelle
étoile et écrou DANS CET ORDRE sur la tige gauche.
7. Attacher le fil blanc, rondelle ronde, rondelle
étoile et écrou DANS CET ORDRE sur la tige
centrale.
8. Attacher le fil noir, rondelle ronde, rondelle étoile et
écrou DANS CET ORDRE sur la tige droite (figure E).
9. Serrer toutes les connexions de façon sécuritaire
et replacer le couvercle du bloc de bornes.
10. Fixer adéquatement le réducteur de tension (voir
page précédente).
