Aiphone AC-10F - Manual (Page 27)

Screw holes
Trous pour vis
Schraubenlöcher
Barrenos
Schroefgaten
Spare screw holes
Trous supplémentaires pour vis de fixation
Schraubenlöcher
Agujeros adicionales
Reserveschroefgaten
Cable inlet
Entrée du câble
Kabeleinlass
Entrada del cable
Kabeldoorgang
11
.5mm
(7/16")
3.5mm (1/8")
55mm (2-3/16")
68.5mm (2-
1
1
/16")
64mm (2-1/2")
15mm (9/16")

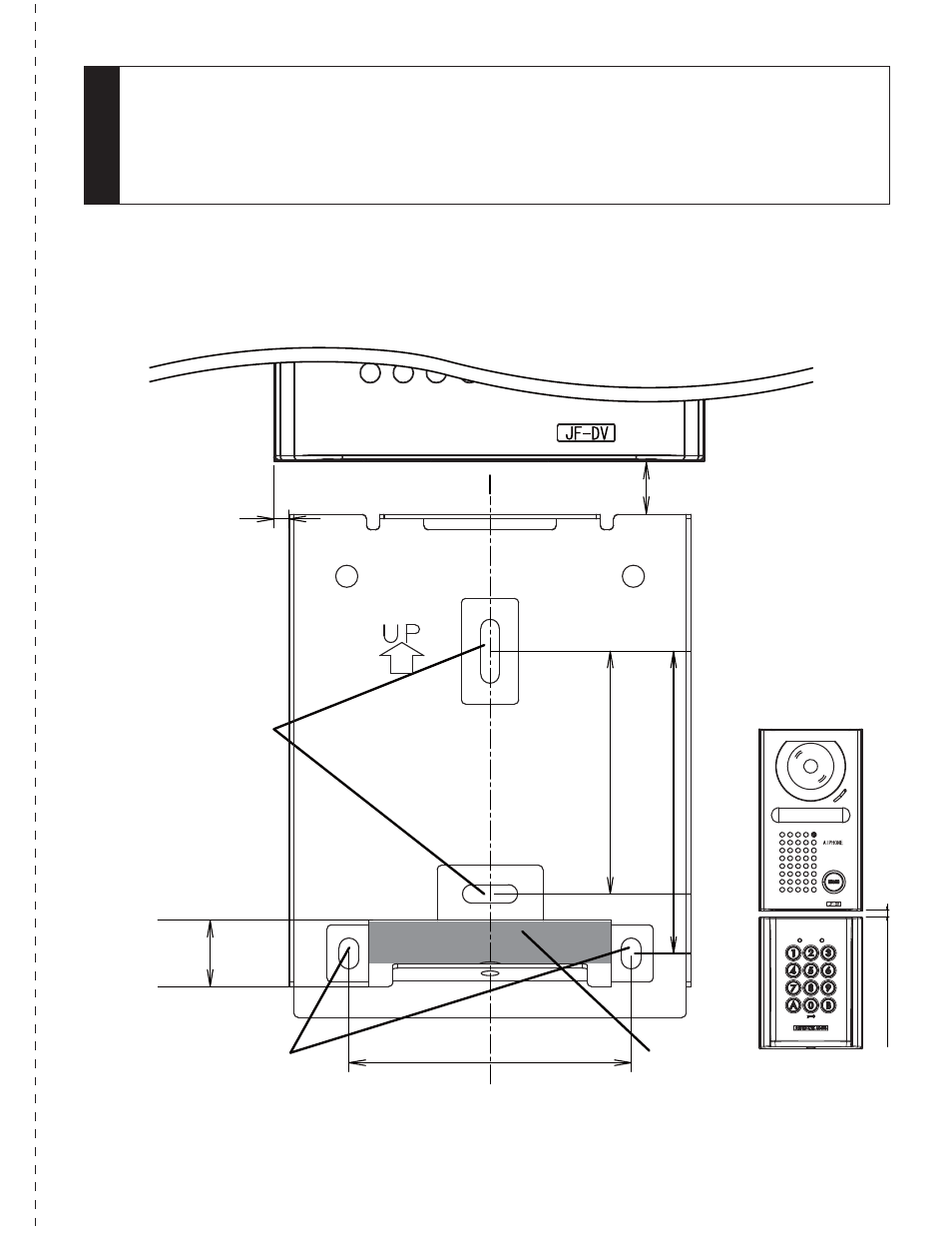

TEMPLATE FOR AC-10S MOUNTING BRACKET (SCALE 1:1)
GABARIT DE L'ETRIER DE FIXATION POUR L'INSTALLATION DU AC-10S (ECHELLE 1:1)
SCHABLONE FÜR AC-10S MONTAGEHALTER (MASSSTAB 1:1)
PLANTILLA PARA EL SOPORTE DE MONTAJE DE AC-10S (ESCALA 1:1)
SJABLOON VOOR AC-10S MONTAGEBEUGEL (SCHAAL 1:1)
· Use the full scale template shown below as an guide when installing AC-10S.
· Utiliser le gabarit échelle1:1 indiqué ci-dessous comme guide pour l'installation du AC-10S.
· Verwenden Sie die unten abgebildete Schablone im Maßstab 1:1 bei der Installation des AC-10S.
· Utilice la plantilla a plena escala que se muestra a continuación como guía para la instalación del AC-10S.
· Gebruik het hieronder afgebeelde sjabloon op ware grootte als hulp bij de installatie van de AC-10S.
· Installation illustration
corresponding to the
description on the left
· L'illustration à gauche
correspondant à ce
montage
· Die Installationsabbildung
bezieht sich auf die
Beschreibung auf der
linken Seite
· La ilustración de la
instalación corresponde
a la descripción de la
izquierda
· Illustratie installatie
overeenkomstig de
beschrijving links
5mm (3/16")
