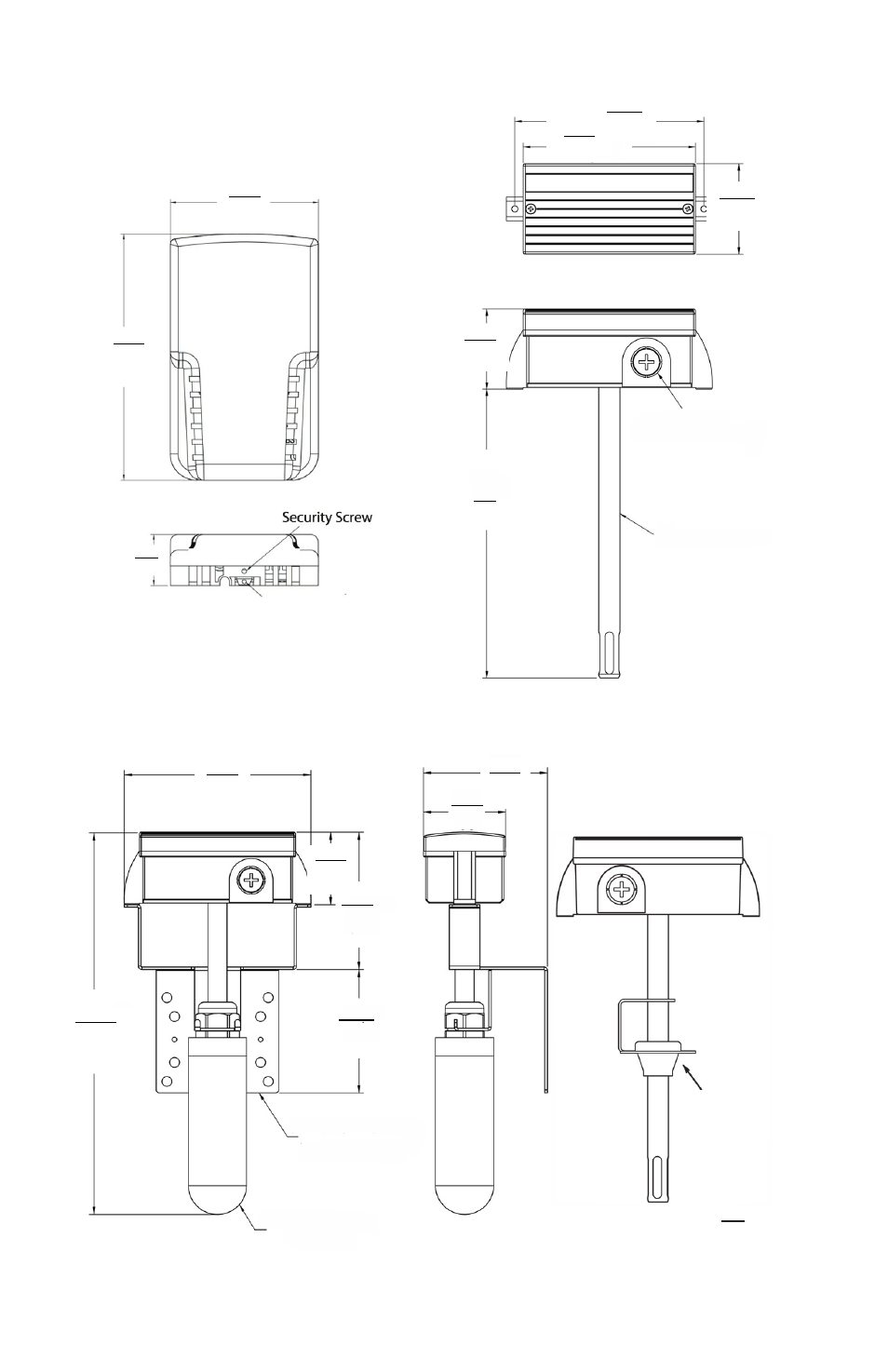

6.0 DIMENSIONAL DRAWINGS

Wall Mount

Duct Mount

Outside air

in.

mm

Duct mount
shown w/optional
Duct Flange

2.68
68.1

5.60

142.2

5.10

129.5

2.38
60.4

8,7

221

2.81

71.50

4.69

119

6.10

154.9

12.52

318

2.38
60.4

4.50

114.4

4.05

102.7

4.04

102.6

2.68

68

Duct Probe (5/8” dia.)

0.98
24.7

Security Latch
