6 EM1005

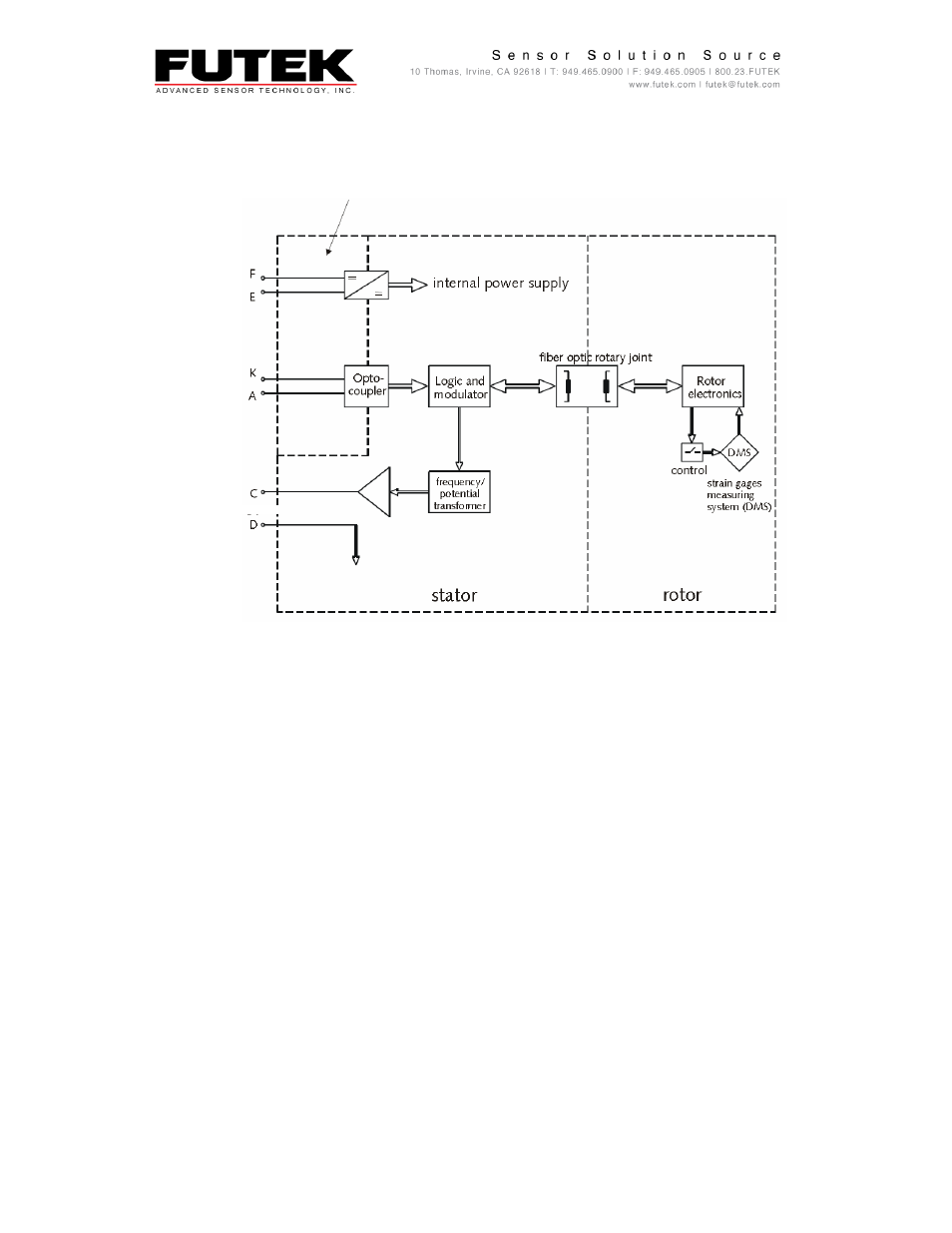

3.2. Electrical Block Diagram

(TRD/TRH/TRS 605 model)

Feed and inspection input of electronic

measuring equipment is electrically isolated





Supply
11 to 26 VDC
1 Watt


Shunt
Calibration
Supply
4.5 to
30 VDC


Output
± 5 VDC





Fig. 3: Electrical block diagram
