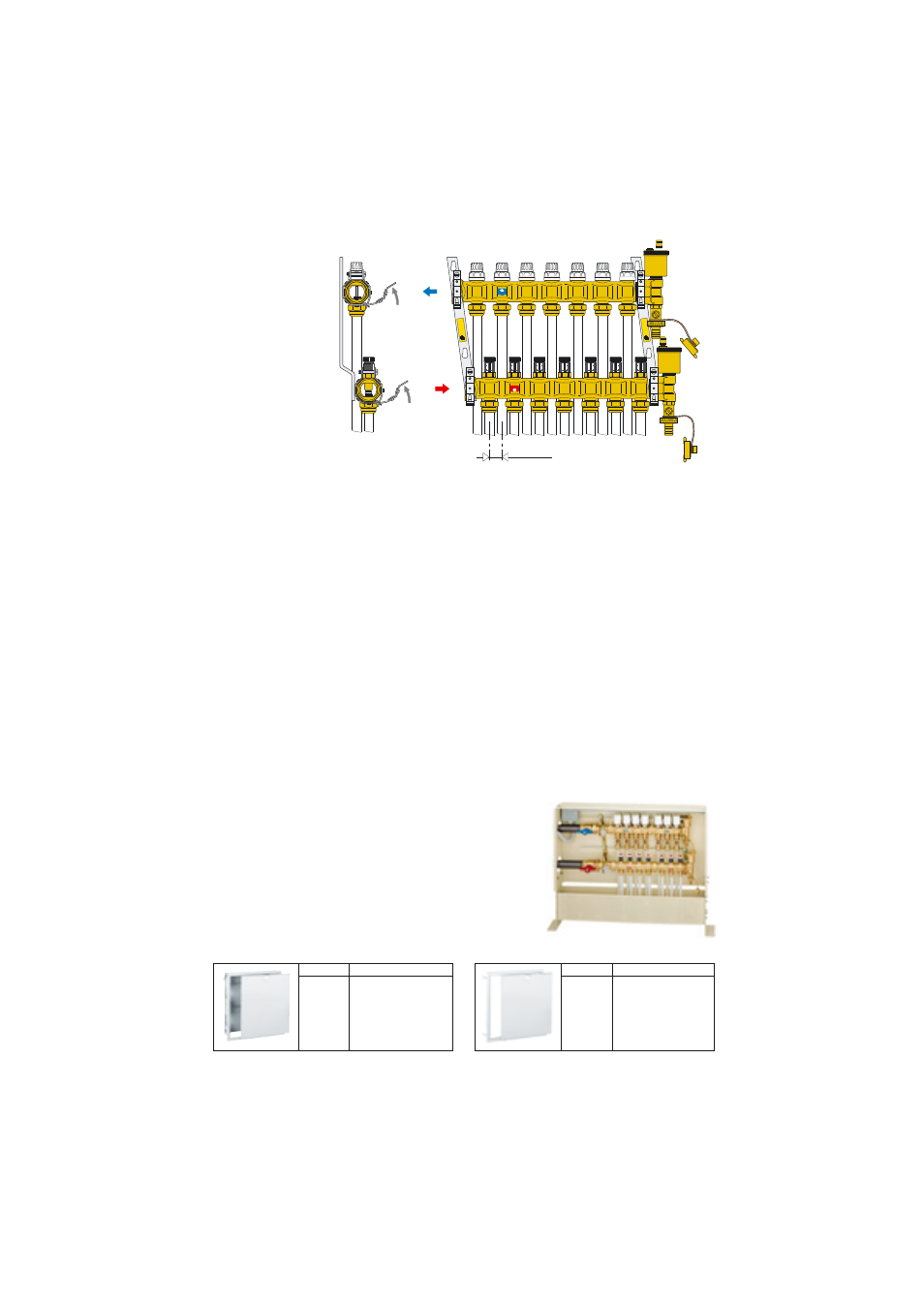

Montaggio con
zanche

Einbau mit
Wandhalter

Montage avec
supports

Brackets use

Montaje con
soportes

CA

LEFFI

CAL

EF

FI

10

0

8
6
4
2

10

0

8
6
4
2

10

0

8
6
4
2

10

0

8
6
4
2

10

0

8
6
4
2

10

0

8
6
4
2

10

0

8
6
4
2

10

0

8
6
4
2

10

0

8
6
4
2

10

0

8
6
4
2

10

0

8
6
4
2

10

0

8
6
4
2

10

0

8
6
4
2

10

0

8
6
4
2

10

0

8
6
4
2

25 mm

CALEFFI

CALEFFI

CALEFFI

CALEFFI

Le zanche di fissaggio cod. 658100, sono specificatamente costruite per i collettori serie 666 e

667. Il bloccaggio delle fascette va eseguito esclusivamente sugli ottagoni dei collettori o dei

tappi di testa. L'inclinazione delle zanche è calcolata per ottenere un disassamento di 25 mm

tra collettore superiore e inferiore.

Die Wandhalter Art. 658100 sind spezifisch für die Verteiler der Serie 666 und 667 entwickelt.

Die Befestigung der Haltelaschen darf ausschließlich nur auf dem Sechskant oder den Endstopfen

erfolgen. Die Anwinkelung der Wandhalter ist so bemessen, daß eine Versetzung von 25 mm

zwischen oberem und unterem Verteiler erreicht wird.

Les supports de fixation cod. 658100, sont conçus spécialement pour les collecteurs série 666

et 667. Les brides doivent être obligatoirement bloquées sur les octogonales des collecteurs ou

des embouts de terminaison. L'inclination des supports est calculée pour que le collecteur

inférieur soit désaxé de 25 mm par rapport au collecteur supérieur.

The 658 series brackets are specifically designed for manifold 666 series and 667 series. The

collars shall be secured only to the manifold's octagonal ends or the plug ends. The brackets

inclination is designed in order to achieve a 25 mm offset between top and bottom manifold.

Los soportes cod. 658100 están especialmente diseñados para los colectores serie 666 y 667.

Han de colocarse las abrazaderas encima de las tuercas octogonales de los colectores o de

los elementos terminales. La inclinación de los soportes está calculada de manera que el

colector inferior esté descentrado de 25 mm respecto al colector superior.

La serie 659 è disponibile nelle seguenti misure:

Die Serie 659 sind vorrätig wie in der folgenden Tabelle:

Le série 659 est disponible dans les dimensions suivantes:

The 659 series is available with the following overall dimensions:

La serie 659 está disponible con las medidas siguientes:

659

043

659

063

659

083

659

103

659

123

500 x 400 x 110
500 x 600 x 110
500 x 800 x 110
500 x 1000 x 110
500 x 1200 x 110

code

Dim. (mm)

659

304

659

306

659

308

659

310

659

312

500 x 400
500 x 600
500 x 800
500 x 1000
500 x 1200

code

Dim. (mm)
