Blue Angel Pumps SBS100 - Manual (Page 31)

Para Piezas de Repuestos, Llame al 1-888-636-6628
Puede escribirnos a:
Blue Angel
101 Production Drive
Harrison, OH 45030 U.S.A.
31 Sp

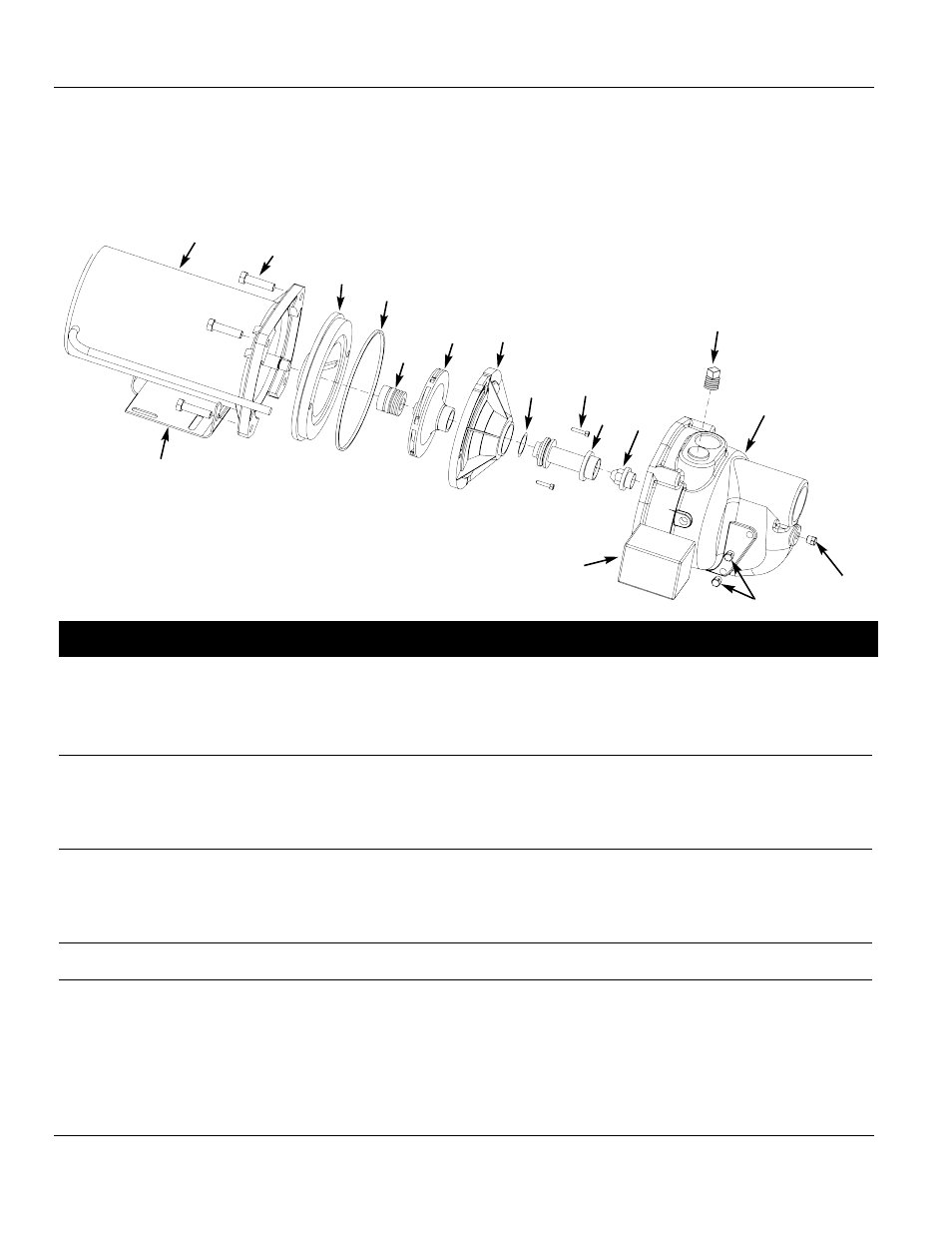

Manual de instrucciones de operación y piezas SBS50, SBS75, and SBS100
1 Motor 32059-001 34142-002 34142-001 1
2 Tornillo 16636-002 16636-002 16636-002 4
3 Placa de sellado 17145-001 17145-001 17145-001 1
4 • Empaquetadura cuadrada de caucho para anillo 17150-001 17150-001 17150-001 1
5 • Ensamblaje de sello del eje 56393 56393 56393 1
6 Impulsor 23285-002 23285-001 23285-001 1
7 Difusor 17148-001 17148-001 17148-001 1
8 Tornillo 67007-001 67007-001 67007-001 2
9 • Anillo en o 15557 15557 15557 1
10 Venturi 17151-002 17151-003 17151-004 1
11 Boquilla 15672 15672 15672 1
12 19,1 mm (3/4”) Tapón de cebado 15921 15921 15921 1
13 Voluta 56869-001 56869-001 56869-001 1
14 6,4 mm (1/4”) NPT Tapón de cebado 16314-002 16314-002 16314-002 1
15 3,2 mm (1/8”) NPT Tapón de cebado 15766-002 15766-002 15766-002 1
17 Base 23029-001 23029-001 23029-001 1
19 Presostato 30010-001 30010-001 30010-001 1
• Juego para reparaciones (Incluyes #4, 5 y 9) 56874-001 56874-001 56874-001 1
No. de Para Los Modelos
Ref. Descripción SWS50-1/2 HP SWS75-3/4 HP SWS100-1 HP Ctd.
17
1
2
3
4
5
6 7
8
11
12
10
13
14
16
9
15
Sírvase proporcionar la suguiente información:
- Número de modelo
- Número de serie (si tiene)
- Descripción y número de repuesto como se muestra
en la lista de repuestos
