17 Fr
SBS50, SBS75, and SBS100 Manuel d’Utilisation et Pièces de Rechange
Plaque d’Étanchéité
Siège
de
Joint

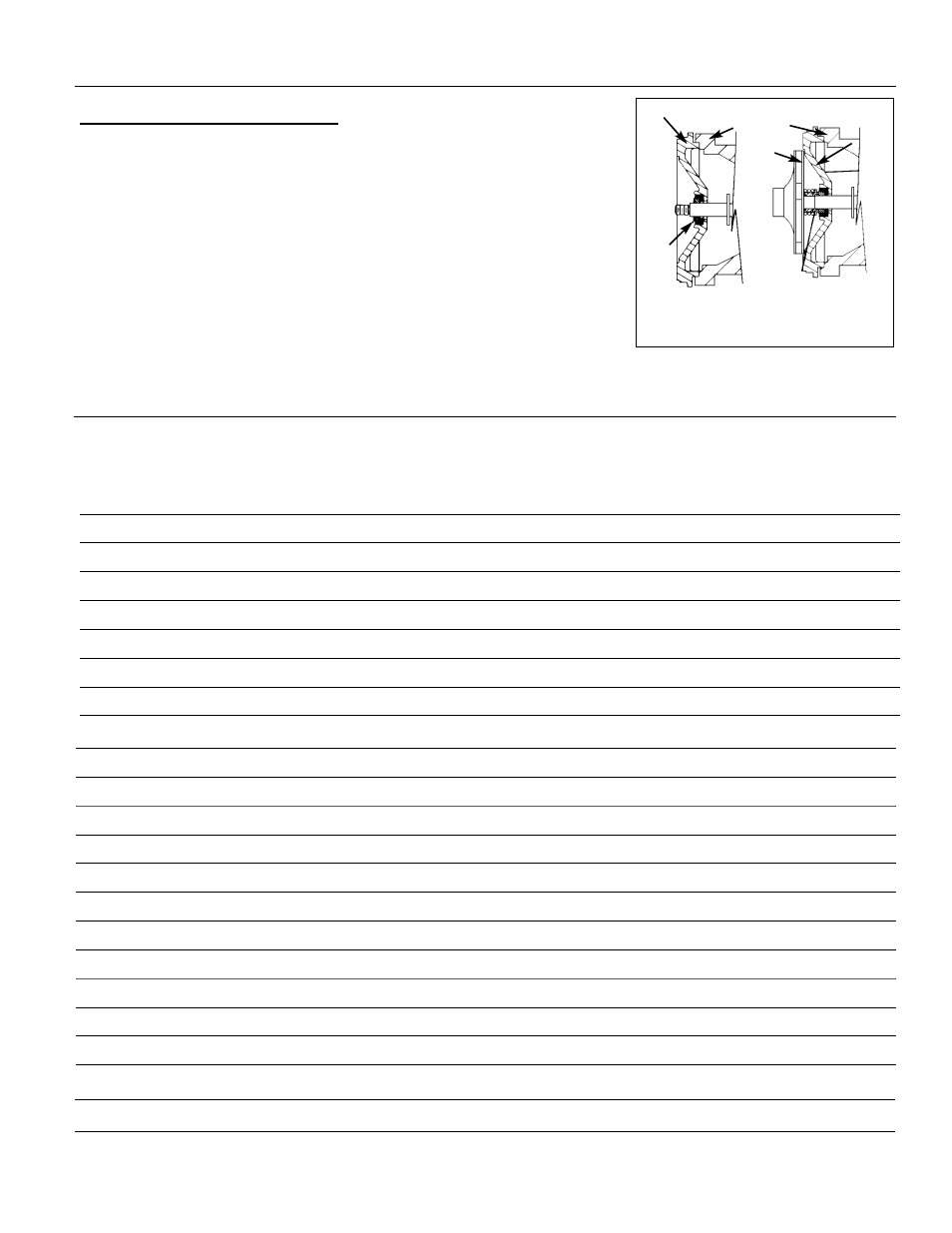

Figure 11 - Arbre du Moteur
Moteur
Turbine
Plaque d’Étanchéité
La Face du Joint Doit
être Propre pour un
Joint Étanche
Entretien (Suite)
6. Positionner le joint d’étanchéité du
carter de la pompe (volute) par dessus
le diffuseur sur la plaque d’é-
tanchéité. Ceci crée un joint étanche
dans le diffuseur.
7. Monter le carter de la pompe (volute)
au moteur avec les quatre vis d’assem-
blage. S’assurer que le joint d’é-
tanchéité du carter de la pompe
(volute) soit en bonne position et que
les vis soient bien serrées.
REMARQUE: L’arbre doit pivoter libre-
ment et le bouchon du moteur doit
être bien fixé avant l’opération.
Notes
