7. Établir des raccords permanents entre le tuyau de décharge
et le drain résidentiel.
8. Installer le tuyau d’aération dans le réservoir en utilisant
un tuyau de ventilation de 5,1 ou 7,6 cm (2 ou 3 po) (non
inclus) et un joint d’aération (inclus) tel qu’indiqué à la
Figure 8.
a. La Toilette rapide doit être ventilée selon les codes
locaux. La toilette ne chassera pas correctement à moins
d’être bien ventilée.
b. Brancher le tuyau de ventilation à un évent sec actuel
ou l’acheminer à 61 cm (2 po) au-dessus de la ligne du
toit.
9. Installer la cuvette à la Toilette rapide avec la garniture de
cire fournie et les boulons d’armoire.
a. Si l’on n’utilise pas de sous-plancher, il faut un anneau
de cire pour sceller le rebord. Si l’on utilise un sous-
plancher, il faudra peut-être deux anneaux de cire pour
obtenir la bonne étanchéité.
b. Suivre toutes les instructions fournies avec la cuvette
pour l’installation finale.
c. Brancher l’eau à la cuvette et tester.
10. Pour ajouter d’autres accessoires, il faut percer un trou de
7,6 cm (3 po) de diamètre dans le réservoir. Voir la figure
pour les endroits où NE PAS percer (Figure 9).
a. Après avoir percé le trou, insérer un joint de caoutchouc
de 5,08 cm (2 po) (non inclus) dans le trou de 7,62 cm (3
po).
b. Insérer un tuyau de décharge de 5,08 (2 po) à travers le
joint de caoutchouc en s’assurant qu’au moins 2,5 cm (1
po) ressorte dans le réservoir. (Utiliser un savon liquide
pour faciliter l’assemblage.)
11. Terminer tous les raccords nécessaires aux accessoires et
tester chacun en faisant couler de l’eau dans le système.
Vérifier tous les raccords pour tout signe de fuite.
a. Les accessoires comptent sur la gravité pour drainer dans le
réservoir, il faut donc s’assurer que les tuyaux de décharge
sont inclinés vers le bas vers la Toilette rapide.

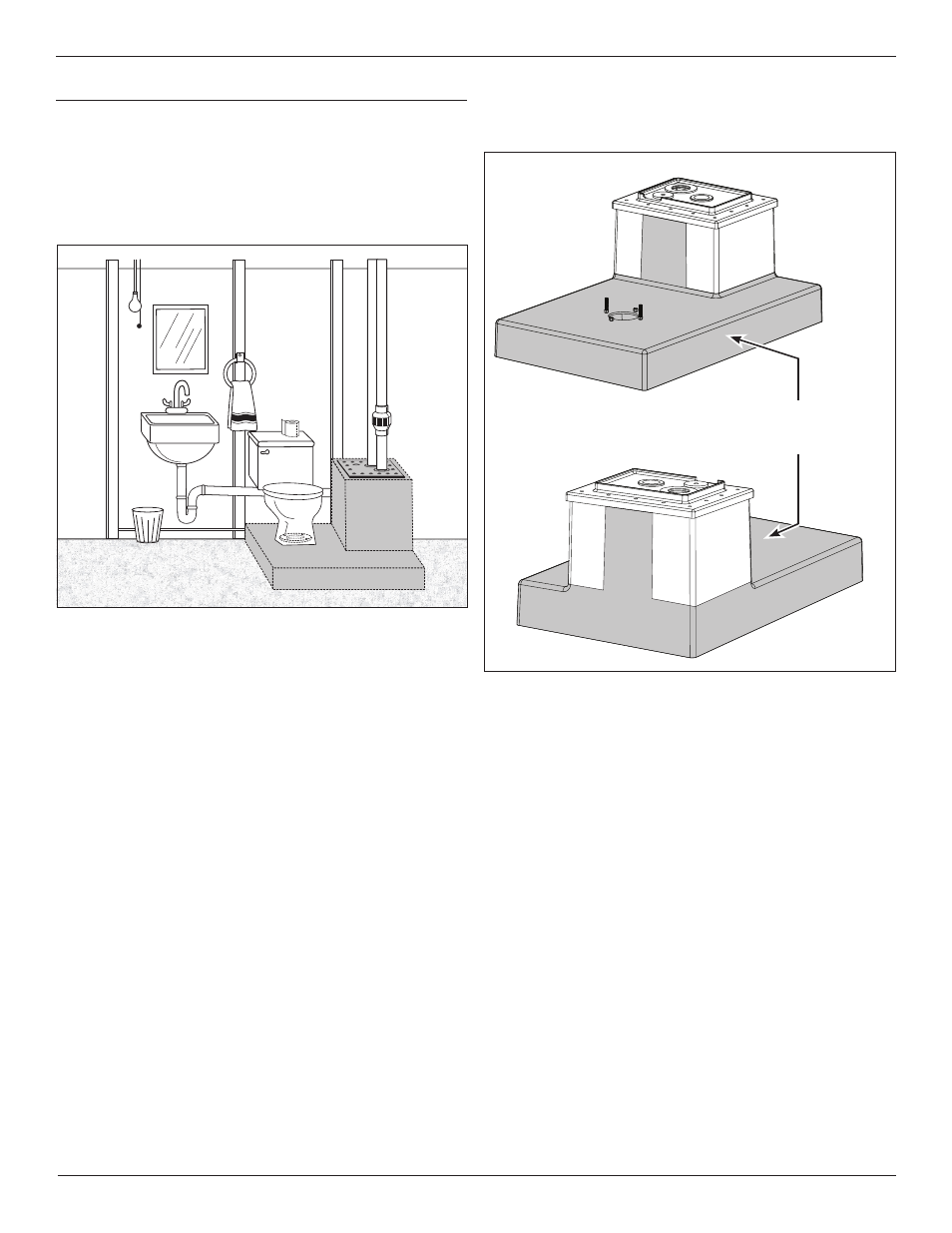

figure 8: système ventilé
figure 9: Endroits “ne pas percer”
NE PAS PERCER
DANS LES ENDROITS
GRISÉS
procédures d’installation
(suite)
