Instructions de Montage EXJRpp
2. Déterminer l’orientation de la toilette sur le réservoir.
Après avoir déterminé l’orientation, installer les boulons
d’armoire de laiton fournis (Figures 1 et 2).
3. Déterminer l’emplacement ou la configuration d’autres
appareils à utiliser avec votre Toilette rapide. Les baignoires,
douches et éviers seront alimentés par gravité, il faut donc
les placer et les installer en conséquence (Figure 3).
4. La Toilette rapide est conçue pour s’adapter à une solive de
plancher de 2 po sur 6 po pour les installations intégrées.
L’on pourrait peut-être construire un mur entre la toilette
et la tour de pompe selon la taille de la cuvette (Figure 4).
5. Mettre le réservoir à niveau à 1,27 cm (1/8 po) selon la
longueur et la largeur du réservoir. Ne pas utiliser de
cales en bois pour mettre le réservoir à niveau, utiliser un
matériau de ciment hydraulique ou un matériau semblable
pour mettre à niveau (Figure 5).
6. Après avoir placé la Toilette rapide à sa position finale,
tester le système avant de construire les sous-planchers ou
d’ajouter les accessoires.
a. Utiliser temporairement le clapet et brancher le tuyau
de décharge au drain de la maison.
b. Insérer la fiche de l’interrupteur superposé, brancher la
pompe dans une sortie à disjoncteur de fuite à la terre
(Figure 6).
c. Remplir le réservoir d’eau tel qu’indiqué à la figure 7; la
pompe devrait se mettre en marche lorsque le niveau
d’eau atteint environ 11,4 cm (4 1/2 po). La bride de sol
ne devrait pas se remplir pour déborder avant que la
pompe ne démarre.
d. Si le système fonctionne correctement, poursuivre
l’installation.
procédures d’installation
(suite)

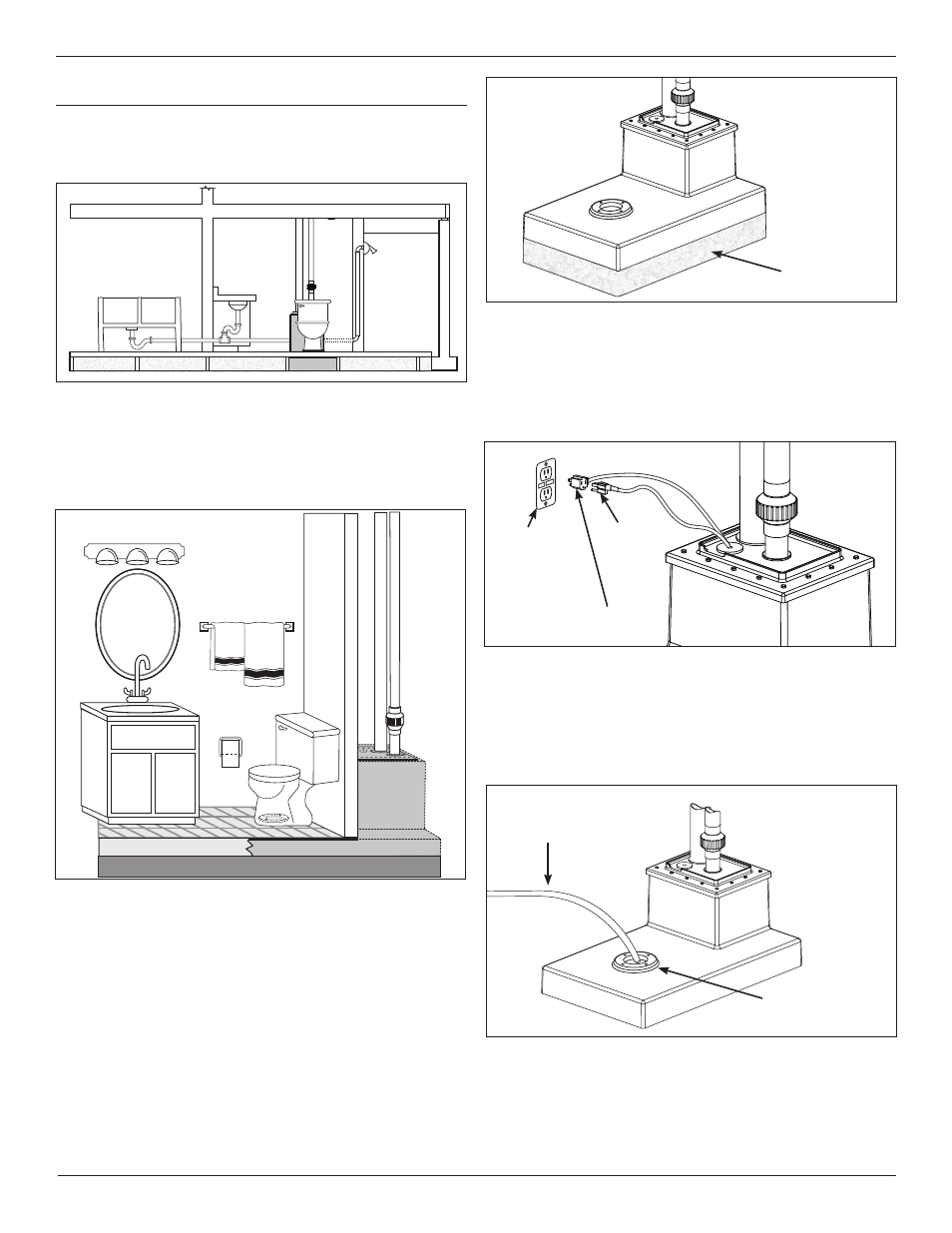

figure 3: Disposition des accessoires
figure 4: Installation intégrée
figure 5: Réservoir à niveau
Ciment
hydraulique
figure 7: Remplir le réservoir d’eau pour tester la
pompe
Bride
de sol
Boyau
d’eau
RESET TEST
figure 6: fiches et prise à disjoncteur de fuite à la terre
Fiche superposée
d’interrupteur
Prise mise à
la terre
protégée par
disjoncteur de
fuite à la terre
Broche de
masse
