EcoChill Chiller
Technical Manual 7300221 V1.1.0_02/2013

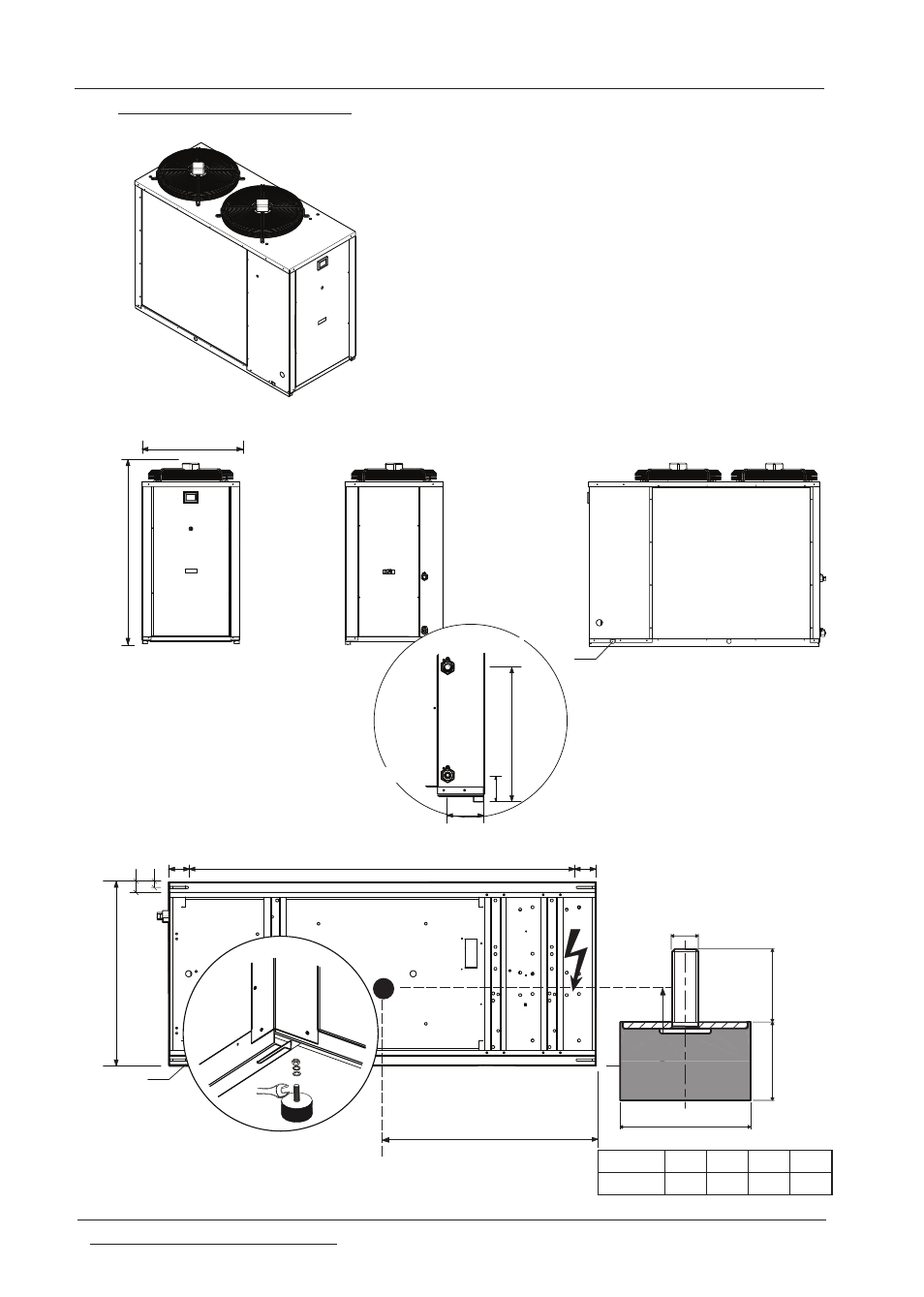

16.1.11. ECL 100-150-200 C
750
1345
Ш 34
102
515
138
Ш 28 G
Ø 15.88 L
80 1590 80
Ø 9
40 20
750
Gx
Gy
Gas
ø 15.88 LIQUID
ø 28 GAS
A
D
C
B
Mod. A B C D
VT 15 50 30 28.5 M10
