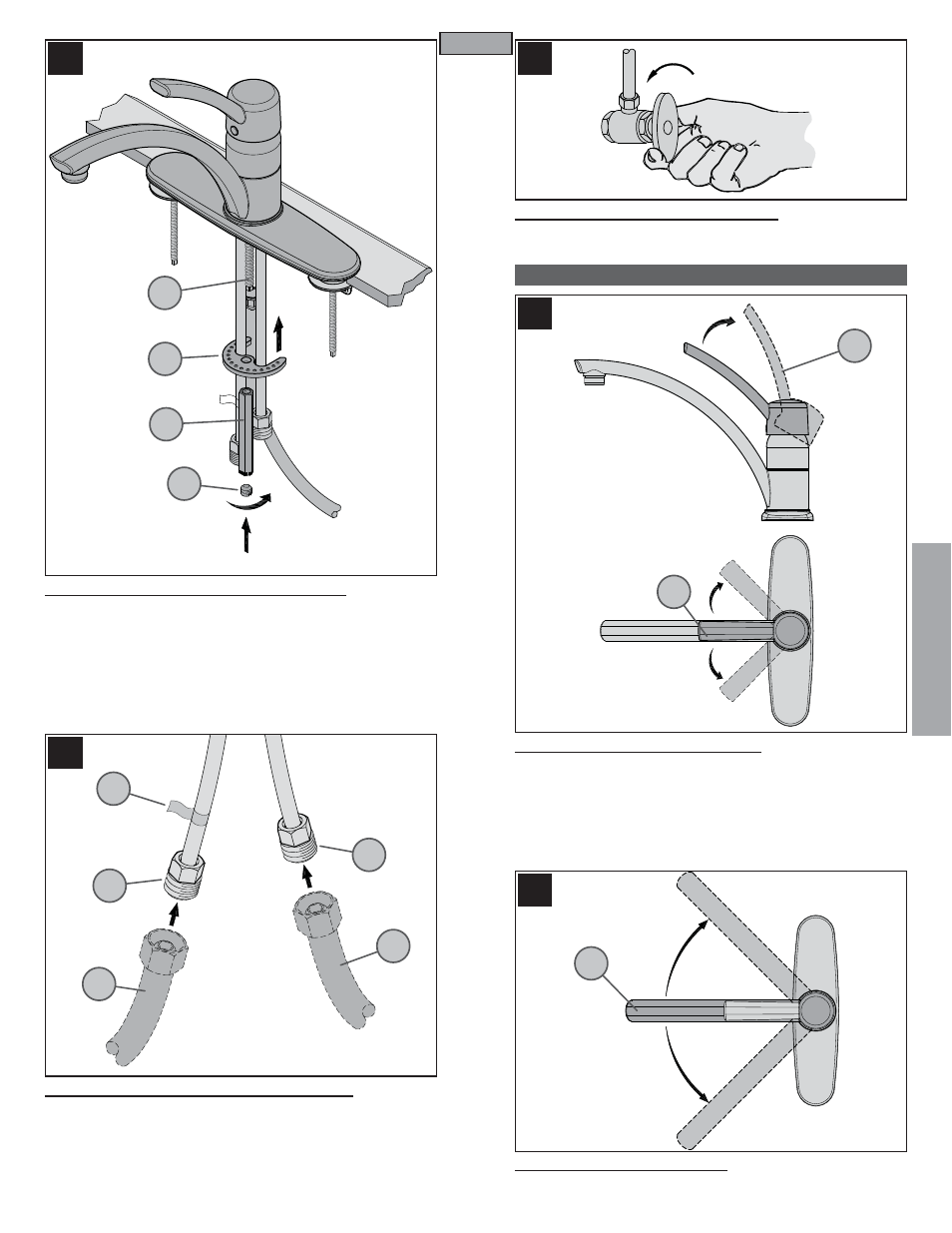

15 POSE DU PETIT MATÉRIEL DE MONTAGE
Depuis le dessous de l’évier, fi xer le mitigeur en plaçant la rondelle métallique
(15A) et l’écrou long (6 pans, 7/16 po) (15B) sur la tige fi letée de montage (15C).
S’assurer que les bosses de la rondelle métallique (15A) sont sur le dessus.
Serrer à l’aide d’un tournevis plat ou d’une clй а molette jusqu’à ce que le mitigeur
soit fi xé solidement à l’évier. Assujettir la fi xation en serrant la vis de pression
(15D) sur l’écrou long (15B). Ne pas trop la serrer.
16 RACCORDEMENTS DES ARRIVÉES D’EAU
Écarter avec précaution les tubes d’arrivée d’eau chaude et d’eau froide (16A)
d’environ 7,6 cm (3 po). Raccorder les tuyaux d’arrivée d’eau (16A) aux entrées
du robinets (16B). Raccorder le tuyau d’arrivée d’eau chaude au raccord
correspondant (16C) indiqué par le étiquette rouge. (Les tuyaux d’arrivée
d’eau et les raccords ne sont pas fournis). Veuillez suivre les instructions du
fabricant quand installant les robinets d’arrivée.
17 MISE EN SERVICE DU MÉLANGEUR
Ouvrir les robinets d’arrivée d’eau chaude et d’eau froide, puis vérifi er le dessus
et le dessous du lavabo pour voir s’il y a des fuites.
FONCTIONNEMENT DU MITIGEUR
18 FONCTIONNEMENT DU ROBINET
Le relevage de la manette (18A) active le robinet pour permettre à l’eau de
couler. Le débit augmente au fur et à mesure que l’on relève la manette (18A).
Lorsqu’on tourne la manette (18A) dans le sens antihoraire, la température de
l’eau baisse jusqu’à ce que celle-ci soit tout à fait froide. Lorsqu’on tourne la
manette (18A) dans le sens horaire, la température de l’eau augmente jusqu’à
ce que celle-ci soit très chaude.
Note: Il doit purger le robinet avant d’ouvrir les valves (consultazau au pas 21).
19 FONCTIONNEMENT DU BEC
Le bec (19A) peut pivoter dans n’importe quel sens autour du corps du mitigeur.
17
FRANÇAIS
15B
15D
15C
15A
18A
18A
16C
16A
16B
16A
16B
19A
OUVERTURE
FERMETURE
CHAUD
FROID
FROID
CHAUD
