Pfister GT34-4NSS - Manual (Page 11)

E
S
P
A
ESP
A
ÑÑ
O
L
OL
15
18
17
16
19

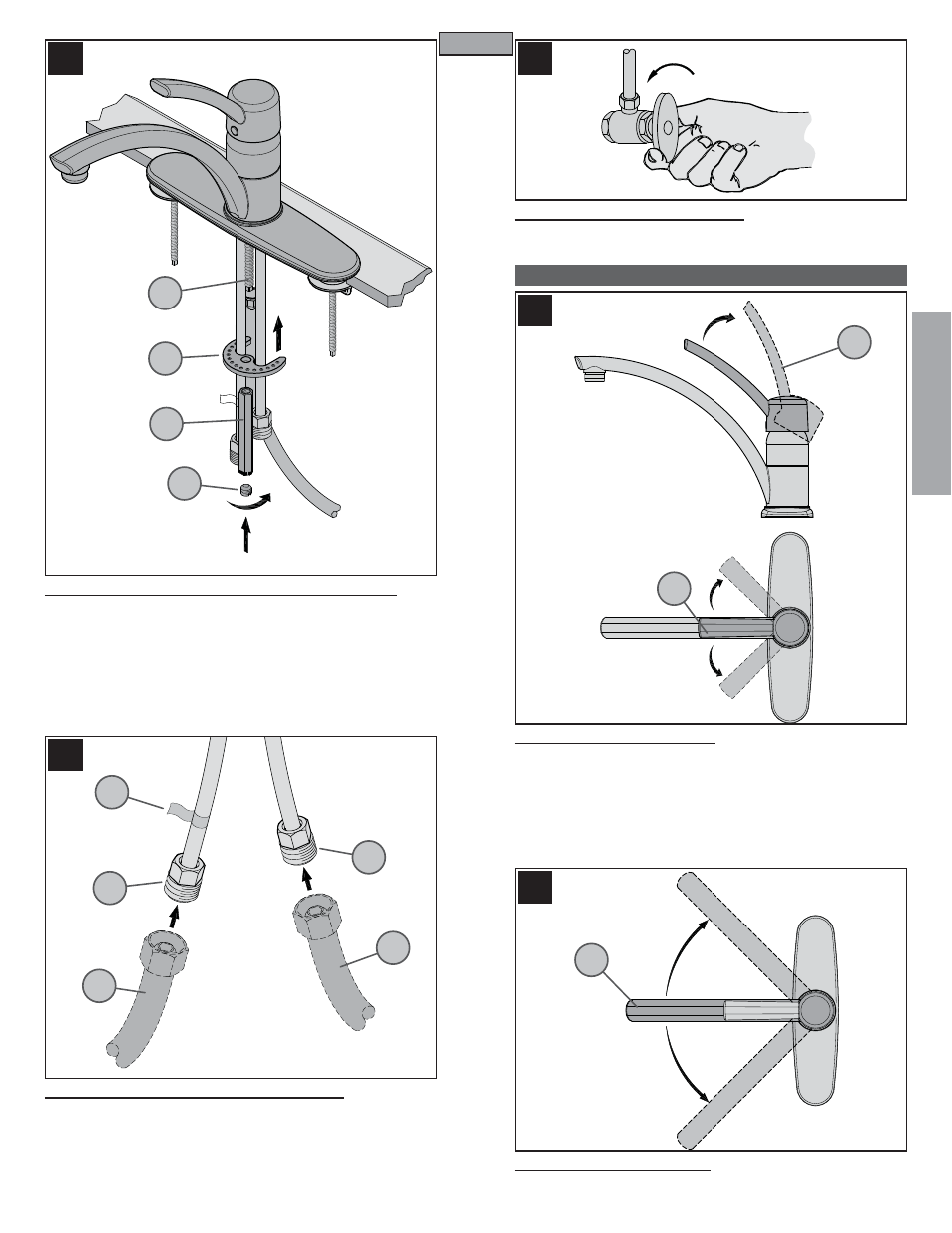

15 INSTALACIÓN DE LA CERRAJERÍA DE MONTAJE
Desde abajo del fregadero, sujete el grifo colocando la arandela de metal (15A)
y la tuerca larga (7/16 Hex.) (15B) sobre el poste de montaje (15C). Asegúrese
de que las protuberancias en la arandela de metal (15A) queden apuntando
hacia arriba. Apriete con un destornillador de hoja plana o una llave ajustable
hasta que el grifo esté fi rmemente conectado al fregadero. Sujete la conexión
atornillando el tornillo de fi jación (15D) en la tuerca larga (15B). ¡No apriete
en exceso!
16 CONEXIONES DE SUMINISTRO DE AGUA
Separe suavemente los tubos de suministro de agua caliente y fría (16A)
aproximadamente tres pulgadas. Conecte las tuberías de suministro de agua
(16A) a las entradas del grifo (16B). Conecte la línea de suministro de agua
caliente al conector de entrada de agua caliente (16C) indicado con la etiqueta
roja. (Las tuberías de suministro no está incluidos). Siga las instrucciones del
fabricante al instalar las líneas de fuente.
17 CÓMO ENCENDER LA UNIDAD
Active el suministro de agua fría y caliente y verifi que que no hay fugas arriba
y abajo del fregadero.
FUNCIONES DEL GRIFO
18 FUNCIÓN DE LA VÁLVULA
Al levantar la manija de palanca (18A), la válvula se activará y permitirá el
fl ujo de agua. El fl ujo de agua aumentará al continuar levantando la manija de
palanca (18A). Al girar la manija de palanca (18A) en sentido contrahorario, la
temperatura del agua disminuirá hasta completamente fría. Al girar la manija
de palanca (18A) en sentido horario, la temperatura del agua aumentará hasta
completamente caliente.
Nota: Debe purgar el grifo antes de abrir las válvulas (consulte al paso 21).
19 FUNCIÓN DEL SURTIDOR
El surtidor (19A) puede girarse alrededor del cuerpo del grifo en cualquier dirección.
11
ESPAÑOL
15B
15D
15C
15A
18A
18A
16C
16A
16B
16A
16B
19A
ABIERTA
CERRADA
CALIENTE
FRÍA
FRÍA
CALIENTE
