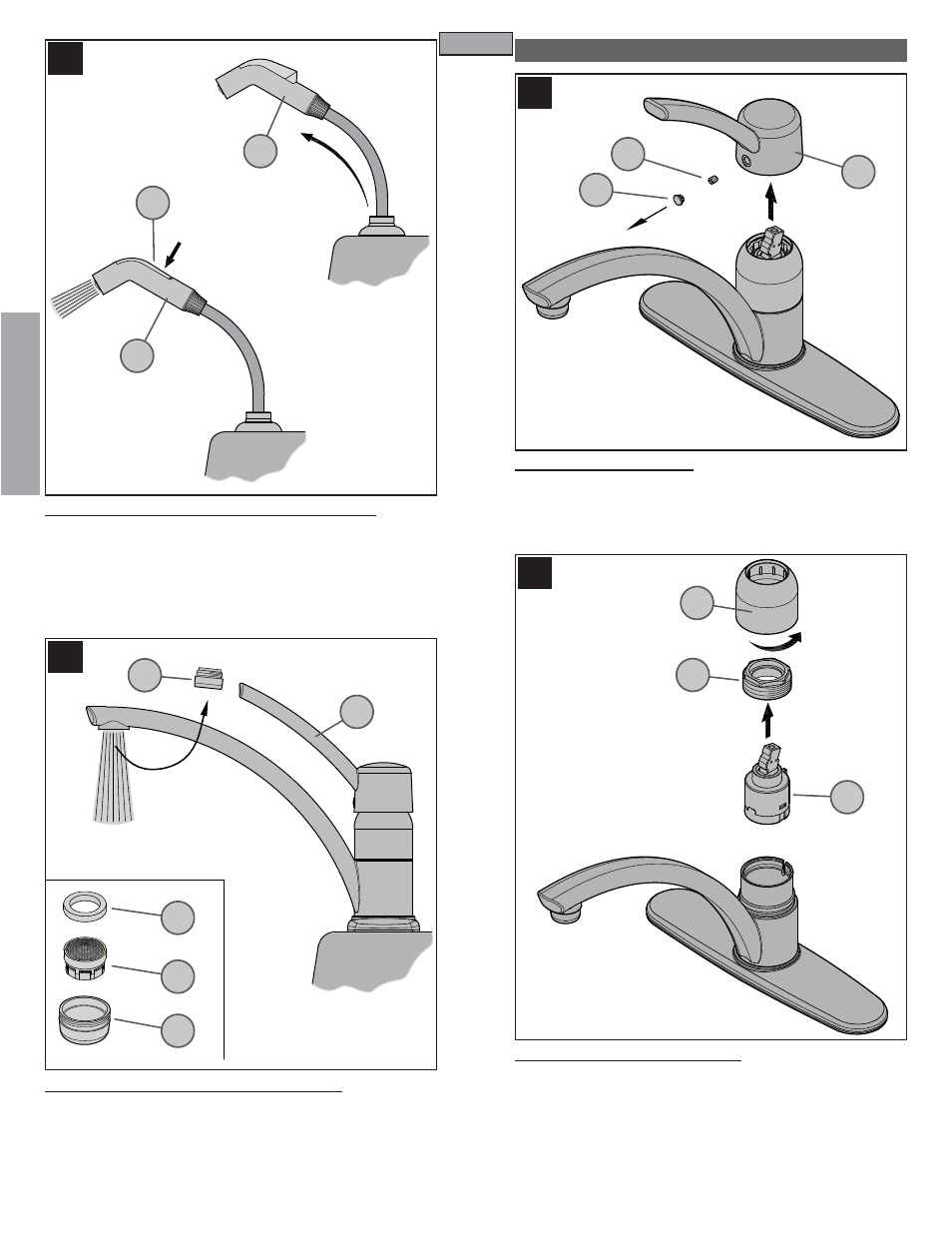

22 RETIRO DE LA MANIJA
¡Cierre el suministro de agua antes de continuar! Palanquee cuidadosamente
y retire el botón de la manija (22A) con un destornillador o cuchilla pequeña.
Con una llave inglesa de 3/32 pulg., quite el tornillo de fi jación (22C) y retire
la manija (22B).
23 REEMPLAZO DEL CARTUCHO
Antes de efectuar cualquier trabajo en el grifo, cierre los suministros
de agua y elimine la presión. Retire la manija – consulte el paso de arriba.
Quite la tapa en forma de cúpula (23A) destornillándola en sentido contrahorario.
Destornille el anillo de retención (23B) con una llave ajustable. Quite el cartucho
(23C) con cuidado halándolo en forma recta hacia arriba y hacia afuera.
Inspeccione el cartucho (23C) para asegurar que no contenga residuos o esté
dañado. Limpie o reemplace el cartucho (23C). Reensamble el grifo siguiendo
los pasos en orden inverso.
MANTENIMIENTO Y CUIDADO
21 ENJUAGUE Y LIMPIEZA DEL AEREADOR
Luego de efectuar la instalación, retire la caja del arreador (21A). Gire las
válvulas (21B) a la posición abierta y deje correr el agua fría y caliente por
lo menos un minuto cada una. Mientras el agua corre, verifi que que no hay
fugas. Para limpiar el arreador, desarme la caja del arreador (21A) separando el
casco (21C), la cesta (21D) y la arandela (21E) del arreador. Una vez que haya
limpiado las partes, reensámblelas siguiendo estos pasos en orden inverso.
20 FUNCIONAMIENTO DEL ROCIADOR LATERAL
(Para los productos con el rociador lateral). El rociador lateral (20A) puede
tirarse hacia adelante para rociar agua en cualquier dirección. Para activar el
rociador lateral, oprima el botón basculante (20B) situado en la parte posterior
del rociador lateral (20A).
