STOP Passer à l’étape 13 Passer à l’étape 13

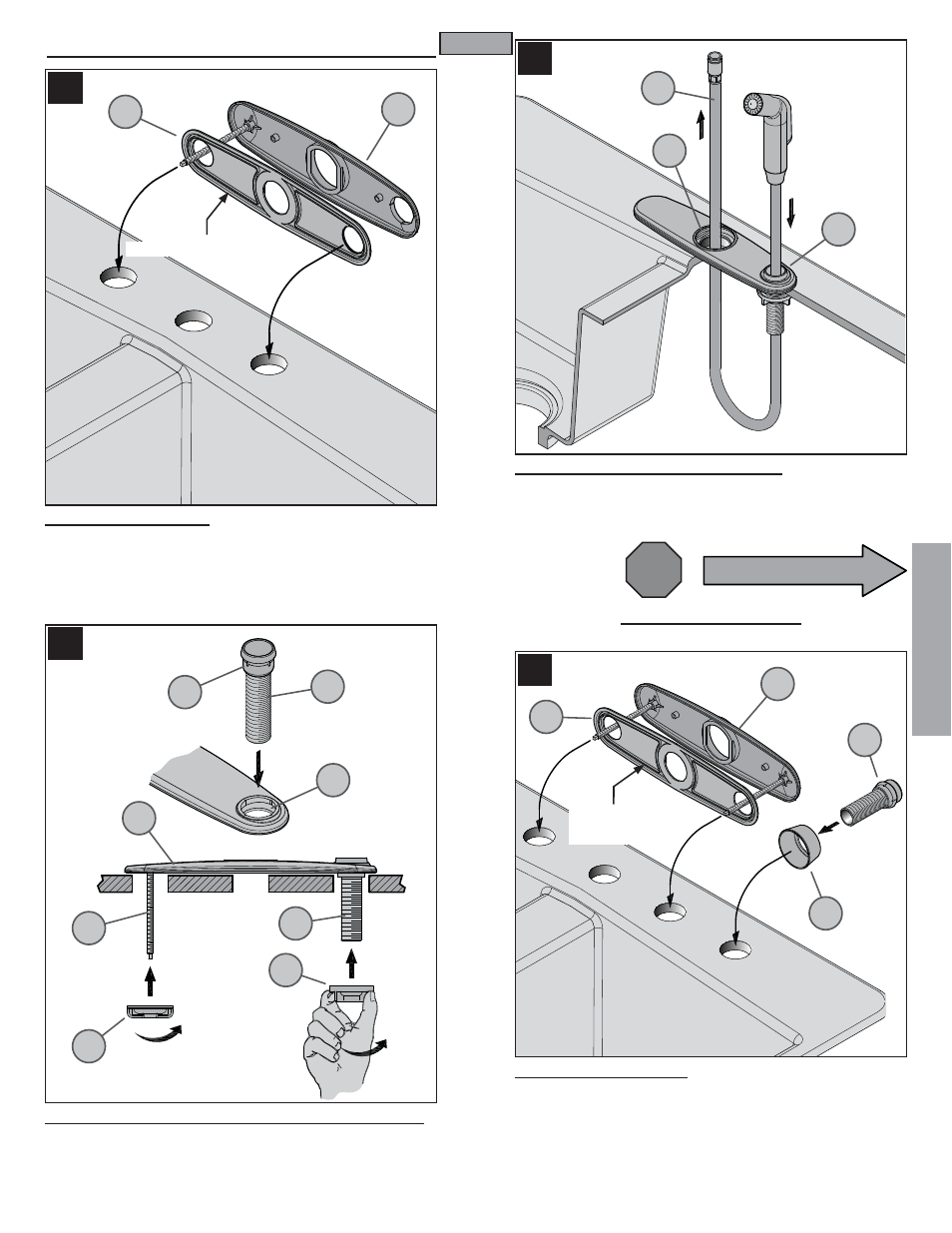

INSTALLATION 3 TROUS AVEC DOUCHETTE LATÉRALE
7 POSE DE L’APPLIQUE
S’assurer que la plaque de masticage en plastique (7A) est appuyée sur
l’applique (7B). Appliquer un cordon de mastic de plombier dans la rainure qui
longe le bord extérieur de la plaque de masticage (7A). Mettre l’applique (7B)
en place par-dessus les 3 trous de l’évier.
8 FIXATION DE L’APPLIQUE ET DU GUIDE DE FLEXIBLE
Depuis le dessous de l’évier, serrer les écrous à oreilles (8A) avec les doigts
sur les tiges fi letées de montage. Attention : ne pas trop serrer les écrous
à oreilles. Enlever tout excédent de mastic du pourtour du bord extérieur de
l’applique (8B).
9 POSE DE LA DOUCHETTE LATÉRALE
Insérer le fl exible de douchette (9A) dans son guide (9B). Depuis le dessous
de l’évier, enfi ler le fl exible (9A) pour le faire remonter par le trou central de
l’évier et au travers de l’applique (9C) de façon à ce qu’il dépasse du dessus
de l’évier.
INSTALLATION 4 TROUS
10 POSE DE L’APPLIQUE
S’assurer que la plaque de masticage en plastique (10A) est appuyée sur
l’applique (10B). Appliquer un cordon de mastic de plombier dans la rainure
qui longe le bord extérieur de la plaque de masticage (10A). Si on le désire,
appliquer un petit cordon de mastic de plombier sur le dessous de la bride de
guide de fl exible (10C). Insérer le guide de fl exible (10D) dans sa bride (10C)
et dans le trou de l’évier. Mettre l’applique (10B) en place et aligner la bride de
guide sur les trous de l’évier.
15
FRANÇAIS
7A 7B
9A
9C
9B
8B
8A
8C
8A
8D
8E
8C
8F
RAINURE INFÉRIEURE
RAINURE
INFÉRIEURE
10B
10A
10C
10D
