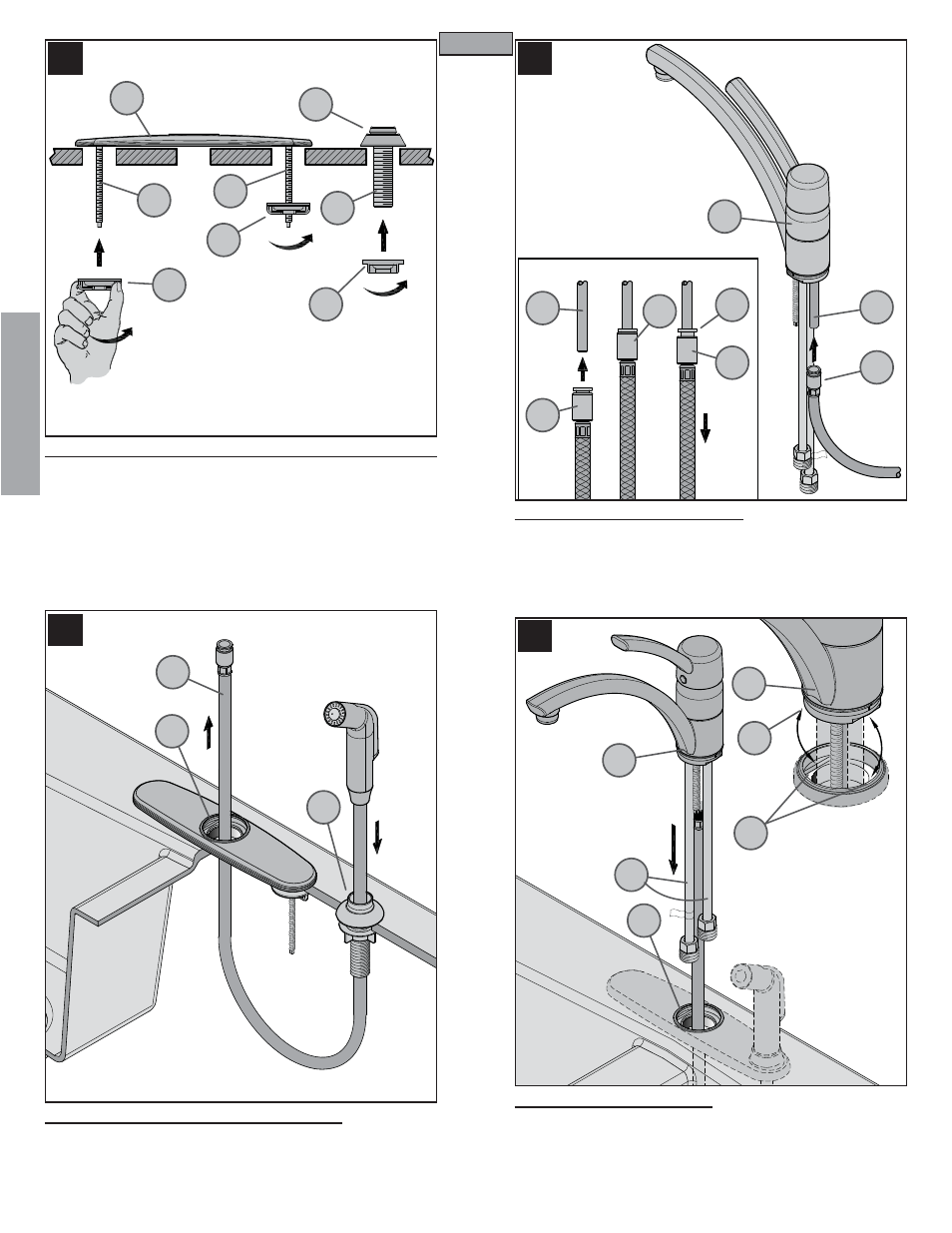

12 INSTALACIÓN DEL ROCIADOR LATERAL
Inserte la manguera del rociador lateral (12A) a través de la guía de la manguera
(12B). Desde abajo del fregadero, pase la manguera del rociador lateral (12A)
nuevamente hacia arriba a través del agujero central del fregadero y a través
de la placa de cubierta (12C) para que quede sobre el fregadero.
13 CONEXIÓN DE LA MANGUERA
Empuje la caja de conexión rápida (13A) fi rmemente hacia arriba sobre el tubo
de recibo (13C) situado en la parte posterior del cuerpo del grifo (13C). hasta
que ya no se pueda empujar más. Tire hacia abajo la caja de conexión rápida
(13A). Si la caja y la boquilla interior (13D) se separan ligeramente pero no se
desprende del tubo de recibo (13B), la conexión rápida está fi rme.
14 INSTALACIÓN DEL GRIFO
Con la manija y el surtidor apuntando hacia delante, instale cuidadosamente
los tubos de suministro del grifo (14A) a través del agujero central de la placa
de cubierta (14B) o el anillo de montaje (14C). Asegúrese de que las secciones
planas (14D) del cuerpo del grifo (14E) se alineen con las secciones planas
(14F) en la placa de cubierta (14B) o el anillo de montaje (14C).
11 SUJECIÓN DE LA PLACA DE CUBIERTA Y LA GUÍA DE LA MANGUERA
Sujete la guía de la manguera (11A) atornillando la contratuerca de plástico
(11C) desde abajo del fregadero. Sujete la placa de cubierta (11D) atornillando
las tuercas de mariposa (11E) a los postes de montaje (11F). Apriete con la
mano. Precaución: no apriete en exceso. Quite el exceso de masilla de
alrededor del borde exterior de la placa de cubierta (11D).
